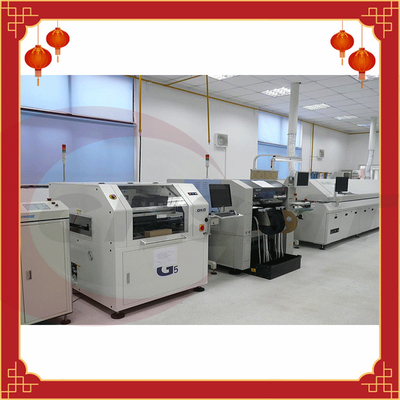

خط تجميع YAMAHA YSM20R SMD GD450 + طابعة استنسل SMT
خط تجميع YAMAHA YSM20R SMT
آلة التنسيب للمبتدئين من سلسلة YSM التي تجمع بين السرعة العالية والتنوع ، وتحقق أعلى مستوى في العالم من القدرة على التنسيب بين نماذج المستوى نفسه *
آلة وضع أساسية تتميز بثلاثة "1" لتحقيق أقصى استفادة
دعم مرن لمختلف مواقع الإنتاج
وظائف مختلفة لضمان إنتاج مستقر
※: مقارنة بقدرة التنسيب (CPH) لآلة وضع المستوى نفسها مع شعاع واحد / رأس وضع فردي في أفضل الظروف.(نتائج مسح الشركة في يناير 2017)
معلمات Yamaha آلة وضع البلوك الصغيرة YSM10:
1. حجم الركيزة المستهدفة: L510 × W460 مم ، L50 × W50 مم.استخدام الملحقات الاختيارية ، يمكن أن تتوافق مع الركيزة L610mm
2. قدرة التركيب: مواصفات رأس التركيب HM (10 فوهات) مواصفات رأس التركيب HM5 (5 فوهات).46،000 CPH (في ظل ظروف الشركة الجيدة) 31،000 CPH (في ظل ظروف الشركة الجيدة)
3. المكونات القابلة للتركيب: 03015 ～ W55 x L100mm (* تمرير W45mm لتعريف التقسيم) ، إرتفاع أقل من 15mm.※ إذا تجاوز ارتفاع المكون * 6.5 مم ، أو تجاوز حجم المكون * 12 مم × 12 مم ، يلزم وجود كاميرا متعددة الرؤية (تكوين اختياري)
4. دقة التنسيب لشركتنا جيدة (عند استخدام المكونات القياسية للتقييم): ± 0.035 مم (± 0.025 مم) Cpk ≧ 1.0 (3σ)
5. عدد المغذيات التي يمكن تركيبها: رف مغذي ثابت: 96 صواني أخرى (محولة بشريط 8 مم): 15 نوعًا
6. مواصفات الطاقة: ثلاث مراحل AC 200/208/220/240/380/400 / 416V ± 10٪ 50 / 60Hz
7. مصدر إمداد الهواء: فوق 0.45 ميجا باسكال ، نظيف وجاف
8. الأبعاد: L1،254 x W1،440 x H1،445mm
9. وزن الجسم الرئيسي: حوالي 1،270 كجم
ميزات آلة التنسيب YAMAHA YSM10:
1. إنه نموذج مستوى الدخول لمضخة السطح مع أداء 46000CPH لتحقيق العالم ** في نفس المستوى من 1 شعاع ورأس وضع 1 ؛
2. بالمقارنة مع الموديلات السابقة ، زادت السرعة بأكثر من 25٪ ، محققة أفضل قدرة وضع في العالم في نفس المستوى.إنه مجهز برأس وضع HM.يستخدم كاميرا مسح جديدة تعمل على تحسين القدرة على الاستجابة للمكونات ؛
3. دعم مرن لموقع الإنتاج.
4. يدرك وظيفة الإنتاج المستقر.
5. إنتاج متعدد الوحدات عالية المرونة.
طابعات استنسل SMT عالية السرعة:
GD450 +
اقتحام التفاصيل:
1. دقة طابعة لصق جندى
نموذج حساب رقمي مخصص من GTS ، دقة تحديد الموقع المتكرر ± 12.5 ميكرون (± 0.0005 ") @ 6 σ ، Cp ≥ 2.0
2. منصة تعديل خاصة لطابعة معجون اللحام HTGD
تعمل آلية محرك وحدة UVW الخاصة عالية الصلابة الخاصة بـ GTS وآلية الرفع بالمثلث Z المقلوب على تحسين استقرار ضبط المنصة بشكل فعال ، وتحقيق نقل فائق الدقة تحت تعديل الحركة الدقيقة ، وجعل الماكينة تلبي متطلبات الطباعة عالية الدقة.الهيكل بسيط وموثوق ، والتعديل مناسب.يمكنه تحقيق الضبط التلقائي لارتفاع الرفع لإبر PIN لألواح PCB ذات السماكات المختلفة.
3. محرك متدرج قابل للبرمجة قابل للتعديل ذاتيًا يقود رأس الطباعة لطابعة لصق اللحام
يمكن للتحكم المستقل في محرك التدرج المتصل مباشرة ، ونظام التحكم في الضغط المدمج ** ، أن يحدد بدقة قيمة الضغط الأصلية للممسحة ، دون مراعاة نوع شفرة الممسحة أو طولها أو وزنها أو سمكها.قابلة للبرمجة لتحقيق عملية طباعة مرنة ؛إنه مصمم لمتطلبات الضغط المختلفة للممسحة الأمامية والخلفية واستقرار الرفع لمنع تسرب معجون اللحام ، وللشفرة تصميم تثبيت مرن معين.ضغط الممسحة ، وسرعة الرفع ، وسرعة الطباعة ، ونطاق الطباعة كلها برامج قابلة للتعديل ، وهي تقدم للعميل مجموعة متنوعة من طرق إزالة القوالب للتكيف مع لوحات PCB المختلفة بمتطلبات مختلفة من القصدير ، مما يوفر للعملاء تجربة منصة جيدة للتحكم في الطباعة.
4. نظام تحديد المواقع ثنائي الفينيل متعدد الكلور لآلة الطباعة HTGD
محرك الحزام المسطح ، يحسن بشكل فعال قدرة وسرعة سكة التوجيه ؛محرك متدرج ، قابل للبرمجة لتحقيق سرعات وإجراءات نقل مختلفة ؛دليل جديد لمفهوم السكك الحديدية ، انتقال سلس لضمان موثوقية نقل ثنائي الفينيل متعدد الكلور ؛سمك لوحة ثنائي الفينيل متعدد الكلور التكيفي ، عملية تصنيع أكثر ملائمة ؛يمكن للبرنامج ضبط الضغط والضغط الجانبي المرن ، ويمكن تجهيزه بفراغ شفط شامل في الأسفل وفراغ جزئي متعدد النقاط في الأسفل.
5. نظام التنظيف
هيكل التنظيف التلقائيمروحة عالية الطاقة ومولد فراغ فينتوري للفراغ ؛ثلاث طرق تنظيف جافة ، رطبة ، و فراغ ، ويمكن دمجها بحرية.يمكن للمستخدمين ضبط دورة التنظيف ، ومعلمات الوقت والسرعة وفقًا للاحتياجات الفعلية ؛الطول ورق المسح عالمي ، سهل الفك وحفظ الموارد ؛لوحة مسح مطاطية ناعمة ومقاومة للاهتراء ، نظيفة تمامًا وسهلة الفك.
6. نظام تثبيت إطار شبكي فولاذي قابل للتكيف بدرجة عالية
تحقيق طباعة إطارات الشاشة بأحجام مختلفة (370 مم × 470 مم ~ 737 مم × 737 مم) ، ويمكن تحقيق التغيير السريع للنماذج في عملية الإنتاج ؛تحديد المواقع التلقائي في الاتجاه Y.
7. نظام التحكم الكهربائي
استخدام الدوائر المعيارية المتكاملة المطورة ذاتيًا آمن وسهل الصيانة ؛يمكن استخدام نظام التحكم الصناعي الأكثر تقدمًا في الصناعة لتعديل معلمات الماكينة أثناء الحركة.
8. نظام الصور والبصرية لطابعة لصق اللحام
نظام المسار البصري الجديد - ضوء الحلقة المنتظم والضوء المحوري عالي السطوع ، إلى جانب وظيفة ضبط السطوع بشكل لا نهائي ، يجعل جميع أنواع نقاط التحديد يمكن تحديدها جيدًا (بما في ذلك نقاط Mark غير المتساوية) ، ومناسبة للتعليب ، والنحاس- مطلي ، مطلي بالذهب ، معلب ، FPC وأنواع أخرى من ثنائي الفينيل متعدد الكلور بألوان مختلفة.يمكن ضبط مصدر الضوء رباعي الاتجاهات ، وتضاء العدسة عن بُعد والشبكة الفولاذية ولوحة PCB في نفس الوقت.
9. واجهة تشغيل رسومية صينية / إنجليزية بسيطة وسهلة الاستخدام لطابعة لصق جندى
استخدم نظام التشغيل windows XP والواجهة الرسومية بين الإنسان والآلة المطورة بشكل مستقل: خاصة لتأثير التنقل في ملفات البرامج ، وهو أمر مناسب لجميع المشغلين للتعرف بسرعة على العملية ؛التبديل الصيني / الإنجليزي على غرار القائمة ، سجل التشغيل ، سجل الخطأ / التشخيص الذاتي للخطأ / موجه تحليل الخطأ / إنذار الضوء والوظائف الأخرى تجعل العملية بسيطة ومريحة.
10. فحص جودة الطباعة لصق جندى 2D وتحليل SPC
يمكن للوظيفة ثنائية الأبعاد أن تكتشف بسرعة مشاكل الطباعة السيئة مثل الأوفست ، والقصدير الصغير ، والطباعة المفقودة ، وحتى القصدير ، ويمكن زيادة نقاط الكشف بشكل تعسفي ؛يمكن لبرنامج SPC تحليل مؤشر CPK للجهاز من خلال العينة التي تم جمعها بواسطة الجهاز لضمان جودة الطباعة
| معلمات PCB لآلة طباعة الرؤية الأوتوماتيكية | |
| * حجم اللوح الكبير (X x Y) | 450 مم × 320 مم |
| * حجم اللوحة الصغيرة (X x Y) | 50 مم × 50 مم |
| سمك ثنائي الفينيل متعدد الكلور | 0.4 مم ~ 6 مم |
| Warpage | الأعلى.ثنائي الفينيل متعدد الكلور قطري 1٪ |
| * وزن اللوح الكبير | 6 كجم |
| إزالة حافة المجلس | على شكل 3 مم |
| * تخليص قاع كبير | 16 ملم |
| سرعة انتقال | 1500 مم / ثانية (الحد الأقصى) |
| ارتفاع ناقل الحركة من الأرض | 900 ± 40 مم |
| اتجاه مسار الناقل | يسار-يمين ، يمين-يسار ، يسار-يسار ، يمين-يمين |
| طريقة النقل | سكة نقل من قسم واحد (اختياري: سكة من ثلاثة أقسام) |
| طريقة لقط ثنائي الفينيل متعدد الكلور | تم تسطيح آلية لوحة الضغط على الصف العلوي الموازي لأربعة جوانب ، ويمكن للبرنامج ضبط الضغط الجانبي المرن ، أو الفراغ الجزئي السفلي متعدد النقاط أو فراغ تجويف الشفط بالكامل ، يتم تشديد ركيزة قفل الحافة (خيار) |
| طريقة دعم المجلس | كشتبان مغناطيسي ، كتلة محيطية ، قطعة عمل خاصة ، Grid-Lok (اختياري) |
| معلمات الطباعة لطابعة الرؤية الأوتوماتيكية | |
| رأس الطباعة | محركان مستقلان متصلان مباشرة بمحرك ، رأس محرك هوائي كهربائي (اختياري) ، رأس طباعة حلقة مغلقة (خيار) |
| حجم إطار القالب | 420 مم × 500 مم ~ 737 مم × 737 مم |
| * مساحة طباعة كبيرة (X x Y) | 450 مم × 320 مم |
| نوع مكشطة | ممسحة فولاذية / ممسحة مطاطية (زاوية 45 درجة / 55 درجة / 60 درجة وفقًا لاختيار مطابقة عملية الطباعة) |
| طول المكشطة | 220 مم ~ 500 مم |
| ارتفاع المكشطة | 65 ± 1 مم |
| سمك شفرة | 0.25 مم طلاء كربوني يشبه الماس |
| وضع الطباعة | طباعة ممسحة مفردة أو مزدوجة |
| طول ديمولدينغ | 0.02 مم إلى 12 مم |
| سرعة الطباعة | 6 مم / ثانية إلى 200 مم / ثانية |
| ضغط الطباعة | 0.5 كجم إلى 10 كجم |
| خط سير الطباعة | ± 200 مم (من المركز) |
| معلمات الصورة لطابعة الرؤية التلقائية | |
| مجال رؤية الصورة (FOV) | 6.4 ملم × 4.8 ملم |
| نطاق تعديل المنصة | X ، Y: ± 7.0 مم ، θ: ± 2.0 درجة. |
| نوع النقطة المرجعية | نقطة مسند الشكل القياسي (انظر معيار SMEMA) ، الأرض / الفتح |
| نظام الكاميرا | كاميرا منفصلة ، نظام رؤية تصوير منفصل لأعلى / لأسفل ، تحديد المواقع الهندسية المطابقة |
| معلمات الأداء لآلة طباعة الرؤية الأوتوماتيكية | |
| دقة تكرار معايرة الصورة | ± 12.5 ميكرون (± 0.0005 ") @ 6 σ ، Cp أكبر من أو يساوي 2.0 |
| تكرار الطباعة | ± 25 ميكرون (± 0.001 ") @ 6 σ ، Cp أكبر من أو يساوي 2.0 |
| وقت التداول | أقل من 7.5 ثانية |
| غير الوقت | أقل من 5 دقائق |
| معدات آلة الطباعة Hetian Goode | |
| متطلبات الطاقة | AC220V ± 10٪، 50 / 60HZ، 15A |
| متطلبات الهواء المضغوط | 4 ~ 6 كجم / سم 2 ، أنبوب قطر 10.0 |
| نظام التشغيل | ويندوز إكس بي |
| البعد المادي | 1150 مم × 1440 مم × 1480 مم |
| وزن الآلة | 1000 كجم |
| وحدة التحكم في درجة الحرارة والرطوبة (خيار) | |
| درجة الحرارة المحيطة | 23 ± 3 |
| الرطوبة النسبية | 45 ～ 70٪ RH4 |
جودة عالية الصين العلامة التجارية CNSMT فرن إنحسر- TSM800
| نموذج | TSM-0802 / DS-800 | TSM-1003 / DS-1000 | TSM-1204 / DS-1200 | TSM-0802D / DS-800D | TSM-1003D / DS-1000D | TSM-1204D / DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| مواصفات الجهاز | ||||||
| الحجم: L * W * H | 5250 * 1420 * 1520 | 6570 * 1420 * 1520 | 7735 * 1420 * 1520 | 5250 * 1635 * 1520 | 6570 * 15201635 * | 7735 * 1635 * 1520 |
| الوزن (كلغ) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| منطقة درجة الحرارة | أعلى 8 أسفل 8 / طول 3070 | أعلى 10 أسفل 10 / طول 3890 | أعلى 12 أسفل 12 / طول 4650 | القمة 8 - القاع 8 / الطول 3070 | أعلى 10- سفلي 10 / طول 3890 | أعلى 12 أسفل 12 / طول 4650 |
| عدد المناطق الباردة | تي بي بي 2.سفلي 0 / | أعلى 3.BottomO / | أعلى 4. أسفل O / | أعلى 2. أسفل O / | أعلى 3.الأسفل./ | أعلى 4. أسفل س / أعلى 4. أسفل 4 |
| أعلى 2.أسفل 2 | أعلى 3.قيعان | أعلى 4. أسفل 4 | توب 2.أسفل 2 | 1bp3.قيعان | ||
| منطقة التسخين تصحيح هيكل لوحة | لوح ألومنيوم سميك | |||||
| طريقة التبريد | تبريد هواء الدفيئة / تبريد بالماء البارد | |||||
| نظام التحكم | ||||||
| متطلبات الطاقة | 30380 فولت 50 هرتز | |||||
| إجمالي الطاقة | 64 كيلو واط / 67 كيلو واط | 80 كيلو واط / 83 كيلو واط | 93 كيلو واط / 97 كيلو واط | 64 كيلو واط / 67 كيلو واط | 80 كيلو واط / 83 كيلو واط | 93 كيلو واط / 97 كيلو واط |
| بدء التشغيل ، قوة التشغيل العادية | 30 كيلو وات 9 كيلو وات | 36 كيلو واط 10 كيلو واط | 40 كيلو واط 11 كيلو واط | 30 كيلو وات 11 كيلو وات | 36 كيلو واط 12.5 كيلو واط | 40 كيلو واط 14 كيلو واط |
| 32 كيلو واط 10 كيلو واط | 38 كيلو واط 11 كيلو واط | 42 كيلو واط 12 كيلو واط | 32 كيلو واط 12 كيلو واط | 35 كيلو واط 13.5 كيلو واط | 42 كيلو واط 15 كيلو واط | |
| الوقت التدفئة | حوالي 25 دقيقة | |||||
| دقة درجة الحرارة | ± 1 درجة مئوية | |||||
| طريقة التحكم في درجة الحرارة | التحكم في الحلقة المغلقة PID + محرك SSR | |||||
| فرق درجة الحرارة الجانبية | ± 1.5 درجة مئوية | |||||
| تخزين معلمة العملية | حفظ العمليات المختلفة وسجلات الإنذار تلقائيًا + التشغيل اليدوي لحفظ إعدادات معلمات العملية المختلفة | |||||
| إنذار غير طبيعي | الانحراف القياسي في درجة الحرارة وانحراف السرعة وخطأ تكييف الهواء وإنذار الصوت والضوء لانقطاع التيار الكهربائي | |||||
| إنذار من على متن الطائرة | وظيفة الإنذار القياسية خارج اللوحة | |||||
| نظام النقل | ||||||
| هيكل السكك الحديدية | بشكل عام على مرحلتين | |||||
| هيكل السلسلة | 35B مشبك واحد مع سلسلة من الصلب المنغنيز المطلي بالنيكل والضلع | |||||
| أقصى عرض للوحة | 400 مم (اختياري 610 مم) | 2-280 مم (اختياري 2-300 مم) | ||||
| نطاق تعديل عرض السكك الحديدية | 50-400 مم (اختياري 50-610 مم) | 50-280 مم (اختياري 50-300 مم) | ||||
| اتجاه النقل | Lto R اختياري R إلى L) | |||||
| شكل ثابت للسكك الحديدية | ثابت أمامي ، خلفي اختياري ثابت | تم إصلاح السكة رقم 1 والسكك الحديدية رقم 4 ، ويمكن تثبيت سكتين أخريين اختياريين. | ||||
| سرعة النقل | 400 × 2000 مم / دقيقة | |||||
| ارتفاع لوحة النقل | 900 ± 15 ملم | |||||
| نظام تشحيم أوتوماتيكي | التعبئة التلقائية لزيوت التشحيم القياسية ووظيفة التعبئة اليدوية | |||||
| نظام النيتروجين | ||||||
| استهلاك النيتروجين | 20-25 م 3 / ساعة @ 300-1000 جزء في المليون | 25-30m3 / ساعة @ 300-10OOppm | ||||
