خط إنتاج Hanwha Samsung SM482 PLUS SMT Smd مضاد للكهرباء الساكنة

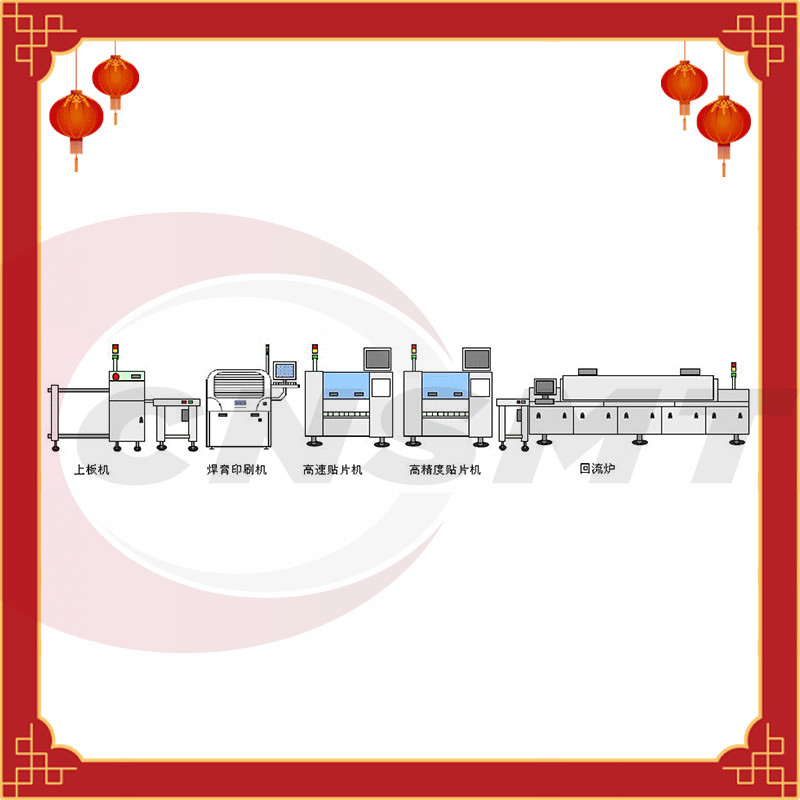

خط تجميع Samsung / Hanwha SM482 / PLUS SMT
إن خط التجميع SMT من Samsung / Hanwha SM482 / PLUS هو خط إنتاج SMT عالي السرعة ، فنحن نوفر لك خط تجميع آلة SMT samsung sm482 الجديدة والمستعملة.
تعمل كل من الآلات الجديدة والمستعملة بشكل جيد ، وطابعة معجون اللحام هي طابعة تلقائية ، وطابعات الاستنسل الأوتوماتيكية الكاملة للعلامة التجارية الصينية ، ولدينا أيضًا طابعة العلامة التجارية DEK MPM FORigh من أجلك ، وفرن إعادة التدفق هو علامتنا التجارية الجديدة ، ولدينا أيضًا هيلر وغيرها من العلامات التجارية اختار أنت.
تحليل حل تخطيط ورشة عمل خط إنتاج SMT
تعتبر متطلبات ورشة العمل مستوفية للمتطلبات التالية:
أ ، متطلبات مكافحة ساكنة على الأرض ، (أرضية الإيبوكسي لا تزال PVC ، تحقق من المعلومات بنفسك ، PVC أكثر جمالًا ودائمًا) ؛
ب.مراعاة متطلبات الحاملة الأرضية وفقًا لمتطلبات المعدات (معدات طباعة معجون اللحام بشكل أساسي ، اسأل مصنعي المعدات ومخططي المصانع) ؛
ج.تلبية لمتطلبات التحكم في درجة الحرارة والرطوبة في ورشة SMT ، يمكن معالجة السقف وفقًا لذلك لتقليل تكلفة هواء التبريد.(بشكل عام 3.0 متر ، انتبه لما إذا كان المستودع مطلوبًا) ؛
د.الطلب على الطاقة / الغاز للمعدات (الهواء / النيتروجين) ، ومعالجة الغازات العادمة ، وما إلى ذلك ، والمواد الخام / الاتجاه في خطوط الأنابيب.مساحة احتياطية ، إلخ. متطلبات تهوية المعدات ؛
ه.لتلبية متطلبات الإضاءة ، سواء لاستخدام المصابيح الموفرة للطاقة ، مثل T5 بدلاً من T8.300LUX على الأقل ؛
F.متطلبات مكافحة الحرائق ، يجب أن يكون هناك مقصورات ، والنظر في مكافحة الحرائق.
2. معدات خط إنتاج SMT المخطط لها
تتمثل الخطة في تثبيت خطي إنتاج متطابقين SMT حديثًا ، مكملين: طابعة معجون اللحام / آلة التنسيب / فرن إعادة التدفق.
يبلغ أقصى عرض للمعدات في خط الإنتاج 2.0 متر ، ويبلغ الطول الإجمالي لجميع المعدات 17 مترًا.ضع في اعتبارك التخطيط اللاحق وأضف خط إنتاج (معدات هيكل الخط متشابهة).
أ.يجب أن تتجنب معدات SMT القوائم وتحافظ على فترة زمنية معينة منها.الفاصل الزمني هو أن تمر المعدات عبر عربة تغذية واحدة على الأقل بعد تحميلها بالمواد ؛
ب.يجب تمييز الإطار الخارجي لمعدات SMT بعبور الحمار الوحشي.المسافة بين معبر الحمار الوحشي والمعدات هي أن المعدات يجب أن تمتد لأكثر من 50 سم بعد تحميل المعدات بالمواد ؛
ج.أفضل مسافة بين خطي الإنتاج هي 1.2 متر أو أكثر بين الإطارات الخارجية ؛
د.يتم التخطيط بشكل عام لمنطقة الفحص والإصلاح في نهاية الخط ، ويمكن لمفتشي الجودة إجراء عمليات تفتيش عشوائية في نهاية الخط.
بناءً على الاعتبارات المذكورة أعلاه ، يجب أن يكون طول كل خط إنتاج 17 مترًا على الأقل (بغض النظر عن حالة ممر رأس الخط ومنطقة كانبان في نهاية الخط) ، ويجب أن يكون العرض أكثر من 3 أمتار (آلة التثبيت بها مواد ذات وجهين).
سامسونج / HANWHA SM482 plusمواصفات آلة الانتقاء والمكان:
Hanwha Mounter SM482 Plus
حجم ثنائي الفينيل متعدد الكلور: 460 (L) × 400 (W)
أصغر عنصر: 01005 ~ 55 مم (ارتفاع 15 مم)
محطة فيدا: 120ea / 112ea
سرعة التركيب: 30000 CPH
نظرة عامة على المنتج: آلة وضع Hanwha SM482 Plus ، حجم PCB: 460 (L) x 400 (W) ، أصغر مكون: 01005 ~ 55mm (H 15mm) ، محطة التغذية: 120ea / 112ea ، سرعة التنسيب: 30000 CPH ، الوزن: 1600 كجم.
طابعات استنسل SMT عالية السرعة:
نموذج CNSMT-A5
تصميم أنسنة
● نطاق تطبيق واسع وبراعة قوية
● نظام تنظيف أوتوماتيكي من نوع الرش الفريد
● المسح الموفر للطاقة وتوفير هيكل الورق
● نظام فريد لمعالجة الصور
● وضع إنتاج الطباعة الذكي
نطاق الطباعة: 400 * 340 ملم / 510 * 340 ملم
● اعتماد منصة ربط ثلاثية المحاور عالمية UVW
● حجم الآلة: 1220X1355X1500mm
خيارات الماكينة: وظيفة الصفيح الديناميكي ، وظيفة الكشف عن ثقب الاستنسل التلقائي ، وظائف الاستغناء التلقائي للغراء ، وظيفة ملاحظات ضغط المستخدم ، وظيفة MSE / SPI التلقائية عبر الإنترنت ، وظيفة أوتوماتيكية لدرجة الحرارة والرطوبة
جودة عالية الصين العلامة التجارية CNSMT فرن إنحسر- TSM800
| نموذج | TSM-0802 / DS-800 | TSM-1003 / DS-1000 | TSM-1204 / DS-1200 | TSM-0802D / DS-800D | TSM-1003D / DS-1000D | TSM-1204D / DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| مواصفات الجهاز | ||||||
| الحجم: L * W * H | 5250 * 1420 * 1520 | 6570 * 1420 * 1520 | 7735 * 1420 * 1520 | 5250 * 1635 * 1520 | 6570 * 15201635 * | 7735 * 1635 * 1520 |
| الوزن (كلغ) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| منطقة درجة الحرارة | أعلى 8 أسفل 8 / طول 3070 | أعلى 10 أسفل 10 / طول 3890 | أعلى 12 أسفل 12 / طول 4650 | القمة 8 - القاع 8 / الطول 3070 | أعلى 10- سفلي 10 / طول 3890 | أعلى 12 أسفل 12 / طول 4650 |
| عدد المناطق الباردة | تي بي بي 2.سفلي 0 / | أعلى 3.BottomO / | أعلى 4. أسفل O / | أعلى 2. أسفل O / | أعلى 3.الأسفل./ | أعلى 4. أسفل س / أعلى 4. أسفل 4 |
| أعلى 2.أسفل 2 | أعلى 3.قيعان | أعلى 4. أسفل 4 | توب 2.أسفل 2 | 1bp3.قيعان | ||
| منطقة التسخين تصحيح هيكل لوحة | لوح ألومنيوم سميك | |||||
| طريقة التبريد | تبريد هواء الدفيئة / تبريد بالماء البارد | |||||
| نظام التحكم | ||||||
| متطلبات الطاقة | 30380 فولت 50 هرتز | |||||
| إجمالي الطاقة | 64 كيلو واط / 67 كيلو واط | 80 كيلو واط / 83 كيلو واط | 93 كيلو واط / 97 كيلو واط | 64 كيلو واط / 67 كيلو واط | 80 كيلو واط / 83 كيلو واط | 93 كيلو واط / 97 كيلو واط |
| بدء التشغيل ، قوة التشغيل العادية | 30 كيلو وات 9 كيلو وات | 36 كيلو واط 10 كيلو واط | 40 كيلو واط 11 كيلو واط | 30 كيلو وات 11 كيلو وات | 36 كيلو واط 12.5 كيلو واط | 40 كيلو واط 14 كيلو واط |
| 32 كيلو واط 10 كيلو واط | 38 كيلو واط 11 كيلو واط | 42 كيلو واط 12 كيلو واط | 32 كيلو واط 12 كيلو واط | 35 كيلو واط 13.5 كيلو واط | 42 كيلو واط 15 كيلو واط | |
| الوقت التدفئة | حوالي 25 دقيقة | |||||
| دقة درجة الحرارة | ± 1 درجة مئوية | |||||
| طريقة التحكم في درجة الحرارة | التحكم في الحلقة المغلقة PID + محرك SSR | |||||
| فرق درجة الحرارة الجانبية | ± 1.5 درجة مئوية | |||||
| تخزين معلمة العملية | حفظ العمليات المختلفة وسجلات الإنذار تلقائيًا + التشغيل اليدوي لحفظ إعدادات معلمات العملية المختلفة | |||||
| إنذار غير طبيعي | الانحراف القياسي في درجة الحرارة وانحراف السرعة وخطأ تكييف الهواء وإنذار الصوت والضوء لانقطاع التيار الكهربائي | |||||
| إنذار من على متن الطائرة | وظيفة الإنذار القياسية خارج اللوحة | |||||
| نظام النقل | ||||||
| هيكل السكك الحديدية | بشكل عام على مرحلتين | |||||
| هيكل السلسلة | 35B مشبك واحد مع سلسلة من الصلب المنغنيز المطلي بالنيكل والضلع | |||||
| أقصى عرض للوحة | 400 مم (اختياري 610 مم) | 2-280 مم (اختياري 2-300 مم) | ||||
| نطاق تعديل عرض السكك الحديدية | 50-400 مم (اختياري 50-610 مم) | 50-280 مم (اختياري 50-300 مم) | ||||
| اتجاه النقل | Lto R اختياري R إلى L) | |||||
| شكل ثابت للسكك الحديدية | ثابت أمامي ، خلفي اختياري ثابت | تم إصلاح السكة رقم 1 والسكك الحديدية رقم 4 ، ويمكن تثبيت سكتين أخريين اختياريين. | ||||
| سرعة النقل | 400 × 2000 مم / دقيقة | |||||
| ارتفاع لوحة النقل | 900 ± 15 ملم | |||||
| نظام تشحيم أوتوماتيكي | التعبئة التلقائية لزيوت التشحيم القياسية ووظيفة التعبئة اليدوية | |||||
| نظام النيتروجين | ||||||
| استهلاك النيتروجين | 20-25 م 3 / ساعة @ 300-1000 جزء في المليون | 25-30m3 / ساعة @ 300-10OOppm | ||||
