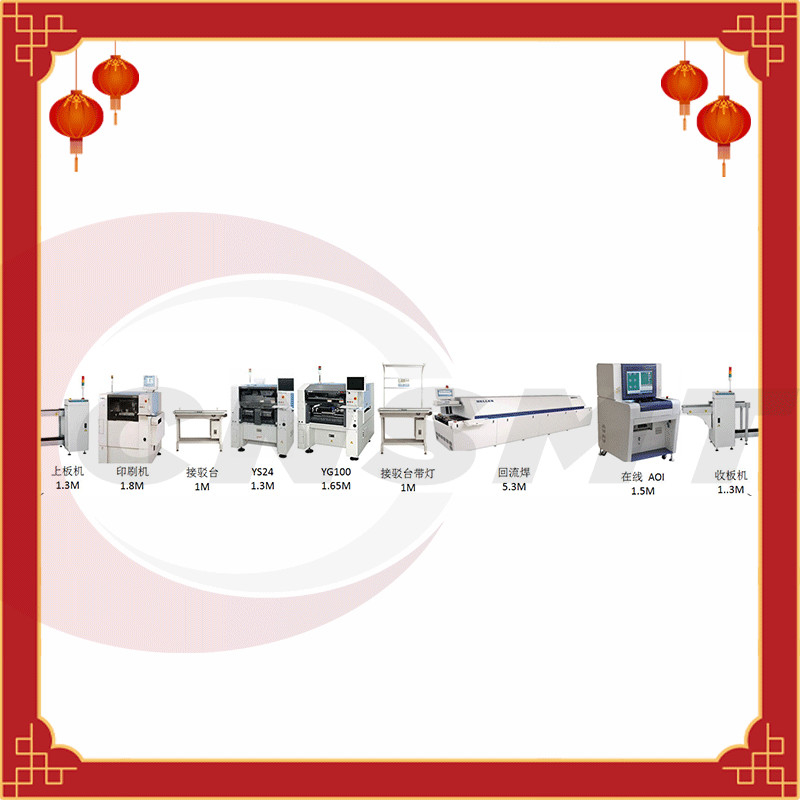

خط إنتاج Samsung Sm481 PLUS SMT من اليسار إلى اليمين آلة الانتقاء والمكان
خط تجميع Samsung SM481 / PLUS SMT
توفر لك CNSMT جميع طرازات خط تجميع SMT لإنتاج SMT ثنائي الفينيل متعدد الكلور ، خاصةً آلة SMT للتجميع SM481 و SM481 PLUS من Samsung هي آلة اختيار ووضع جيدة ومستقرة ، إذا كنت مستعدًا لإعداد خط SMT الجديد أو استبدال الأجهزة الجديدة ، سيكون Samsung SM481 هو أفضل خيار لك.
في خط إنتاج SMT الكامل من Samsung ، تعد آلة الاختيار والوضع من أهم الأجهزة ، فهي ستحدد جودة منتجك وسرعته.
وهذه الآلة النموذجية التي قمنا ببيعها وتصديرها إلى العديد من البلدان من قبل ، تعمل بشكل جيد للغاية في مصنع العملاء ، وكلها مرضية للغاية
سامسونج / HANWHA SM481مواصفات آلة الانتقاء والمكان:
SM481 Plus ، من خلال طريقة تحديد TECHWIN الحاصلة على براءة اختراع والتي تحقق أعلى سرعة في وضع الآلات متوسطة السرعة ، أي ، طريقة تحديد On theFly ، يمكنها تحقيق سرعة عالية تصل إلى 4000CPH لمكونات الرقاقة و 1.1 ثانية من وقت وضع الوحدة لـ QFP المكونات (كل منها هو الأمثل).تستخدم القنطرية الواحدة رأسًا من نوع المفتاح عالي السرعة 10 نوزل في الهيكل ، وتستخدم Yamaha mounter جانبًا واحدًا من المعدات ، ويمكن لجهاز Samsung mounter استخدام أقل قوة بشرية للعمل.يمكن أن تتوافق آلة وضع juki مع لوحات بطول 1.500 مم ، والتي تجسد أقوى قدرة مقابلة لـ PCB في سلسلة SM.
| حجم ثنائي الفينيل متعدد الكلور: 400 × 330 مم 460 (L) × 400 (W) |
| أصغر عنصر: 01005 ~ 42 مم (ارتفاع 15 مم) |
| الوزن: حوالي 1655 كجم |
| سرعة التركيب: 40000 CPH |
| نظرة عامة على المنتج: آلة التنسيب متوسطة السرعة HANWHA SM481 Plus ، حجم ثنائي الفينيل متعدد الكلور: 400 × 330 مم 460 (L) × 400 (W) ، أصغر مكون: 01005 ~ 42 مم (H 15mm) ، الوزن: حوالي 1655 كجم ، سرعة التنسيب: 40000 CPH |
طابعات استنسل SMT عالية السرعة:
نموذج CNSMT-A5
تصميم أنسنة
● نطاق تطبيق واسع وبراعة قوية
● نظام تنظيف أوتوماتيكي من نوع الرش الفريد
● كفاءة المسح وتوفير الطاقة هيكل الورق
● نظام فريد لمعالجة الصور
● وضع إنتاج الطباعة الذكي
نطاق الطباعة: 400 * 340mm
● اعتماد منصة ربط ثلاثية المحاور عالمية UVW
● حجم الآلة: 1220X1355X1500mm
● خيارات الماكينة ، وظيفة التعليب التلقائي ، وظيفة الكشف عن حجب ثقب الاستنسل الأوتوماتيكي ، وظيفة التوزيع الأوتوماتيكي ، وظيفة التغذية الراجعة لضغط الكاشطة
وظيفة اتصال MSE / SPI أوتوماتيكية ، وظيفة أوتوماتيكية لدرجة الحرارة والرطوبة
| إطارات الشاشة | الحجم الأدنى | 470 × 370 ملم |
| اقصى حجم | 737 × 737 ملم | |
| سماكة | 25 ~ 40 ملم | |
| حجم PCB Min | 50 × 50 ملم | |
| PCB ماكس الحجم | 400 × 340 ملم | |
| سمك ثنائي الفينيل متعدد الكلور | 0.4 ~ 6 مم | |
| PCB Warpage | ＜ 1٪ | |
| ارتفاع النقل | 900 ± 40 مم | |
| اتجاه النقل | ||
| سرعة النقل | ماكس 1500 مم / ثانية للبرمجة | |
| موقع المجلس | نظام الدعم | دبوس مغناطيسي / طاولة مقلوبة معدلة / دعم |
| ثنائي الفينيل متعدد الكلور | باليد | |
| نظام التثبيت | لقط الجانب ، فوهة فراغ ، | |
| رأس الطباعة | رأسي طباعة مستقلان يعملان بمحرك | |
| سرعة الممسحة | 6 ~ 200 مم / ثانية | |
| ضغط الممسحة | 0 ~ 15 كجم | |
| زاوية الممسحة | 60 درجة / 55 درجة / 45 درجة | |
| نوع الممسحة | الفولاذ المقاوم للصدأ (قياسي) والبلاستيك | |
| سرعة فصل الاستنسل | 0.1 ~ 20 مم / ثانية قابلة للبرمجة | |
| نظام التنظيف | جاف ، رطب ، فراغ (قابل للبرمجة) | |
| نطاقات تعديل الجدول 工 | X: ± 10mm ؛ Y: ± 10mm ؛ θ: ± 2 ° | |
| آلة | ||
| كرر دقة الموقف | ± 0.01 مم | |
| دقة الطباعة | ± 0.025 مم | |
| دورة الزمن | أقل من 7 ثوانٍ (باستثناء الطباعة والتنظيف) | |
| تغيير المنتج | <5 دقيقة | |
| الهواء مطلوب | 4.5 ~ 6 كجم / سم 2 | |
| مدخلات الطاقة | التيار المتردد: 220 ± 10٪ ، 50 / 60HZ 1Φ 3KW | |
| طريقة التحكم | التحكم بجهاز الكمبيوتر | |
| أبعاد الآلة | 1220 (L) X1355 (W) X1500 (H) مم | |
| وزن الآلة | تقريبا: 1000 كجم | |
جودة عالية الصين العلامة التجارية CNSMT فرن إنحسر- TSM800
| نموذج | TSM-0802 / DS-800 | TSM-1003 / DS-1000 | TSM-1204 / DS-1200 | TSM-0802D / DS-800D | TSM-1003D / DS-1000D | TSM-1204D / DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| مواصفات الجهاز | ||||||
| الحجم: L * W * H | 5250 * 1420 * 1520 | 6570 * 1420 * 1520 | 7735 * 1420 * 1520 | 5250 * 1635 * 1520 | 6570 * 15201635 * | 7735 * 1635 * 1520 |
| الوزن (كلغ) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| منطقة درجة الحرارة | أعلى 8 أسفل 8 / طول 3070 | أعلى 10 أسفل 10 / طول 3890 | أعلى 12 أسفل 12 / طول 4650 | القمة 8 - القاع 8 / الطول 3070 | أعلى 10- سفلي 10 / طول 3890 | أعلى 12 أسفل 12 / طول 4650 |
| عدد المناطق الباردة | تي بي بي 2.سفلي 0 / | أعلى 3.BottomO / | أعلى 4. أسفل O / | أعلى 2. أسفل O / | أعلى 3.الأسفل./ | أعلى 4. أسفل س / أعلى 4. أسفل 4 |
| أعلى 2.أسفل 2 | أعلى 3.قيعان | أعلى 4. أسفل 4 | توب 2.أسفل 2 | 1bp3.قيعان | ||
| منطقة التسخين تصحيح هيكل لوحة | لوح ألومنيوم سميك | |||||
| طريقة التبريد | تبريد هواء الدفيئة / تبريد بالماء البارد | |||||
| نظام التحكم | ||||||
| متطلبات الطاقة | 30380 فولت 50 هرتز | |||||
| إجمالي الطاقة | 64 كيلو واط / 67 كيلو واط | 80 كيلو واط / 83 كيلو واط | 93 كيلو واط / 97 كيلو واط | 64 كيلو واط / 67 كيلو واط | 80 كيلو واط / 83 كيلو واط | 93 كيلو واط / 97 كيلو واط |
| بدء التشغيل ، قوة التشغيل العادية | 30 كيلو وات 9 كيلو وات | 36 كيلو واط 10 كيلو واط | 40 كيلو واط 11 كيلو واط | 30 كيلو وات 11 كيلو وات | 36 كيلو واط 12.5 كيلو واط | 40 كيلو واط 14 كيلو واط |
| 32 كيلو واط 10 كيلو واط | 38 كيلو واط 11 كيلو واط | 42 كيلو واط 12 كيلو واط | 32 كيلو واط 12 كيلو واط | 35 كيلو واط 13.5 كيلو واط | 42 كيلو واط 15 كيلو واط | |
| الوقت التدفئة | حوالي 25 دقيقة | |||||
| دقة درجة الحرارة | ± 1 درجة مئوية | |||||
| طريقة التحكم في درجة الحرارة | التحكم في الحلقة المغلقة PID + محرك SSR | |||||
| فرق درجة الحرارة الجانبية | ± 1.5 درجة مئوية | |||||
| تخزين معلمة العملية | حفظ العمليات المختلفة وسجلات الإنذار تلقائيًا + التشغيل اليدوي لحفظ إعدادات معلمات العملية المختلفة | |||||
| إنذار غير طبيعي | الانحراف القياسي في درجة الحرارة وانحراف السرعة وخطأ تكييف الهواء وإنذار الصوت والضوء لانقطاع التيار الكهربائي | |||||
| إنذار من على متن الطائرة | وظيفة الإنذار القياسية خارج اللوحة | |||||
| نظام النقل | ||||||
| هيكل السكك الحديدية | بشكل عام على مرحلتين | |||||
| هيكل السلسلة | 35B مشبك واحد مع سلسلة من الصلب المنغنيز المطلي بالنيكل والضلع | |||||
| أقصى عرض للوحة | 400 مم (اختياري 610 مم) | 2-280 مم (اختياري 2-300 مم) | ||||
| نطاق تعديل عرض السكك الحديدية | 50-400 مم (اختياري 50-610 مم) | 50-280 مم (اختياري 50-300 مم) | ||||
| اتجاه النقل | Lto R اختياري R إلى L) | |||||
| شكل ثابت للسكك الحديدية | ثابت أمامي ، خلفي اختياري ثابت | تم إصلاح السكة رقم 1 والسكك الحديدية رقم 4 ، ويمكن تثبيت سكتين أخريين اختياريين. | ||||
| سرعة النقل | 400 × 2000 مم / دقيقة | |||||
| ارتفاع لوحة النقل | 900 ± 15 ملم | |||||
| نظام تشحيم أوتوماتيكي | التعبئة التلقائية لزيوت التشحيم القياسية ووظيفة التعبئة اليدوية | |||||
| نظام النيتروجين | ||||||
| استهلاك النيتروجين | 20-25 م 3 / ساعة @ 300-1000 جزء في المليون | 25-30m3 / ساعة @ 300-10OOppm | ||||
معلومات الشركة
CNSMT هي الشركة المصنعة والموردة الرائدة لآلات SMT والحلول مع أكثر من 10 سنوات من الخبرة في الصين.ويمكننا أيضًا القيام بتصنيع المعدات الأصلية وتصنيع التصميم الشخصي لمتداولي SMT ، ولدينا العديد من المصادر في مجال SMT ، حتى إذا كنت بحاجة إلى معدات SMT مستعملة أو جديدة أو أجزاء أخرى ، يمكننا مساعدتك في الحصول على أفضل جودة وآلات تكلفة تنافسية.
ما يمكننا القيام به بالنسبة لك:
※ لدينا مصنعنا الخاص بصنع معدات وأجهزة SMT
※ لدينا فريق مهندس تقني محترف لآلات الإنتاج
※ يمكننا تخصيص مجموعة متنوعة من آلات SMT وفقًا لمتطلباتك
※ نشتري ونبيع معدات SMT الجديدة والمستعملة في جميع أنحاء العالم
※ نحن نقدم لك آلات SMT كاملة الخط ونصدرها إلى جميع أنحاء العالم
※ أن تصبح الشريك الصيني الأكثر موثوقية بالنسبة لك.
التعليمات:
1. هل مصنع؟
نعم ، نحن مورد مصنع نركز على التحكم في الرطوبة لمدة 14 عامًا.
2. هل يمكنك إرسال الكتالوج بالبريد الإلكتروني؟
نعم ، يمكننا أن نرسل لك عبر البريد الإلكتروني مع كتالوج كامل.
3. كيف تطلب عبر الإنترنت؟
تأكيد المنتج (الكمية ، السعر ، الدفع ، الشحن ، إلخ) - انتظار البريد الإلكتروني - تأكيد الطلب - إجراء الدفع الأولي - إنهاء الإنتاج - دفع الرصيد - الشحن
* انقر لمعرفة المزيد حول ضمان التجارة
4. ماذا عن طريقة الدفع؟
إيداع 30٪ ، الرصيد المدفوع قبل التسليم - المبلغ> 5000 دولار أمريكي
إيداع 100٪ - المبلغ <5000 دولار أمريكي
5. ما طريقة الشحن والتوقيت؟
نقترح الشحن عن طريق البحر للحصول على أرخص الأسعار ، وتاريخ الرحلة إلى أمريكا حوالي 30 إلى 40 يومًا ، وإلى أوروبا من 25 إلى 30 يومًا ، وإلى آسيا وأوستريليا من 7 إلى 15 يومًا.انقر هنا للحصول على التوقيت الدقيق.
6. ما هو عنصر الضمان؟
عادة ما يكون وقت الضمان 12 شهرًا ، إذا كنت ترغب في تمديد فترة الضمان إلى 24 شهرًا ، فستكون القيمة 10٪ أكثر من طلبك.
7. هل يمكنني زيارة المصنع الخاص بك؟
نعم بالتأكيد ، مرحبًا بكم في زيارة المصنع للحصول على المزيد من الأرباح.
8. كيفية الاتصال بالمصنع الخاص بك؟
أرسل استفسارك في النموذج أدناه أو أرسل بريدًا أو اتصل لتحديد طريقك.انقر هنا
9. هل يمكنك تخصيص المنتج؟
نعم ، يمكننا تخصيص أي منتجات وفقًا لمتطلبات العميل.
10. ما هي شروط الدفع التي تفعلها؟
PayPal، West Union، T / T، (100٪ دفعة مقدمة.)
11. ما هي الشحنة المتاحة؟
عن طريق البحر ، عن طريق الجو ، عن طريق التعبير أو الشرط الخاص بك.
12. ما هي الدولة التي تم تصديرها؟
لقد تم تصديرنا إلى العديد من البلدان ، معظمها في جميع أنحاء العالم ، مثل ماليزيا وفيتنام وتايلاند والولايات المتحدة وفرنسا وإسبانيا والمكسيك ودبي واليابان وكوريا وألمانيا وبورلاند إلخ.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
