AC 200V YSM20W خط تجميع YAMAHA SMD 95000CPH توفير الطاقة

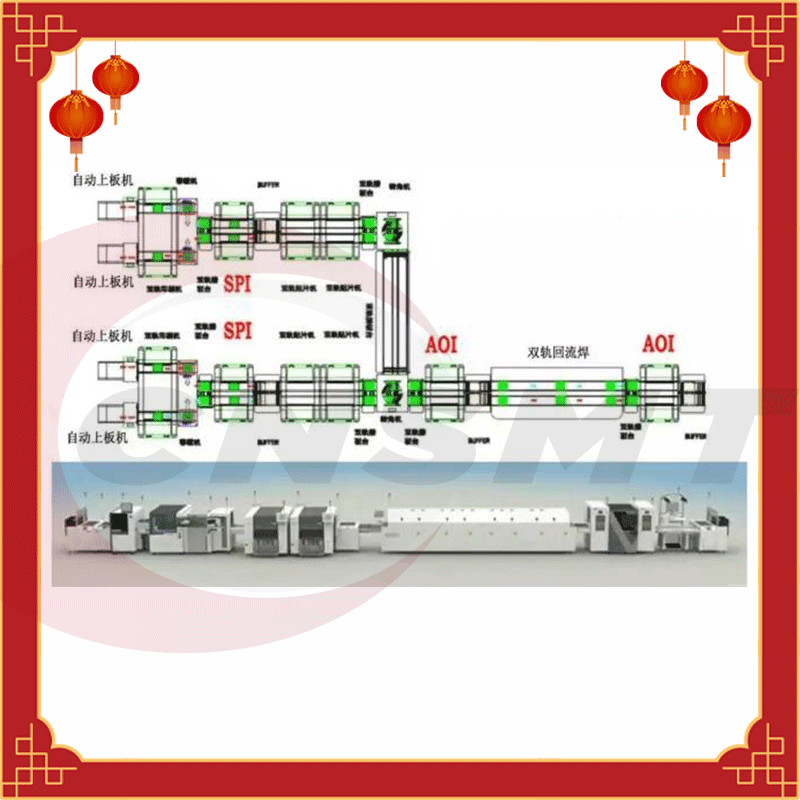

خط تجميع YAMAHA YSM20R SMT
1. بعض المتطلبات التفصيلية لتخطيط مصنع SMT
بعد تحديد الاتجاه العام لخط الإنتاج ، يجب مراعاة بعض المتطلبات التفصيلية لإنتاج معدات خط إنتاج SMT ، ومن ثم يمكن تحديد الاتجاه الدقيق لخط إنتاج SMT وتوجيه المعدات المساعدة الأخرى.
بادئ ذي بدء ، الأشياء المساعدة التي يتطلبها خط إنتاج SMT ومتطلبات التوجيه لكل منطقة:
أ.منطقة وضع طفايات الحريق: يجب وضع طفايات الحريق حول الأعمدة وحول ورشة SMT ، ووضعها وفقًا لمتطلبات أنظمة الحماية من الحرائق.
ب.منطقة وضع عربة الرف: تُستخدم عربة الرف في إنتاج خط إنتاج SMT واستبدال البيانات عند تبديل النموذج.من أجل تسهيل الإنتاج وتحسين قوة استبدال المواد ، من الأفضل وضع عربة الرف بالقرب من آلة التثبيت.
ج.منطقة وضع جدول تحضير المواد: يستخدم جدول تحضير المواد بشكل أساسي لإعداد المواد في عملية الإنتاج وأعمال إعداد البيانات قبل تبديل النموذج.لذلك ، يجب وضع طاولة تحضير المواد بالقرب من آلة التثبيت ، ويفضل أن يكون ذلك مع عربة الرف.من الملائم وضع المواد مباشرة على عربة الرف بعد تحضير المواد.
د.منطقة وضع الطاولة الصغيرة لمحطة الطباعة: تُستخدم الطاولة الصغيرة لمحطة الطباعة لوضع العناصر المساعدة لآلة الطباعة في الإنتاج ، مثل ورق المسح ، ومعجون اللحام ، والكحول ، وما إلى ذلك ، يجب وضعها بالقرب من آلة الطباعة لسهولة الوصول والاستخدام.قوة الإنتاج.
ه.منطقة وضع معجون اللحام: تشتمل منطقة وضع معجون اللحام على ثلاجة لتخزين معجون اللحام ، وخلاط معجون اللحام ، وخزانة إعادة تسخين معجون اللحام ، وما إلى ذلك ، والتي يمكن وضعها حول العمود أو في منطقة ثابتة حول ورشة العمل وفقًا لـ متطلبات الورشة.ولكن يجب أن يكون من السهل على المشغلين الانتقاء والمكان.
F.منطقة الفحص البصري ومنطقة الإصلاح خلف الفرن: لتسهيل الفحص البصري وإصلاح المنتجات شبه بعد اللحام بإعادة التدفق ، يتم وضع طاولة صغيرة بشكل عام خلف الفرن للفحص البصري والإصلاح بعد الفرن.
ز.منطقة وضع الشاشة: تشتمل منطقة وضع الشاشة على خزانة وضع الشاشة ، وآلة تنظيف الشاشة ، وأدوات فحص الشاشة ، وما إلى ذلك ، والتي تُستخدم للتخزين والتنظيف وفحص توتر الشاشة للشاشة.في الوقت نفسه ، يجب أن تكون المنطقة ملائمة قدر الإمكان لاختيار ووضع الإستنسل في الإنتاج.
ح.منطقة وضع النفايات: تأتي النفايات في الإنتاج بشكل أساسي من جزأين ، أحدهما هو الورق الخالي من الغبار المستخدم في عملية الطباعة ، والآخر هو درج النفايات وحزام النفايات الناتج عن استبدال البيانات.يجب وضع النفايات المتولدة في هذين الجزأين بشكل منفصل واستعادتها على وجه التحديد ، خاصة النفايات المستخدمة بواسطة المطبعة.لذلك ، يمكن وضع منطقة النفايات حول المطبعة أو آلة الوضع ، أو يمكن إعداد منطقة وضع النفايات بجوار العمود لوضعها بشكل منفصل.
أنا.منطقة وضع كانبان: تشمل SMT Kanban الإنتاج Kanban وإدارة الجودة Kanban ، وما إلى ذلك ، والتي يمكن جمعها ووضعها عند مدخل ومخرج ورشة العمل ، ويتم إنشاء Kanban لحالة الإنتاج لخط الإنتاج في بداية كل خط إنتاج لتسهيل التفتيش من قبل المنتج والمعالج.مواكبة حالة الإنتاج الحالية وحالة الجودة لورشة SMT.
ي.منطقة وضع المنتج: يحتوي المنتج المنتج على جزأين ، منتجات وشبه منتجات.يجب فصل هذين الجزأين بشكل منفصل وتمييزهما بدقة لتجنب الفوضى.
ك.منطقة تخزين قطع غيار SMT: تشمل قطع غيار SMT الفوهات والمحركات والأحزمة والأسطوانات وما إلى ذلك ، ويجب وضعها في منطقة خاصة لتسهيل الوصول إليها أثناء الإنتاج.
ل.منطقة درجة الحرارة والرطوبة: من أجل فهم أفضل لظروف درجة الحرارة والرطوبة لورشة SMT ، وفقًا لحجم منطقة ورشة العمل ، قم بإعداد عدة مناطق لقياس درجة الحرارة والرطوبة بشكل مناسب ، يتم وضعها بشكل عام على الأعمدة أو الجدران حول خط الإنتاج .
م.منطقة عمل ورشة SMT: دع الموظفين المهرة الهندسيين وموظفي الإدارة يعملون في الموقع في ورشة SMT ، بحيث يمكن حل المهارات والمشاكل الإدارية التي تمت مواجهتها في الإنتاج في الوقت المناسب لضمان التشغيل السلس لخط إنتاج SMT.
ن.منطقة التدابير المضادة للكهرباء الساكنة: يجب أن يكون لدى أولئك الذين يدخلون ورشة عمل SMT منطقة بها إجراءات مقاومة للكهرباء الساكنة.يمكن تحديد المنطقة عند باب ورشة العمل ، بما في ذلك استبدال الملابس والأحذية والقبعات الكهروستاتيكية وخزانة كل موظف.بالإضافة إلى ذلك ، يجب إنشاء منطقة مخصصة لاختبار الحلقة الكهروستاتيكية عند مدخل ورشة SMT ، بحيث يمكن لكل موظف إجراء اختبار الحلقة الكهروستاتيكية وتسجيل نتائج الاختبار قبل الذهاب إلى العمل.
2. ملخص
فيما يتعلق بتخطيط مصنع SMT وتوزيع مسؤوليات الموظفين لخط إنتاج SMT ، من الضروري أيضًا مراعاة العديد من العوامل مثل متطلبات العملية للمنتج وقيمة إخراج المنتج وأداء المعدات.خطط وفقًا للوضع الفعلي!
ياماها YYSM20Wتخصيص:
1. يمكنها أن تدعم بكفاءة أشكال الإنتاج المختلفة في نطاق كبير
2. لديها أسرع جهاز تثبيت سطح عالمي 95000CPH * في نفس المستوى من المنتجات
3. يحقق رأس الموضع الفردي سرعة عالية وتعدد استخدامات في نفس الوقت ، مما يوفر حلاً مثاليًا
4. يمكن تركيب مجموعة واسعة من المكونات ، والإدراك المحدد لـ "توسع غير محدود" (توسع غير محدود)
5. وظائف متعددة كتكوين قياسي لضمان وضع عالي الجودة · جهاز تغذية عالي المرونة
6. دعم النقل ثنائي المسار
| ياماها YSM20W |
| حجم اللوحة المستهدفة: نموذج ناقل من مرحلتين (فقط للنماذج ذات الحزمتين على المحور X) |
| عند إرسال لوحة واحدة: L810 × W724 إلى L50 × W50 |
| عند نقل لوحين: L380 × W724 ، L50 × W50 |
| نموذج أحادي القضيب: L810 × W742 ～ L50 × W50 |
| نموذج المسار المزدوج: L810 × W356 ، L50 × W50 |
| عرض مختلف بنموذج المسار المزدوج: L810 × W662 |
| قدرة التركيب: رأس تركيب عالمي عالي السرعة × 290،000CPH (في ظل أفضل الظروف لشركتنا) |
| دقة التركيب: ± 0.035 مم (± 0.025 مم) Cpk ≧ 1.0 (3σ) |
| رأس وضع YAMAHA Yamaha YSM20 ، المكونات التي يمكن وضعها: |
| رأس وضع عالمي عالي السرعة (HM): 03015 ～ 45 × 45 مم طول 100 مم ، ارتفاع أقل من 15 مم |
| اعتمادًا على ارتفاع وحجم المكون ، قد تكون هناك حاجة إلى كاميرا متعددة الرؤية (تكوين اختياري) |
| عربات إعادة التزود بالوقود لمرة واحدة: حتى 128 (محولة بشريط 8 مم) |
| مغير البليت: 30 ورقة (نوع ثابت) 10 ورقات (نوع العربة) |
| مواصفات الطاقة: ثلاث مراحل AC 200/208/220/240/380/400 / 416V ± 10٪ 50 / 60Hz |
| مصدر هواء الإمداد: فوق 0.45 ميجا باسكال ، هادئ وجاف |
| الأبعاد: الطول 1،374 × العرض 1،857 × الارتفاع 1،445 ملم (باستثناء النتوءات) |
| الوزن حوالي 2100 كجم |
| منتجات التثبيت العادية YAMAHA Yamaha YSM20 |
| 1. مصابيح LED: مصابيح LED ، مصابيح كشاف LED ، مصابيح سيارة LED ، مصابيح سقف LED ، إلخ. |
| 2. فئة الإضاءة: شريط إضاءة غسالة الجدار LED ، الأنبوب الرقمي ، أنبوب الحاجز ، ضوء قوس قزح LED ، إلخ. |
| 3. الشاشات: شاشات LED المثبتة على السطح ، وحدات LED ، إلخ. |
| 4. مصابيح LED عالية الطاقة: أنفاق LED ، وأضواء الشوارع ، وأضواء الكشاف ، وأضواء السيارة ، ومصابيح المكتب LED ، وطائرات 1W 3W ، والأسطح الكروية ، ومصابيح LED ثنائية الوضع ، إلخ. |
| 5. المنتجات الإلكترونية: اللوحات الأم للكمبيوتر ، واللوحات الأم MP3 ، واللوحات الأم لإمداد الطاقة ، ولوحات إمداد الطاقة بإضاءة LED ، وإمدادات الطاقة LED ، ومحركات LED ، ووحدات LED ، وشاشات LED ، إلخ. |
| 6. مناسبة لمنتجات LED بحجم 810X490MM ، الطائرات بدون طيار ومنتجات التكنولوجيا المتطورة الأخرى |
| خصائص استهلاك الطاقة في ياماها |
| تستخدم آلة التنسيب من سلسلة YSM أحدث التقنيات ، وتبلغ إمداد الطاقة للآلة بأكملها 1.1 كيلوواط. |
| على سبيل المثال ، استهلاك الكهرباء في الصناعة هو 1 يوان / كيلو وات ساعة ، ويتم حسابه بالعمل 24 ساعة في اليوم ، و 5 سنوات هي وحدة الحساب. |
| تبلغ إمداد الطاقة لآلة التنسيب 1.1 كيلو واط 1.1 × 24 × 365 × 5 سنوات |
طابعات استنسل SMT عالية السرعة:
نموذج CNSMT-A5
تصميم أنسنة
● نطاق تطبيق واسع وبراعة قوية
● نظام تنظيف أوتوماتيكي من نوع الرش الفريد
● المسح الموفر للطاقة وتوفير هيكل الورق
● نظام فريد لمعالجة الصور
● وضع إنتاج الطباعة الذكي
نطاق الطباعة: 400 * 340 ملم / 510 * 340 ملم
● اعتماد منصة ربط ثلاثية المحاور عالمية UVW
● حجم الآلة: 1220X1355X1500mm
خيارات الماكينة: وظيفة الصفيح الديناميكي ، وظيفة الكشف عن ثقب الاستنسل التلقائي ، وظائف الاستغناء التلقائي للغراء ، وظيفة ملاحظات ضغط المستخدم ، وظيفة MSE / SPI التلقائية عبر الإنترنت ، وظيفة أوتوماتيكية لدرجة الحرارة والرطوبة
جودة عالية الصين العلامة التجارية CNSMT فرن إنحسر- TSM800
| نموذج | TSM-0802 / DS-800 | TSM-1003 / DS-1000 | TSM-1204 / DS-1200 | TSM-0802D / DS-800D | TSM-1003D / DS-1000D | TSM-1204D / DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| مواصفات الجهاز | ||||||
| الحجم: L * W * H | 5250 * 1420 * 1520 | 6570 * 1420 * 1520 | 7735 * 1420 * 1520 | 5250 * 1635 * 1520 | 6570 * 15201635 * | 7735 * 1635 * 1520 |
| الوزن (كلغ) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| منطقة درجة الحرارة | أعلى 8 أسفل 8 / طول 3070 | أعلى 10 أسفل 10 / طول 3890 | أعلى 12 أسفل 12 / طول 4650 | القمة 8 - القاع 8 / الطول 3070 | أعلى 10- سفلي 10 / طول 3890 | أعلى 12 أسفل 12 / طول 4650 |
| عدد المناطق الباردة | تي بي بي 2.سفلي 0 / | أعلى 3.BottomO / | أعلى 4. أسفل O / | أعلى 2. أسفل O / | أعلى 3.الأسفل./ | أعلى 4. أسفل س / أعلى 4. أسفل 4 |
| أعلى 2.أسفل 2 | أعلى 3.قيعان | أعلى 4. أسفل 4 | توب 2.أسفل 2 | 1bp3.قيعان | ||
| منطقة التسخين تصحيح هيكل لوحة | لوح ألومنيوم سميك | |||||
| طريقة التبريد | تبريد هواء الدفيئة / تبريد بالماء البارد | |||||
| نظام التحكم | ||||||
| متطلبات الطاقة | 30380 فولت 50 هرتز | |||||
| إجمالي الطاقة | 64 كيلو واط / 67 كيلو واط | 80 كيلو واط / 83 كيلو واط | 93 كيلو واط / 97 كيلو واط | 64 كيلو واط / 67 كيلو واط | 80 كيلو واط / 83 كيلو واط | 93 كيلو واط / 97 كيلو واط |
| بدء التشغيل ، قوة التشغيل العادية | 30 كيلو وات 9 كيلو وات | 36 كيلو واط 10 كيلو واط | 40 كيلو واط 11 كيلو واط | 30 كيلو وات 11 كيلو وات | 36 كيلو واط 12.5 كيلو واط | 40 كيلو واط 14 كيلو واط |
| 32 كيلو واط 10 كيلو واط | 38 كيلو واط 11 كيلو واط | 42 كيلو واط 12 كيلو واط | 32 كيلو واط 12 كيلو واط | 35 كيلو واط 13.5 كيلو واط | 42 كيلو واط 15 كيلو واط | |
| الوقت التدفئة | حوالي 25 دقيقة | |||||
| دقة درجة الحرارة | ± 1 درجة مئوية | |||||
| طريقة التحكم في درجة الحرارة | التحكم في الحلقة المغلقة PID + محرك SSR | |||||
| فرق درجة الحرارة الجانبية | ± 1.5 درجة مئوية | |||||
| تخزين معلمة العملية | حفظ العمليات المختلفة وسجلات الإنذار تلقائيًا + التشغيل اليدوي لحفظ إعدادات معلمات العملية المختلفة | |||||
| إنذار غير طبيعي | الانحراف القياسي في درجة الحرارة وانحراف السرعة وخطأ تكييف الهواء وإنذار الصوت والضوء لانقطاع التيار الكهربائي | |||||
| إنذار من على متن الطائرة | وظيفة الإنذار القياسية خارج اللوحة | |||||
| نظام النقل | ||||||
| هيكل السكك الحديدية | بشكل عام على مرحلتين | |||||
| هيكل السلسلة | 35B مشبك واحد مع سلسلة من الصلب المنغنيز المطلي بالنيكل والضلع | |||||
| أقصى عرض للوحة | 400 مم (اختياري 610 مم) | 2-280 مم (اختياري 2-300 مم) | ||||
| نطاق تعديل عرض السكك الحديدية | 50-400 مم (اختياري 50-610 مم) | 50-280 مم (اختياري 50-300 مم) | ||||
| اتجاه النقل | Lto R اختياري R إلى L) | |||||
| شكل ثابت للسكك الحديدية | ثابت أمامي ، خلفي اختياري ثابت | تم إصلاح السكة رقم 1 والسكك الحديدية رقم 4 ، ويمكن تثبيت سكتين أخريين اختياريين. | ||||
| سرعة النقل | 400 × 2000 مم / دقيقة | |||||
| ارتفاع لوحة النقل | 900 ± 15 ملم | |||||
| نظام تشحيم أوتوماتيكي | التعبئة التلقائية لزيوت التشحيم القياسية ووظيفة التعبئة اليدوية | |||||
| نظام النيتروجين | ||||||
| استهلاك النيتروجين | 20-25 م 3 / ساعة @ 300-1000 جزء في المليون | 25-30m3 / ساعة @ 300-10OOppm | ||||
