Samsung HANWHA SMD Assembly Line 0.65MPa حزام النقل للأجهزة المنزلية

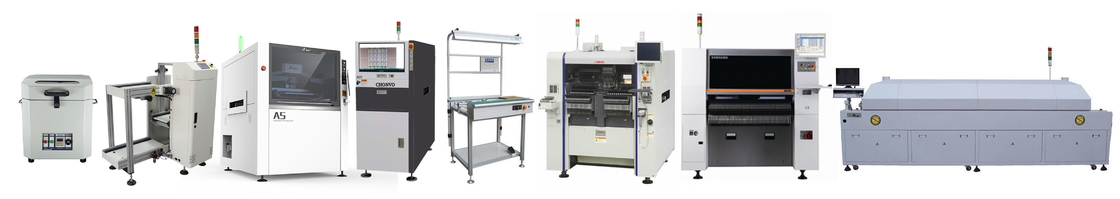

خط تجميع Samsung / HANWHA SMT
يعد خط تجميع Samsung / HANWHA SMT أحد أكثر آلات SMT شيوعًا ، ويعتمد CPH من 40000 إلى 200000 على طلبك وميزانيتك.
توفر لك CNSMT جميع مستويات آلات خط التجميع Samsung / HANWHA smt في الصين ، بأسعار تنافسية وخدمة جيدة لك.
سامسونج / هنا مواصفات آلة الانتقاء والمكان:
آلة التنسيب HANWHA آلة التنسيب Hanwha SM471plus / SM481plus / SM482plus / DECAN آلة التنسيب مناسبة لـ:
1. صناعة الأجهزة المنزلية: مكيفات الهواء ، الثلاجات ، الغسالات ، سخانات المياه ، المواقد التعريفي ، إلخ ؛
2. صناعة السيارات: أدوات السيارات ، وإمدادات الطاقة للسيارات ، وصوت السيارات ، ومصدر الضوء للسيارات ، وما إلى ذلك ؛
3. صناعة LED: مصابيح LED ، أجهزة الإضاءة الداخلية ، أجهزة الإضاءة الخارجية ، الإضاءة الصناعية ، إلخ ؛
4. الإلكترونيات الاستهلاكية: الهواتف المحمولة ، وأجهزة الكمبيوتر المحمولة ، وأجهزة الكمبيوتر ، وإمدادات الطاقة المحمولة ، ولوحات حماية البطاريات ، والأجهزة الذكية القابلة للارتداء ، والمنازل الذكية ، وما إلى ذلك ؛
5. جميع الفئات الإلكترونية الأخرى.
HANWHA Mounter Hanwha Mounter SM481plus
تحديد المواقع: كاميرا طائرة + كاميرا ثابتة (اختياري)
رقم محور التركيب: 10 محور x1 ناتئ
سرعة التركيب: 40،000 CPH (أفضل حالة)
المكونات المقابلة:
01005 ~ 42 ملم (ح 15 ملم)
حجم ثنائي الفينيل متعدد الكلور (مم):
460 (طول) × 400 (عرض) 510 (طول) × 460 (عرض) (اختياري)
610 (طول) × 510 (عرض) (اختياري) 740 (طول) × 460 (عرض) (اختياري)
سمك ثنائي الفينيل متعدد الكلور: 0.38-4.2 مم
عدد المغذيات (معيار 8 مم): 120ea / 112ea
استهلاك الطاقة:
مصدر الطاقة AC200 / 208/220/240/380 / 415V (50 / 60HZ ، 3 مراحل)
الحد الأقصى 4.7 كيلو فولت
استهلاك الهواء 0.5-0.7 ميجا باسكال (5-7 كجم / سم 2) 160 نيوتن / دقيقة
الأبعاد: 1650 (طول) × 1680 (عمق) × 1530 (ارتفاع)
الوزن: حوالي 1655 كجم
طابعات استنسل SMT عالية السرعة:
نموذج CNSMT-ASE
|
مواصفات آلة طابعة لصق جندى التلقائي: |
|
نموذج Ase |
|
إطارات الشاشة دقيقة الحجم 370 × 370 مم |
|
أقصى حجم 737 × 737 ملم |
|
سمك 25 ~ 40 مم |
|
PCB Min الحجم 50X50mm |
|
ثنائي الفينيل متعدد الكلور الحجم الأقصى 400X340mm |
|
سمك ثنائي الفينيل متعدد الكلور 0.4 ~ 6 مم |
|
PCB Warpage warpage ＜ 1٪ |
|
ارتفاع النقل 900 ± 40 مم |
|
اتجاه النقل من اليسار إلى اليمين ؛يمين شمال؛اليسار الأيسر؛صحيح صحيح |
|
يسار يمين؛يمين شمال؛اليسار الأيسر؛صحيح صحيح |
|
سرعة النقل القصوى 1500 مم / ثانية قابلة للبرمجة |
|
موقع المجلس |
|
طريقة دعم نظام دعم تحديد المواقع ثنائي الفينيل متعدد الكلور |
|
باليد مغناطيسية * إبرة / قابل للتعديل * منصة رفع / كتلة كونتور |
|
نظام التثبيت الجانبي ، فوهة الفراغ ، التثبيت الجانبي ، فوهة الفراغ |
|
رأس الطباعة رأسا طباعة مستقلان آليان |
|
محركان مستقلان متصلان بشكل مباشر لتشغيل رأس الطباعة |
|
سرعة الممسحة 6 ~ 200 مم / ثانية |
|
ضغط الممسحة 0 ~ 15 كجم التحكم في المحرك |
|
زاوية الممسحة 60 درجة / 55 درجة / 45 درجة |
|
ممسحة نوع الممسحة نوع الفولاذ المقاوم للصدأ (قياسي) ، ممسحة بلاستيكية |
|
سرعة فصل الاستنسل 0.1 ~ 20 مم / ثانية قابلة للبرمجة |
|
نظام التنظيف جاف ، رطب ، فراغ (قابل للبرمجة) جاف ، رطب ، فراغ |
|
نطاقات ضبط الجدول X: ± 10mm ؛ص: ± 10 مم ؛θ: ± 2 درجة |
|
التحكم في تعديل الجدول |
|
التحكم في ضبط الجدول للمحرك الخطي |
|
آلة معلمات آلة |
|
كرر دقة الموقف ± 0.01 مم |
|
دقة الطباعة ± 0.025 مم |
|
مدة الدورة أقل من 7 ثوانٍ (باستثناء الطباعة والتنظيف) |
|
وقت تغيير المنتج <5 دقيقة |
|
الهواء المطلوب 4.5 ~ 6 كجم / سم 2 |
|
مدخلات الطاقة AC: 220 ± 10٪، 50 / 60HZ 1Φ 3KW |
|
طريقة التحكم التحكم بجهاز الكمبيوتر |
|
أبعاد الماكينة 1220 (L) X1355 (W) X1500 (H) مم |
|
وزن الآلة: 1000 كغ |
جودة عالية الصين العلامة التجارية CNSMT فرن إنحسر- TSM800
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
