مصباح الزينون الشيخوخة درجة حرارة ثابتة غرفة رطوبة 340 نانومتر
غرفة اختبار الصدمات الساخنة والباردة ، غرفة الرطوبة بدرجة حرارة ثابتة
1- مؤشرات الأداء:

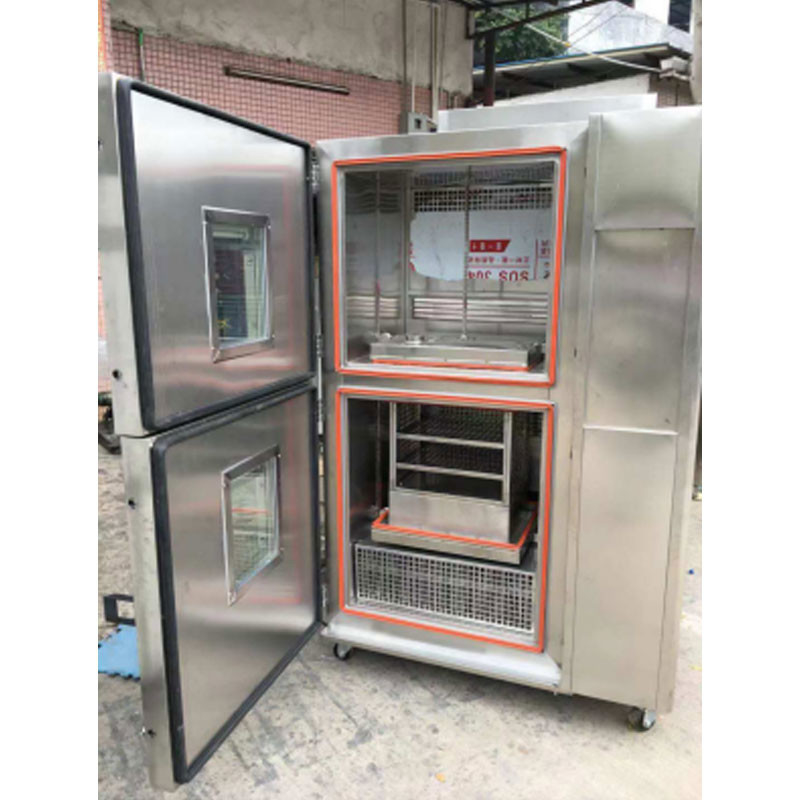

1. اسم المنتج: صندوق اختبار الصدمة الحرارية (صندوقان للهاتف المحمول)
الموديل: XM-TIP150
2. قيود العينة:
يحظر جهاز الاختبار هذا:
اختبار وتخزين عينات المواد القابلة للاشتعال والانفجار والمتطايرة
اختبار وتخزين عينات المواد المسببة للتآكل
اختبار أو تخزين العينات البيولوجية
اختبار وتخزين عينات من مصادر الانبعاث الكهرومغناطيسي القوية
3. الحجم والحجم:
3.1 الحجم الداخلي الاسمي (L): 80
3.2 حجم غرفة العمل (مم): عرض 400 × ارتفاع 400 × 500
3.4 الأبعاد (مم): عرض 1750 × ارتفاع 1980 × عمق 1300
4. الأداء:
4.1 ظروف بيئة الاختبار:
الجهاز محاط بتدفق هواء سلس ، بدون غبار عالي التركيز ، لا يوجد غاز تآكل أو قابل للاشتعال أو متفجر
درجة حرارة البيئة: 5 30 ℃
الرطوبة النسبية: ≤85٪ RH
4.2 طريقة الاختبار:
4.2.1 مدى صدمة درجة الحرارة: -40 درجة مئوية + 150 درجة مئوية
4.2.2 الحد الأعلى لدرجة الحرارة في منطقة درجات الحرارة المرتفعة: 150 درجة مئوية
4.2.3 الحد الأدنى لدرجة الحرارة في منطقة درجات الحرارة المنخفضة: -40 درجة مئوية
4.2.4 تقلب درجة الحرارة في منطقة العينة: ± 1.0 (عند درجة حرارة ثابتة)
4.2.5 توحيد درجة الحرارة: ± 2.0
4.2.6 وقت التسخين في منطقة درجات الحرارة المرتفعة: 25 ～ 150 ℃ ＜ 35 دقيقة
4.2.7 وقت التبريد في منطقة درجات الحرارة المنخفضة: 25 درجة مئوية -40 درجة مئوية 70 دقيقة
4.2.8 وقت استعادة درجة الحرارة: ≤ 5 دقائق
4.2.9 عينة وقت تحويل الرف: ≤10s
4.2.10 طريقة التأثير: تحريك نوع السلة لأعلى ولأسفل
4.2.11 تلبية معايير الاختبار:
طريقة اختبار درجة الحرارة المنخفضة GB / T2423.1-1989 ؛
طريقة اختبار درجة الحرارة المرتفعة GB / T2423.2-1989 ؛
اختبار تغير درجة الحرارة GB / T2423.22-1989 ؛
اختبار صدمة درجة الحرارة GJB150.5-86 ؛
اختبار صدمة درجة الحرارة GJB360.7-87 ؛
اختبار صدمة درجة الحرارة GJB367.2-87405.
2. مقدمة الوظيفة:
1. السمات الهيكلية:
1.1 هيكل حاوية العزل:
يتألف من ثلاثة أجزاء: دفيئة ذات درجة حرارة عالية ، ودفيئة منخفضة الحرارة ، ومختبر
الجدار الخارجي: رشاش إلكتروستاتيكي ذو صفيحة فولاذية مدلفنة على البارد عالية الجودة
الجدار الداخلي: صفيحة فولاذية مقاومة للصدأ SUS304
مادة العزل: رغوة البولي يوريثان والألياف الزجاجية
1.2 قناة تكييف الهواء:
مروحة ، سخان ، مبخر ، مستشعر درجة الحرارة ، مانع درجة الحرارة الزائدة
1.3 البوابة:
1.3.1 باب واحد
1.3.2 نافذة المراقبة الزجاجية العازلة لتوزيع الحرارة ومنع التكثيف على الباب
1.3.3 جهاز التسخين الكهربائي لمنع التكثيف لإطار الباب
1.3.4 مزود بعدد 2 إضاءة داخلية 9 وات / AC220V
1.4 لوحة التحكم (في خزانة التحكم في توزيع الطاقة):
شاشة التحكم في درجة الحرارة ، وأزرار التشغيل ، ومفتاح الإضاءة ، إلخ.
1.5 رف عينة:
1.5.1 يستخدم رف العينات المصنوع من الفولاذ المقاوم للصدأ الموجه بواسطة سكة الانزلاق المتحركة لأعلى ولأسفل أسطوانة مزدوجة الفعل لتوفير طاقة مستقرة ومتساوية.يعتمد جهاز تحديد موضع رف العينات على مستشعر كهربائي غير مباشر من إنتاج ألمانيا FESTO.
1.5.2 سعة التحميل لرف العينة: ≤20 كجم
1.6 اسطوانة تعمل بالهواء المضغوط:
1.6.1 لقيادة كل مخمد عند تعرضه لدرجة حرارة عالية ودرجة حرارة محيطة ودرجة حرارة منخفضة
1.7 خزانة التحكم في توزيع الطاقة:
الجرس ، لوحة التوزيع ، قاطع دائرة تسرب الطاقة الرئيسي
1.8 سخان:
1.8.1 مادة التسخين: أنبوب تسخين كهربائي من الفولاذ المقاوم للصدأ
1.8.2 وضع التحكم في السخان: تعديل عرض النبض بفترة عدم الاتصال ، SSR (مرحل الحالة الصلبة)
1.9 الضوضاء: ≤ 70 ديسيبل
2. نظام التبريد:
2.1 وضع العمل: وضع التبريد المتتالي للضغط الميكانيكي المبرد بالهواء
2.2 ضاغط التبريد: ضاغط أصلي فرنسي مستورد "Taikang"
2.3 مزيل الرطوبة من المبخر: مبادل حراري ذو زعانف
2.4 جهاز الخانق: صمام تمدد حراري ، أنبوب شعري
2.5 المكثف التبخيري: مبادل حراري للوحة ملحومة (لآلة التتالي)
2.6 وضع التحكم في الثلاجة:
2.6.1 يقوم PID لنظام التحكم تلقائيًا بضبط ظروف تشغيل الثلاجة وفقًا لظروف الاختبار
2.6.2 صمام تنظيم ضغط التبخير
2.6.3 دائرة تبريد الهواء الضاغط
2.6.4 حلقة تنظيم الطاقة
2.7 مادة التبريد: R404A / R23 (مؤشر استنفاد الأوزون هو 0)
2.8 أخرى:
2.8.1 تعتمد جميع المكونات الكهربائية الرئيسية منتجات ذات علامة تجارية دولية عالية الجودة
2.8.2 مروحة تبريد الضاغط هي التكوين القياسي لمصنع Taikang الفرنسي الأصلي
3. نظام التحكم الكهربائي:
3.1 تحكم (نموذج)
تاتو 5188
3.2 العرض: شاشة لمس LCD ملونة مقاس 7 بوصات
3.3 وضع التشغيل: وضع البرنامج ، وضع القيمة الثابتة
3.4 طريقة الإعداد: قائمة الصينية / الإنجليزية ، إدخال شاشة تعمل باللمس
3.5 سعة ذاكرة البرنامج: 127 برنامج مستخدم (يمكن برمجتها وتعديلها بنفسك)
3.6 ضبط نطاق المؤشر الوقت: 1 دقيقة إلى 99 ساعة و 59 دقيقة ، الدورة: 1 إلى 32000 دورة
3.7 الدقة ± 0.1 ℃
3.8 الإدخال: مقاومة البلاتين PT100
3.9 طريقة التحكم: التحكم PID
3.10 الوظائف الإضافية: المؤقت ، الحماية من درجات الحرارة الزائدة ، اختيار الريح لأعلى ولأسفل للمستشعر ، حماية انقطاع التيار الكهربائي ، سجل التنبيه ، سجل منحنى الاختبار ، توقف الاختبار ، عرض وقت تشغيل البرنامج
4. جهاز حماية السلامة
4.1 نظام التبريد:
4.1.1 الضغط الزائد للضاغط
4.1.2 ارتفاع درجة حرارة محرك الضاغط
4.1.3 زيادة التيار لمحرك الضاغط
4.2 المختبر:
4.2.1 حماية قابلة للتعديل من درجة الحرارة الزائدة
4.2.2 الحد من درجة حرارة قناة تكييف الهواء
4.2.3 ارتفاع درجة حرارة محرك المروحة
4.3 أخرى:
4.3.1 تتابع طور القدرة الكلي والحماية من فقد الطور
4.3.2 حماية التسرب
4.3.3 تحميل حماية ماس كهربائى
5. التكوينات الأخرى:
كابل الطاقة: AC380V ، ثلاث مراحل خمس أسلاك ، مواصفات الكابل 5 * 10 مم 2 ، طول الكابل 3 أمتار.
6. شروط الاستخدام (الشروط التالية مضمونة من قبل المستخدم):
6.1 المكان:
6.1.1 الأرض مسطحة وجيدة التهوية وخالية من الغازات والغبار القابلة للاشتعال والمتفجرة والمسببة للتآكل
6.1.2 لا يوجد مصدر إشعاع كهرومغناطيسي قوي في الجوار
6.1.3 يوجد مصرف أرضي لتصريف المياه بالقرب من الجهاز (على بعد مترين من وحدة التبريد)
6.1.4 سعة التحميل الأرضية للموقع: لا تقل عن 500 كجم / م 2
6.1.5 اترك مساحة صيانة مناسبة حول الجهاز
6.2 الظروف البيئية:
6.2.1 درجة الحرارة: 5 30 ℃
6.2.2 الرطوبة النسبية: ≤ 85٪ رطوبة نسبية
6.2.3 ضغط الهواء: 86 106kpa
6.3 مصدر الطاقة: AC380V ثلاث مراحل أربع أسلاك + سلك أرضي واقي
6.3.1 سعة الطاقة: 20.0 كيلو واط
6.4 متطلبات بيئة التخزين:
6.4.1 عندما لا يعمل الجهاز ، يجب أن تبقى درجة حرارة البيئة في حدود + 0 45 ℃
