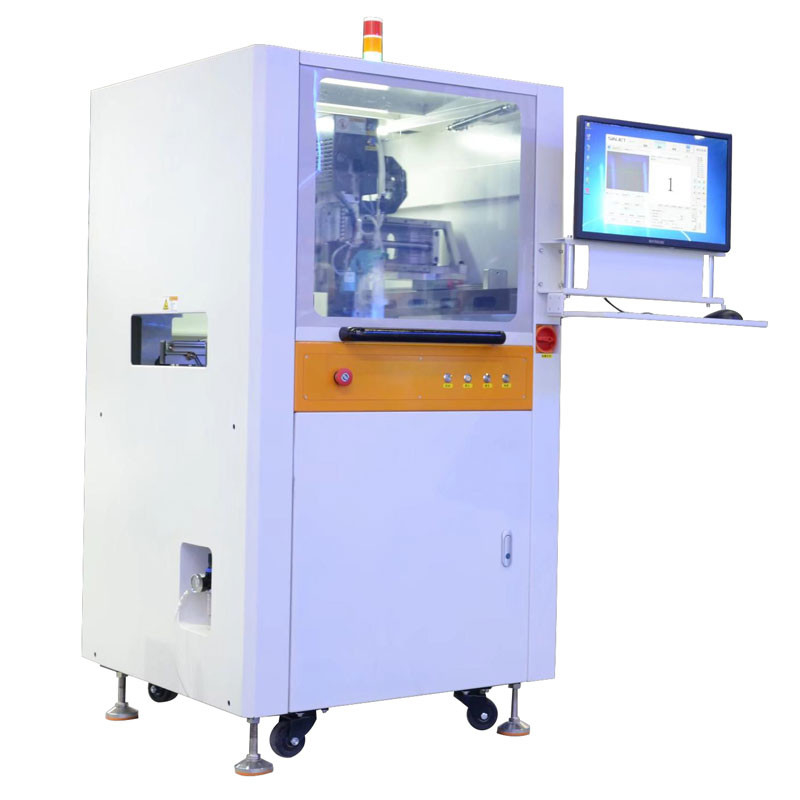

آلة توزيع الغراء الأوتوماتيكية المضمنة PCB 60HZ AC 220V مكافحة الحزام الساكن
CNSMT-E800 آلة توزيع الغراء المضمنة PCB ، موزع الغراء عبر الإنترنت
دقة عالية
تعتمد المكونات الرئيسية لآلة فحص الغراء الأوتوماتيكية عالية السرعة من سلسلة CNSMT-E800 مكونات دولية عالية المستوى ، وأدوات تجميع متقدمة ، وتكنولوجيا وإجراءات تجميع صارمة ، وأدوات فحص مثالية ، ومعايير فحص قاسية ومنهجية ، والتي تضمن بشكل فعال دقة التشغيل المتكرر لـ كل محور ± 0.01 مم CPK أكبر من 1.33.
كفاءة عالية
يضمن التحكم الدقيق في الغراء وخوارزمية الرؤية الدقيقة وخوارزمية الاستيفاء المكاني ثلاثي الأبعاد المتقدمة بشكل فعال التشغيل الدقيق والمستقر للآلة ، دون الحاجة إلى تحريك المحور Z لأعلى ولأسفل.
ثبات عالي
يربط محلول التوزيع الأوتوماتيكي للرش من سلسلة CNSMT-E800 جسم الصمام ، والتوازن الدقيق ، والرؤية ، ووحدات الحركة في سلسلة مع الاتصالات الرقمية لتحقيق مراقبة البيانات في الوقت الفعلي لوزن الغراء ، وطول خط الغراء ، وعرض الخط ، وسمك الغراء ، والموضع ، ونقاط التسرب ، إلخ. باستخدام تقنية التحكم الأوتوماتيكي الرقمي ذي الحلقة المغلقة ، يمكن أن تستجيب بسهولة وسرعة للتغليف عالي الدقة ، والتعبئة ، والربط ، والتجميع والتطبيقات الأخرى للمنتجات المعقدة في مشاريع الإنتاج عالية الموثوقية.
فعاله من حيث التكلفه
CNSMT-E800 يمكن للآلة المتكاملة للفحص والتوزيع الأوتوماتيكي عالي السرعة عبر الإنترنت التعامل مع مجموعة متنوعة من تطبيقات الاستغناء المختلفة ، ومجموعة متنوعة من المنتجات بأحجام ركيزة مختلفة ؛تصميم مضغوط ، ولكن مساحة التشغيل الفعالة لا تقتصر على تزامن ثنائي الصمام ، غير متزامن ثنائي الصمامات ، وتدوير التحميل المرن للوظائف مثل مسارات النقل المزدوجة والإمالة ، وتقنية حل الجهاز الواحد الرائدة للاستغناء عن الفحص ، يوفر تكلفة الشراء ويتجنب بشكل فعال الاستثمار المتكرر للمعدات.
تم تجهيز آلة الكل في واحد للاستغناء عن الغراء الأوتوماتيكي وفحصها CNSMT ومتوافقة مع العديد من تقنيات الاستغناء والفحص البصري ، وتوفر مجموعة متنوعة من حلول الفحص البصري لمسار الغراء بدقة عبر الإنترنت.
سلسلة CNSMT من حلول الرش الآلي والفحص لآلة واحدة ، ودمج تعويض التعرف البصري عالي الدقة ووظائف الفحص البصري لمسار الغراء ، من خلال التحكم الرقمي الكامل وتكنولوجيا المعالجة لعملية الاستغناء ، يمكن استخدامها في مشاريع الإنتاج عالية الطلب .
يمكنه التعامل بسهولة وسرعة مع التغليف والتعبئة والربط والتجميع عالي الدقة والتطبيقات الأخرى للمنتجات المعقدة.إنها تستخدم بشكل أساسي في الإلكترونيات الاستهلاكية ، والترابط اللاصق بالذوبان الساخن ، والتعبئة السفلية ، والتركيب السطحي ، وتعبئة المكدس ، والسدود والتعبئة ، وتعزيز مكون FPC ، والمواد المقواة ، إلخ.
| دقة تحديد الموقع | ± 0.025 مم CPK> 1.33 3 سيغما |
| كرر الدقة | ± 0.02 مم CPK> 1.33 3 سيجما |
| سرعة الجري | 800 مم / ثانية |
| طريقة القيادة | محرك سيرفو + برغي عالي الدقة |
| عدد المحاور | ثلاثة محاور XYZ |
| معلمات الركيزة | |
| الحد الأقصى لحجم الركيزة | 300 * 280 مم |
| الحد الأدنى لحجم الركيزة | 50 * 50 مم |
| سمك الركيزة | 0.4 ~ 6 مم |
| الوزن الأقصى للركيزة | 5 كجم |
| إزالة حافة الركيزة | 2.5 ملم |
| ارتفاع في البحر | 23 ملم |
| ارتفاع ناقل الحركة | 900 ± 40 مم |
| سرعة النقل | 1500 مم / ثانية (الحد الأقصى) |
| طريقة النقل | T kill or two E kill مسار النقل |
| نوع الناقل | حزام صحي عادي أو حزام مضاد للكهرباء الساكنة |
| اتجاه الإرسال | من اليسار إلى اليمين ، من اليمين إلى اليسار أو من اليسار إلى اليسار ، ومن اليمين إلى اليمين |
| البصرية | |
| بكسل الكاميرا | 1.3 مليون بكسل |
| المجال البصري | 6 * 9 ملم |
| مصدر ضوء | ضوء متحد المحور أو ضوء حلقي |
| نوع النقطة المرجعية | علامة أو التعرف على الجسم رقاقة |
| نوع الكاميرا | كاميرا رقمية |
| وضع | تحديد موضع نقطة ، قياس الجسم ، دليل تحديد الحافة اختيارية |
| الاستغناء عن المعلمات | |
| ارتفاع المكون | 30 مم كحد أقصى فوق اللوح و 45 مم أسفل اللوح |
| عدد الصمامات | صمام واحد صمام مزدوج |
| مواصفات دلو بلاستيك | قياسي 30 سم مكعب أو 50 سم مكعب أو 300 سم مكعب أو 50 سم مكعب 30 أو 50 سم مكعب |
| الاستغناء عن السكتة الدماغية | X: 300mm ، Y: 500mm / X: 230mm / Y: 400mm / X: 230mm ، Y: 400mm |
| نموذج موجي | التنظيف بالمكنسة الكهربائية |
| متطلبات أساسية | |
| متطلبات الطاقة | AC220V ± 10٪ 50/60 هرتز |
| متطلبات الهواء المضغوط | 4 ~ 6kgf / سم 2 |
| استهلاك الهواء | حوالي 5 لتر / دقيقة |
| ديامينسيون | 800 * 850 * 1435 ملم |
| وزن | 1000 كجم |
