400 مم لوحة كاملة PCB آلة طلاء تعمل باللمس التحكم PLC

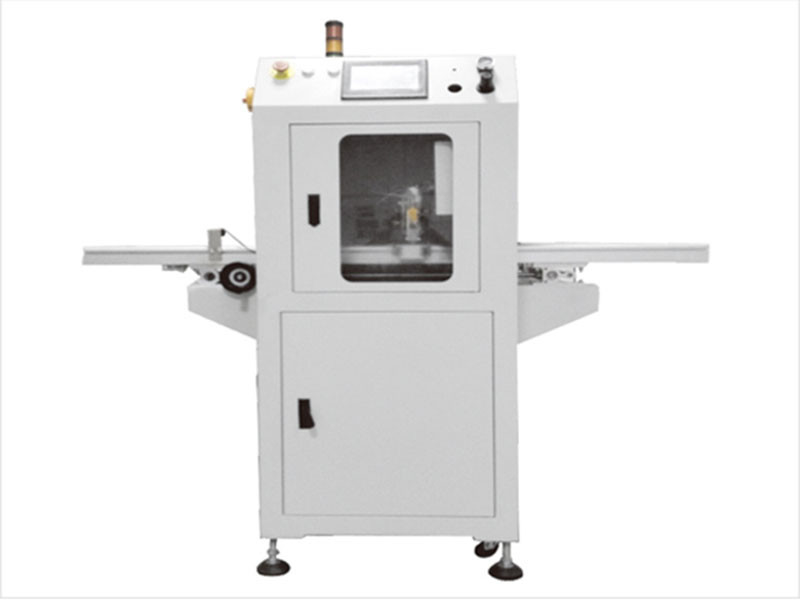

آلة طلاء لوحة PCB الكاملة CNZ-Vision1
| تخصيص | Z- فيجنل |
| نطاق رش ثنائي الفينيل متعدد الكلور (بما في ذلك تركيبات) | ص = 450 مم |
| ارتفاع المكون | 70 حلقة في الجزء العلوي والسفلي من السلسلة |
| مساحة حافة PCB | |
| وضع محرك المحور ص | محرك متدرج + وحدة حزام |
| أقصى سرعة تشغيل للمحور Y | 400-600 مم / ثانية |
| ص دقة التكرار | ± 0.05 مم |
| عمل غبي | قياسي LR (RL) |
| ارتفاع النقل | 920 ± 20 مم |
| سرعة النقل | 0_3.5 م / دقيقة |
| محرك ناقل الحركة | محرك التحكم في السرعة |
| طريقة التحوير | يدويا تحرير المعلمات |
| توزيع الصمام | صمام الانحلال ذو الدقة الواحدة |
| أبعاد | L1060mm * W930mm * H1680mm |
| وزن المعدات | حوالي 350 كجم |
| ضغط هواء المعدات | 0.4-0.6 ميجا بكسل و |
| متطلبات العادم | 900n؟ / ساعة |
| قوة المعدات | AC220V 50 هرتز |
| إجمالي الطاقة للمعدات | 1.2 كيلو واط |
| طريقة التحكم | تحكم PLC بشاشة تعمل باللمس بين الإنسان والآلة |
| برنامج طلاء | برنامج تحكم Li + نظام شاشة تعمل باللمس |
| برمجيا | يدويا تحرير المعلمات |
ميزات تقنية:
أ.جزء التحكم: التحكم في شاشة اللمس + PLC ، البرمجة البسيطة والتشغيل المريح ؛برنامج تشغيل مطور ذاتيًا ، صيانة مريحة.عند تحرير برنامج الرش العامل ، يمكن للمشغل ضبط ارتفاع صمام الرش يدويًا وفقًا لارتفاع المكونات الموجودة على لوحة الدوائر المطبوعة ، وضبط نطاق الرش في البرنامج وفقًا للأبعاد المختلفة لثنائي الفينيل متعدد الكلور.يمكن اختيار صمام غراء النقع عند الرش بدون قطعة عمل ، والذي يمكن أن يمنع بشكل فعال مسدس الغراء والخرطوم من الانسداد بسبب تجفيف الغراء.
ب.جزء الإطار: الإطار مصنوع من تصميم ثني الصفائح المعدنية بالكامل ، وهو قوي ومتين ؛يتم استكمال الصفائح المعدنية عن طريق رش المسحوق الكهروستاتيكي وتكنولوجيا مسحوق الخبز ، وهي جميلة وسهلة التنظيف.
ج.جزء العمل: محرك سيرفو يقود جزء العمل من وحدة الحزام المتزامن للتحرك ، وهو أكثر استقرارًا ودقة.تم إصلاح أجزاء العمل العلوية والسفلية للصمام المطاطي ، ويمكن تعديل الارتفاع يدويًا.يستخدم صمام الرش صمام رشاش صغير عالي الدقة ، وعرض الرش قابل للتعديل.
د.جزء النقل: اتجاه النقل من اليسار إلى اليمين.تعتمد الطاقة محركًا إلكترونيًا للتحكم في السرعة مع صندوق تخفيض ، ونطاق سرعة النقل هو 0-3.5 م / دقيقة.إن خط نقل الألمنيوم المطور ذاتيًا مريح وجميل ، وطريقة النقل هي سلسلة النقل ، ويمكن تعديل عرض النقل يدويًا عن طريق سكة التوجيه الخطية ، مع دقة ضبط أعلى ، نطاق الضبط هو 50-450 مم ؛السلسلة عبارة عن سلسلة من 3 نقاط من الفولاذ المقاوم للصدأ مع سدادة ودبوس طويل.
ه.جهاز اللصق: خزان تخزين بلاستيك 10 لتر بوظيفة الخلط اليدوي وخزان تنظيف من الفولاذ المقاوم للصدأ سعة 2 لتر مصنوع في تايوان.
F.جهاز النقع: استخدام أكواب عادية من الفولاذ المقاوم للصدأ ، وتصميم مبتكر وسهل الاستبدال.
ز.جزء كشف الإضاءة: الجهاز مزود بنظام إضاءة.
تم تصميم آلة طلاء PCB عبر الإنترنت خصيصًا للتحكم في الرش والطلاء الدوراني وطرق أخرى للطلاء السائل لتغطية طبقة من المواد على سطح الركيزة.إنها تستخدم بشكل أساسي للرش الدقيق للطلاء السائل في عملية المنتج إلى الموضع الدقيق للمنتج ، لذلك يطلق عليه بعض الناس آلة نثر الغراء.، آلة حقن الوقود ، إلخ. تستخدم بشكل رئيسي في السلع الجلدية والإلكترونيات والسيارات وغيرها من الصناعات.
يُطلق على خط أتمتة آلة الطلاء أيضًا آلة طلاء أوتوماتيكية بالكامل ، مما يعني أن الجهاز مزود بآلية نقل تلقائية للتغذية والتفريغ ، مما يلغي الموظفين الذين يجمعون المواد ويعزز القدرة التنافسية للمؤسسة.
يوفر نظام الطلاء لخط أتمتة آلة الطلاء منصة نقل ثلاثية المحاور قابلة للبرمجة بالكامل.إنها تتبنى نظام نقل وحدة لولبية دقيقة مع محرك سيرفو باناسونيك ، ويمكن أن تصل دقة تحديد الموقع إلى 0.02 مم.من بينها ، يمكن لاتجاه المحور Z رفع وخفض الفوهة تلقائيًا وفقًا لارتفاع الجهاز ذي الشكل الخاص لضبط نطاق الرش الفردي.هذا يمكن أن يتحكم بشكل أفضل في تأثير الرش في المناطق الرئيسية ويحسن استمرارية الإنتاج.
