آلة طلاء ثنائي الفينيل متعدد الكلور 500 مم المسار المزدوج ناقل مزدوج 500 مم / S.

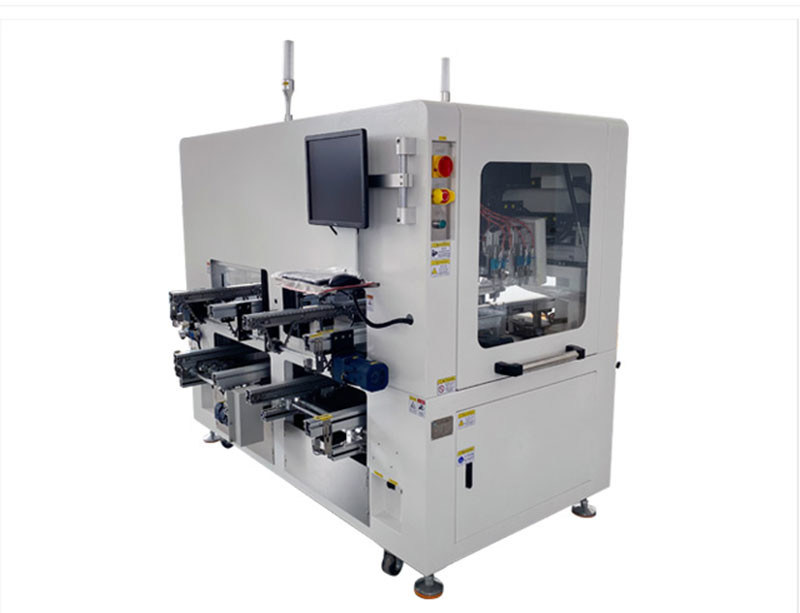

CNZ-Vision5S-2 آلة طلاء المسار المزدوج ، آلة طلاء ثنائي الفينيل متعدد الكلور ذات ناقل مزدوج
تستخدم آلة الطلاء الانتقائي ذات المسار المزدوج بشكل أساسي في خطوط الإنتاج الخاصة متعددة المسارات لمكابس الطباعة ذات المسار المزدوج SMT ، وآلات التنسيب ، ولحام التدفق المزدوج المسار.
يمكن أن تدرك وظيفة آلة واحدة بوظائف متعددة ، والتي لا تحسن كفاءة الإنتاج فحسب ، بل توفر التكاليف أيضًا.يمكن أن تحمل مجموعة متنوعة من مجموعات جسم الصمام المختلفة (نقطة واحدة ورذاذ واحد ، نقطتان وبخاختان ، 4 نقاط) في نفس الوقت ، مما يحل مشكلة كفاءة أحجية الصور المقطوعة للعملاء ويحسن معدل استخدام المعدات.
| حجم الإطار L * W * H | LI500 * 1300 م * 1700 م |
| منصة المعدات | صفيحة من الفولاذ المقاوم للصدأ T5 مم |
| طريقة التحكم | الكمبيوتر الصناعي ، بطاقة التحكم في الحركة |
| طريقة التشغيل | التحكم بالكمبيوتر |
| برمجيا | التدريس / الماوس ولوحة المفاتيح |
| رقم تخزين برنامج التشغيل | أكثر من 1000 |
| ارتفاع نقل ثنائي الفينيل متعدد الكلور: | المسار العلوي 920 ± 20 Gu.المسار السفلي 600 ± 20 قابل للتعديل يدويًا |
| سرعة النقل: | 0 لتر 3 م / دقيقة.قابل للتعديل |
| اتجاه الإرسال: | المسار العلوي l. ~ R.المسار السفلي RL.اعتمادا على الوضع الفعلي |
| طول المسار | 1. السكة العلوية 1500 مم ، مقسمة إلى ثلاثة أقسام 450mnr600mm ^ 450n) ، السكة السفلية 1500mm ، قسم واحد. |
| طريقة تعديل المسار | دليل التكيف |
| عرض تعديل المسار | تلبية 400 ملم |
| طريقة النقل | العاصمة |
| المحور XY / وضع القيادة | محرك سيرفو ، محرك وحدة المحور الكهربائي الدقيق |
| سرعة التشغيل القصوى للمحور XY | 300-500 مم / ثانية |
| دقة تحديد موضع المحور XY | ± 0.02 ملم |
| أقصى سرعة تشغيل للمحور Z. | 300 نانومتر / ثانية |
| وضع محرك المحور Z. | محرك سيرفو • محرك وحدة لولبية دقيقة |
| نوع الصمام: | عدد 2 صمام الانحلال المخروطي لكل مجموعة عمل.2 صمام الانحلال على شكل مروحة |
| حجم لوحة ثنائي الفينيل متعدد الكلور (بما في ذلك تركيبات) | تلبية L430MM * 390MM ، يمكن رش 2160 * 320mm لوحات ثنائي الفينيل متعدد الكلور في نفس الوقت |
| ارتفاع مكون لوحة ثنائي الفينيل متعدد الكلور | الحد الأقصى: ± 50 مم |
| عرض الرش الجزئي | 6-10 مم |
| حجم الخزان | برميل داخلي من الفولاذ المقاوم للصدأ بسعة 10 لتر مع برميل ضغط بوظيفة التحريك - برميل ضغط من الفولاذ المقاوم للصدأ سعة 2 لتر للتنظيف |
| وظيفة الغسيل | وظيفة التنظيف الذاتي للمعدات |
| جزء الإضاءة | مصدر إضاءة معدات إفراز الدم |
| جزء الكشف | الجهاز يأتي مع مصدر ضوء للكشف عن عامل الفلورسنت |
| واجهة بين الطبقة العلوية والسفلية والمعدات الأمامية والخلفية | واجهة اتصال قياسية SMEMA |
| وزن المعدات | تقريبا.6 () () كغ |
| قوة إدخال المعدات | AC220V 50 هرتز |
| مصدر هواء إدخال المعدات | 4-6kgf / سم 2 |
| إجمالي الطاقة للمعدات | 4. OKW |
تسمى آلات طلاء ثنائي الفينيل متعدد الكلور بالرش على الإنترنت أيضًا آلات الطلاء وموزعات الرش.غالبًا ما تستخدم آلات الطلاء في خطوط التجميع الآلية.وتتمثل الوظيفة الرئيسية في وضع غراء خاص مسبقًا على لوحة PCB حيث يحتاج إلى التصحيح ، ثم تمريره عبر الفرن بعد المعالجة.
يتم الطلاء تلقائيًا وفقًا للبرنامج.تستخدم آلة الطلاء بشكل أساسي في الدهانات الثلاثة المضادة للدهانات في عملية المنتج ، ويتم رش غراء الأشعة فوق البنفسجية والسوائل الأخرى وتغطيتها وتنقيطها في كل موضع منتج ، ويمكن استخدامها لرسم الخطوط أو الدوائر أو الأقواس.
تشتهر آلات الطلاء الأوتوماتيكية عبر الإنترنت أيضًا بتطبيق الطلاء ثلاثي المقاومة في جميع التطبيقات الصناعية ، وهي تتطور وتتحسن باستمرار مع التطوير المستمر لآلات الطلاء.
يمكن لعملية المعالجة الكاملة لثلاثة مواد مضادة للدهانات أن تحقق العملية برمتها من رش غراء خاص إلى تكامل المعالجة.سوف يتحسن مستقبل آلة الطلاء بشكل أفضل.بعد كل شيء ، فإن الأداء النفاث عالي السرعة هو أكثر من مجرد هذه الميزة.هناك أسباب أخرى تجعل العديد من المصانع تختاره لخطوط التجميع الخاصة بهم.
مبدأ العمل لآلة الطلاء المطابقة عبر الإنترنت
1. اعتماد الكمبيوتر الصناعي + لوحة التحكم بطاقة ، شاشة عرض بلورية سائلة كبيرة ، عملية مريحة وبرمجة بسيطة ؛
2. عند تحرير برنامج العمل ، يمكن للمشغل اختيار مسدسات رش مختلفة وفقًا لعرض المكونات الموجودة على PCB ، ويمكن أن ترتفع وتنخفض بشكل تعسفي وفقًا لارتفاع المكونات الموجودة على PCB ؛
3. يمكن للجهاز تخزين جميع البرامج المحررة ، ويمكن للمشغل الاتصال بالبرامج المقابلة وفقًا للوحات PCB المختلفة ؛
4. وظيفة مقاومة المعالجة الأوتوماتيكية يمكن أن تمنع بشكل فعال مسدس الغراء والخرطوم من الانسداد بسبب تجفيف الغراء.
5. تأتي المعدات مع مصدر ضوء للكشف عن الأشعة فوق البنفسجية ، ويمكن ملاحظة تأثير الرش في الوقت الحقيقي أثناء عملية الرش.
6. استخدم نوعين من صمامات الغراء لمشاركة الوقت ، ويمكن تنفيذ طلاء انتقائي بزاوية مائلة ، وتجنب الرش خارج المنطقة المحددة ، وذلك لتجنب عملية التصوير وإزالة الفيلم والإصلاح:
7. عملية الطلاء والتجميع الأوتوماتيكية تزيد من الإنتاجية بشكل كبير.
8. كمية وسماكة الطلاء للطلاء ذو الثلاثة مقاومة على كل منتج متسق ، واتساق المنتج مرتفع ، وجودة الإثبات الثلاثة مستقرة وموثوقة.
9. وفر العمالة ، وفر تكلفة المواد الاستهلاكية مثل الشريط الواقي ووفر الوقت لربط وإزالة الشريط الواقي ، مما يقلل بشكل كبير من تكاليف الإنتاج واستخدام العمالة.
10. تعتمد الآلة هيكلًا مغلقًا بالكامل ولديها نظام استرداد غاز العادم متعدد الزوايا ونظام الصرف الصحي لتجنب تلوث الهواء في الورشة ، وحماية صحة الموظفين ، وخلق بيئة عمل.
