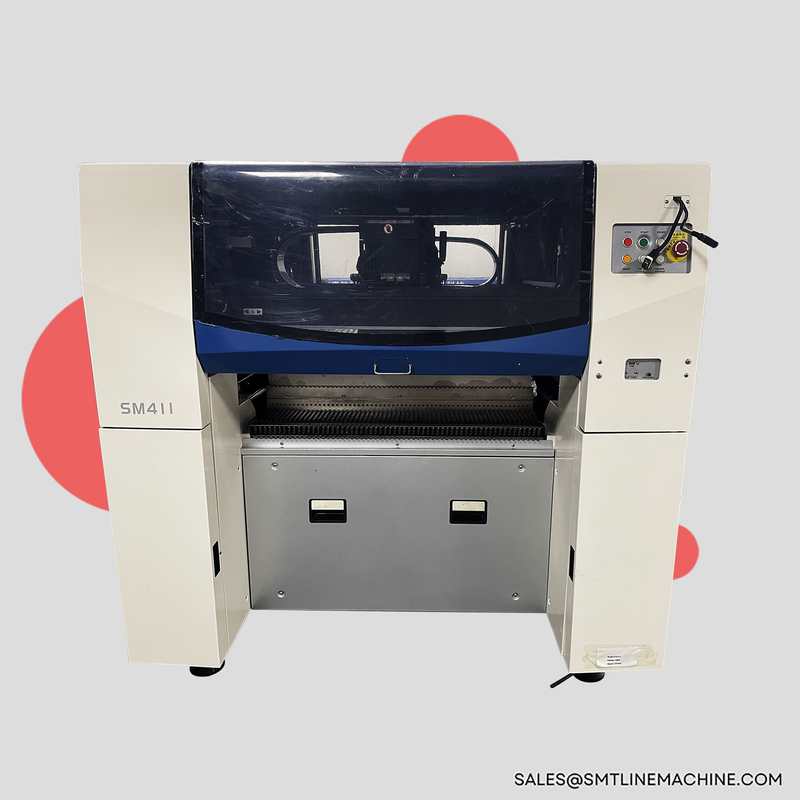

آلة Samsung SM411 SMT Pick Place هي آلة آلية عالية السرعة عالية الدقة بحجم L1400mm X W1400mm X H1400mm.لديها سرعة تركيب أقصاها 6000CPH ويمكن التعامل مع مكونات تصل إلى 25mm في ارتفاعمع سرعة التثبيت السريعة التي تصل إلى 42k CPH (IPC9850) ، فإنه يوفر دقة عالية وموثوقية نهائية عندما يتعلق الأمر بدقة التثبيت والسرعة.
| المعلم | القيمة |
|---|---|
| سمك الـ PCB | 0.38ملم 4.2ملم |
| حجم الجهاز | L1650 × 1690 × 1535mm |
| سرعة التثبيت | 6000CPH |
| ارتفاع المكونات | أقصى 25ملم |
| نظام التحكم | PLC |
| حجم المكونات | 0402-5050 |
| عدد الفوهات | 8 |
| عدد الرؤوس | 2 |
| النوع | أوتوماتيكي |
| الوزن | 1820 كجم |
| نظام الرؤية | نعم.. |
| سرعة التثبيت | رقاقة 42k CPH (IPC9850) |
آلة تحديد المواقع SMT
آلة Samsung SM411 هي آلة مثالية للخطوط الإنتاجية SMT. وهي مجهزة بنظام رؤية عالي الدقة ولديها دقة عالية من الشريحة / IC±50m ((Cpk1.0) ،سرعة سريعة 0.086sec/Chip ، وأداء موثوق به. آلة SM411 للاختيار والوضع لديها مصدر طاقة قوي من AC220V / 50HZ ، ووزن 1820KG.وهو معتمد مع OPP ومتاحة في الحد الأدنى للكميات الطلبية من 2 مع عبوة خشبية. وقت التسليم هو في غضون 10 أيام وقدرة التوريد هو يوميًا. هذه آلة الاختيار والمكان مناسبة للدقة العالية والسرعة العالية والإنتاج عالية الكفاءة.
اسم العلامة التجاريةسامسونج SM411 لقطة ووضع آلة
رقم الطراز:سامسونج SM411
مكان المنشأ:الصين
شهادة:أوب
الحد الأدنى لكمية الطلب:2
تفاصيل العبوة:صندوق خشبي
وقت التسليم:10
القدرة على التوريد:يومياً
اسم المنتجآلة تحديد المواقع SMT
الدقة:± 0.02 ملم
حجم الـ PCB:الحد الأقصى: L50 × 40mm 510 × 460mm
النوع:أوتوماتيكي
ضغط الهواء:0.5 ~ 0.7MPa ((5.1 ~ 7.1kgf/cm2)
سامسونج SM411 الاختيار ووضع آلة توفر أعلى سرعة ودقة لمساعدتك على مواكبة صناعة الإلكترونيات المتطورة باستمرار.يأتي مع نظام رؤية لضمان أن جميع المكونات وضعت بدقة.
هذه الآلة من سامسونج ذاتية التشغيل بالكامل، مما يسمح لك بوضع المكونات بسرعة وسهولة.كما يحتوي على نظام ضغط الهواء قابلة للتعديل لضمان أن يتم وضع المكونات بدقة.
نحن نقدم مجموعة واسعة من الدعم التقني والخدمة لآلات SMT Pick Place الخاصة بنا.فريقنا يتكون من المهنيين ذوي الخبرة الذين لديهم معرفة في أحدث التقنيات والاتجاهات المتعلقة مع آلات SMT Pick Placeفريقنا هنا لمساعدتك على زيادة أداء آلة "إس إم تي بيك بلاس" الخاصة بك وضمان طول عمرها.
نحن نقدم الخدمات التالية:
إذا كان لديك أي أسئلة أو تحتاج إلى مساعدة مع آلة SMT Pick Place الخاصة بك، يرجى عدم التردد في الاتصال بنا.نحن ملتزمون بتزويدك بأفضل خدمة العملاء والدعم الممكن.
التعبئة والنقل:
يتم تعبئة آلة التثبيت SMT في عبوته الأصلية وتشحنها في صندوق آمن ثم نقل الصناديق الخشبية في صندوق مغطى لحماية محتوياتها ثميتم تسليم الصندوق المملأ إلى عنوان العميل.
معايير آلة تركيب سامسونج SM411:
سرعة التثبيت: رقاقة 42k CPH (IPC9850)
المكونات المقابلة: MAX.0402-14mm (ارتفاع المكونات: H=12mm)
دقة التثبيت: رقاقة/IC ± 50m (Cpk1.0)
الهياكل المقابلة: L510 * W250 * 2LANE (القياسية) L510 * W460 * 1LANE (القياسية) / ماكس.
السرعة النظرية لـ SMT: 0.086sec/الشريحة
رأس التثبيت: 6 * 2 IPC9850 1608CHIP: CPH 42000 IPC9850 SOP: CPH 30000
دقة التثبيت: ± 0.05 μ M @ 3 b / الشريحة
نطاق مكونات التثبيت/الجزء المطبق: 0603 (0201) ~□ 14mm الشريحة، SOP، QFP، BGA
الحد الأدنى للتباعد بين الدبوسات (QFP) الحد الأدنى للتباعد بين الكرات (QFP) 0.5mm (BGA) / 0.65mm (BGA) Max. H=12mm
حجم PCB للتركيب / حجم PCB: L50 × 40mm ~ 510 × 460mm
سمك PCB المطبقة: 0.38mm ~ 4.2mm
الأبعاد الخارجية/أبعاد الآلة: 1650 × ألف ستمائة وتسعين × 1535mm
استهلاك الطاقة: AC200/208/220/240/380/415 فولت (50/60 هرتز، 3Phase) ماكس. 5.0kVA
استهلاك الغاز: 0.5 ~ 0.7MPa (5.1 ~ 7.1kgf / cm2)
الوزن: 1820 كجم
نظام التشغيل: الكوري، الصيني، الإنجليزي/الكوري الصيني الإنجليزي
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
