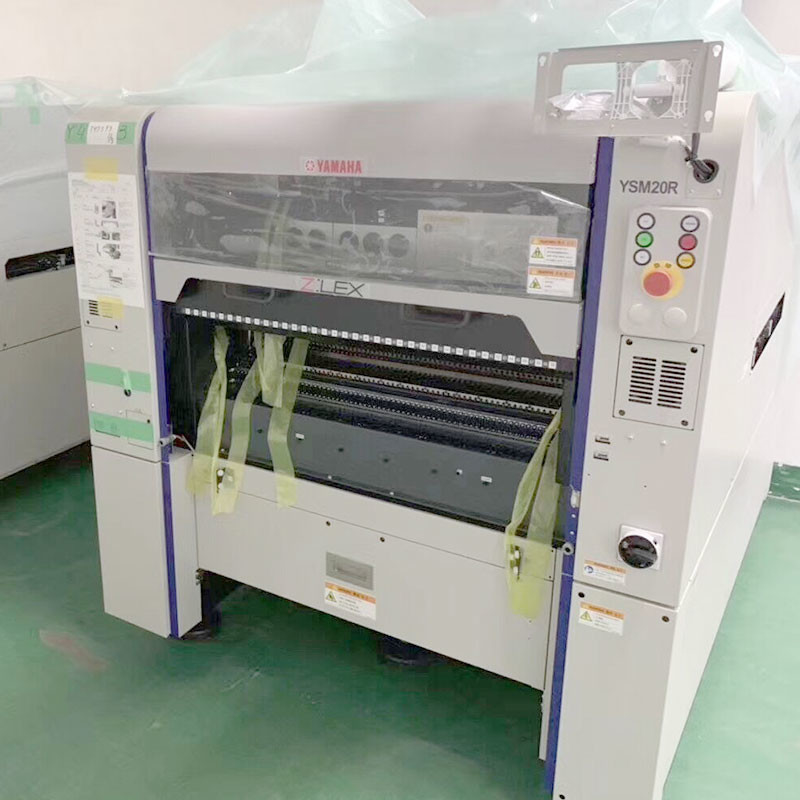

Ysm20r Yamaha Smt Pick And Place آلة Pcb 0.45MPa 400v 3 Phase
YAMAHA YSM20R Pick And Place آلة-CNSMT
CNSMT هي مورد SMT موثوق به ويمكن الاعتماد عليه وأكثر موثوقية في Shenzhen China.لدينا خبرة قوية لمدة 10 سنوات في الصناعة المذكورة ، مما يمنحنا ميزة على موردي SMT الآخرين حولنا.
شركتنا مدعومة من قبل محترفين ذوي مهارات عالية يفهمون آلات SMT من الداخل والخارج.لدينا أيضًا فريق محترف يهتم بجميع طلبات العملاء لضمان الجودة العالية والشحن السريع طوال الوقت.
تتمتع CNSMT بسمعة طيبة في خدمة العملاء الجيدة والتسليم السريع للطلبات.لماذا نحن قادرون على تحقيق ذلك؟بسبب ما يلي:
مواصفات YAMAHA YSM20R:
| نموذج |
| YSM20R TypePV |
| YSM20R النوع |
| حجم اللوحة المستهدفة |
| نموذج أحادي القضيب: L810 × W490 ، L50 × W50 |
| نموذج ناقل مزدوج: ※ ** المحور X هو النموذج بمواصفات شعاع مزدوج |
| عند إرسال لوحة واحدة: L810 × W490 ، L50 × W50 |
| عند إرسال لوحين: L380 × W490 ، L50 × W50 |
| رأس وضع / مكونات قابلة للتركيب |
| رأس وضع عالمي عالي السرعة (HM) ※: |
| 0201 ～ W55 × L100mm ، إرتفاع أقل من 15mm |
| ※ من أجل وضع مكون 0201 ، يرجى الاتصال بنا بشكل منفصل. |
| رأس وضع على شكل خاص (FM): |
| 03015 ～ عرض 55 × طول 100 مم ، ارتفاع أقل من 28 مم |
| رأس وضع عالمي عالي السرعة (HM): |
| 03015 ～ عرض 55 × طول 100 مم ، ارتفاع أقل من 15 مم |
| رأس وضع على شكل خاص (FM): |
| 03015 عرض 55 × طول 100 مم ، ارتفاع 28 مم أو أقل |
| القدرة على التركيب |
| (أفضل ظروف الشركة) |
| شعاع مزدوج المحور X: رأس وضع عالمي عالي السرعة (HM) × 2 |
| 95000 CPH |
| شعاع مزدوج المحور X: رأس وضع عالمي عالي السرعة (HM) × 2 |
| 90،000 CPH |
| دقة التنسيب |
| ± 0.035 مم (± 0.025 مم) Cpk ≧ 1.0 (3σ) عندما تكون أفضل الظروف لشركتنا (باستخدام المكونات القياسية للتقييم) |
| عدد المغذيات التي يمكن تركيبها |
| رف التغذية الثابت: 140 أكثر (تم تحويله بواسطة شريط 8 مم) |
| عربات التزود بالوقود لمرة واحدة: 128 أخرى (تم تحويلها بواسطة شريط 8 مم) |
| علبة التغذية الأوتوماتيكية: 30 طبقة (النوع الثابت: عند التجهيز بـ sATS30 ، أكثر) ، 10 طبقات (نوع النقل: عند التجهيز بـ cATS10 ، أكثر) |
| مواصفات الطاقة |
| ثلاث مراحل AC 200/208/220/240/380/400 / 416V ± 10٪ 50 / 60Hz |
| مصدر هواء الإمداد |
| فوق 0.45 ميجا باسكال ، نظيفة وجافة |
| الأبعاد (باستثناء النتوءات) |
| الطول 1،374 × العرض 1،857 × الارتفاع 1،445 ملم (** الجسم الرئيسي) |
| وزن الجسم |
| حوالي 2050 كجم (** الجسم الرئيسي) |
| تشير YSM20R-1 و YSM20R (SV) -1 إلى أن الجهاز يحتوي على مجموعة واحدة من أذرع المواضع ؛يشير YSM20R-2 و YSM20R (SV) -2 إلى أن الجهاز يحتوي على مجموعتين من أذرع المواضع. |
| نموذج | ياماها YSM20R |
|
ثنائي الفينيل متعدد الكلور القابل للتطبيق (حارة واحدة) ثنائي الفينيل متعدد الكلور (خط مزدوج) |
810 × 490 إلى 50 × 50 (طول عرض) للمحور 2 شعاع X فقط 1 ثنائي الفينيل متعدد الكلور: 810 × 490 إلى 50 × 50 (LW) 2 ثنائي الفينيل متعدد الكلور: 380 × 490 إلى 50 × 50 (LW)
|
| رأس مع المكونات المناسبة |
رأس عالي السرعة: 0201 مم إلى 55 × 100 مم |ارتفاع 15 ملم كحد أقصى
رأس مرن: 03015 ملم إلى 55 × 100 ملم |ارتفاع 28 ملم كحد أقصى
|
| التركيب في الظروف المثلى حسب محرك YAMAHA | المحور X 2-شعاع: رأس عالي السرعة متعدد الأغراض × 2 = 95000 CPH |
| دقة التركيب |
± 0.035 مم (± 0.025 مم) Cpk ≧ 1.0 (3σ) ملاحظة: في ظل الظروف المثلى كما هو محدد بواسطة Yamaha Motor |
| عدد أنواع المكونات |
اللوحة الثابتة: بحد أقصى 140 نوعًا (التحويل لوحدة تغذية الشريط 8 مم) تبادل عربة التغذية: بحد أقصى 128 نوعًا (التحويل لوحدة تغذية الشريط 8 مم) صواني لـ 30 نوعًا (النوع الثابت: الحد الأقصى لـ sATS30) و 10 أنواع (نوع النقل: الحد الأقصى مع cATS10) |
| مزود الطاقة | 3 أطوار تيار متردد 200/208/220/240/380/400 / 416V +/- 10٪ 50 / 60Hz |
| مزود الهواء | 0.45 ميجا باسكال أو أكثر بحالة جافة ونظيفة |
| أبعاد | 1،374 × 1،857 × 1445 ملم (LWH) |
| وزن | Est.2050 كجم |
الريش:
حل رأس واحد - يتيح لك الحل ذو الرأس الواحد لـ YAMAHA YSM20R العمل على مجموعة أكبر من الرقائق بدءًا من الشرائح الصغيرة جدًا (0201 مم) إلى الأكبر منها مثل (55 × 100 مم).ونظرًا لأنه يأتي برأس مرن أيضًا ، يمكن لـ YAMAHA YSM20R العمل مع مكونات غريبة الشكل.
عملية التركيب السريع - تتميز آلة التثبيت هذه بسرعة فائقة تصل إلى 95000 شريحة في الثانية.هذه السرعة 5٪ أسرع مقارنة بالموديلات الأخرى في نفس المستوى.
كاميرا مسح ضوئي واسعة - تساعد كاميرا المسح العريض المحسّنة في تعزيز التثبيت الأسرع بسبب قدرة الكشف الأسرع.تم تركيب مصابيح جانبية أيضًا لزيادة الإنتاجية.
تنويعات الشعاع - هناك نوعان من الحزم المتاحة للمحور X يمكنك الاختيار من بينها لتحسين قدرتك على الإنتاج والتركيب.
ناقل - يمكن أن تدعم ناقلات مزدوجة أو متعددة.
Yamaha Mounter YSM10 هي آلة متعددة الوظائف للأغراض العامة ، يمكنها تركيب مكونات صغيرة 03015mm مكونات W55 * L100mm ، وعدد المكونات التي يمكن تركيبها في الساعة هو 46000.
حجم PCB الذي يمكن تركيبه هو 510 * 460mm.يوجد 10 رؤوس فوهات يمكن تركيبها.10 فوهات.
آلة التنسيب Yamaha YSM20R هي آلة وضع عالية السرعة يمكنها تركيب مكونات صغيرة 03015 مم W55 * L100mm ، وعدد المكونات التي يمكن تركيبها في الساعة هو 90000.
حجم PCB الذي يمكن تركيبه هو 810 * 490 مم.يوجد 20 رأس فوهة يمكنها استيعاب 20 فوهة ، مغذي SS8mm 140
هذه فقط بعض الأسباب التي جعلت CNSMT تحافظ على معدل رضا مرتفع وسمعة ممتازة عندما يتعلق الأمر بتزويد جميع آلات ومعدات SMT.
ما المنتج الذي يمكن أن تصنعه YAMAHA YSM20R؟
منتجات التثبيت العادية Yamaha YSM20
1. مصابيح LED: مصابيح LED ، مصابيح كشاف LED ، مصابيح سيارة LED ، مصابيح سقف LED ، إلخ.
2. فئة الإضاءة: شريط إضاءة غسالة الجدار LED ، الأنبوب الرقمي ، أنبوب الحاجز ، ضوء قوس قزح LED ، إلخ.
3. الشاشات: شاشات LED المثبتة على السطح ، وحدات LED ، إلخ.
4. مصابيح LED عالية الطاقة: أنفاق LED ، وأضواء الشوارع ، وأضواء الكشاف ، وأضواء السيارة ، ومصابيح المكتب LED ، وطائرات 1W 3W ، والأسطح الكروية ، ومصابيح LED ثنائية الوضع ، إلخ.
5. المنتجات الإلكترونية: اللوحات الأم للكمبيوتر ، واللوحات الأم MP3 ، واللوحات الأم لإمداد الطاقة ، ولوحات إمداد الطاقة بإضاءة LED ، وإمدادات الطاقة LED ، ومحركات LED ، ووحدات LED ، وشاشات LED ، إلخ.
6. مناسبة لمنتجات LED بحجم 810X490MM ، الطائرات بدون طيار ومنتجات التكنولوجيا المتطورة الأخرى
7 ، الهواتف المحمولة ، العدسات ، الكاميرات ، الطاقة الشمسية ، الفضاء ،
خصائص استهلاك الطاقة في ياماها
تستخدم آلة التنسيب من سلسلة YSM أحدث التقنيات ، وتبلغ إمداد الطاقة للآلة بأكملها 1.1 كيلوواط.
على سبيل المثال ، استهلاك الكهرباء في الصناعة هو 1 يوان / كيلو وات ساعة ، ويتم حسابه بالعمل 24 ساعة في اليوم ، و 5 سنوات هي وحدة الحساب.
تبلغ إمداد الطاقة لآلة التنسيب 1.1 كيلووات 1.1 × 24 × 365 × 5 سنوات × 1 = 48180 يوان / يوان صيني
ماذا نقدم؟
لدينا قائمة بالآلات المتاحة بسهولة للشحن ، مثل YAMAHA YSM20R.لقد استخدمنا YAMAHA YSM20R المستخدم والجديد تمامًا في متجرنا ، وإذا كنت بحاجة إلى مزيد من المساعدة حول آلة التثبيت هذه ، فيرجى إخبارنا بذلك.

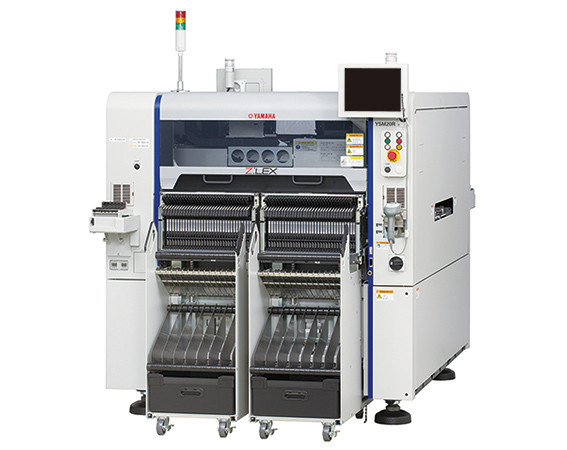

ياماها YSM20R
YAMAHA YSM20R هي أسرع آلة تركيب في العالم لفئتها وتجعل الحل برأس واحد إلى مستوى جديد تمامًا.إنه بالتأكيد أسرع من YSM20 (أكثر من 5٪) ويمكنه العمل باستمرار دون الحاجة إلى إيقاف الجهاز.إنها آلة تركيب معيارية عالية السرعة مطلوبة من قبل العديد من مصانع SMT حول العالم.
أسباب أخرى لماذا يجب أن تحصل على YAMAHA YSM20R
أسئلة مكررة
سؤال: كيف يمكنني تقديم طلب لشراء YSM20R؟
إجابه: إذا كنت مستعدًا لتقديم طلب لشراء Yamaha YSM20R ، فيرجى إرسال بريد إلكتروني إلينا حتى نتمكن من إرسال تأكيد الطلب إليك مع التفاصيل الأخرى التي تحتاج إلى معرفتها مثل ما يلي:
بمجرد تلقينا ردك ودفعك ، سنقوم بالفحص النهائي للآلة ونشحنها إليك.
سؤال: ماذا لو كانت الآلة لا تعمل بشكل صحيح بمجرد وصولها إلي.ماذا ستفعل؟
إجابه: نؤكد لك أن الجهاز سيعمل بمجرد وصوله إليك.إذا كان لديك أي قلق من هذا القبيل ، سنكون أكثر من سعداء لمساعدتك من خلال العمل معك عبر مكالمة فيديو ، أو إرسال قطع غيار إذا لزم الأمر ، أو حتى الذهاب إلى موقعك للفحص.
سؤال: هل من السهل استخدامه؟
إجابه: نعم ، إنه سهل الاستخدام للغاية.سنوفر دليلًا باللغة الإنجليزية لهذا جنبًا إلى جنب مع فيديو تعليمي.إذا كنت بحاجة إلى مزيد من المساعدة ، فيمكنك الاتصال بنا حتى نتمكن من مساعدتك عبر الإنترنت.
سؤال: ما المنتج الذي يمكن أن تستخدمه YAMAHA YSM20R؟
الإجابة: يمكن استخدام YAMAHA YSM20R لجميع منتجات SMT ، لأن هذه آلة انتقاء ووضع متعددة الوظائف ، ويمكن تركيبها من 01005 إلى 100 مم ، لذلك سواء كنت تقوم بتركيب منتجات LED أو منتجات عالية الدقة ، فإن YAMAHA YSM20R سيكون خيارك الأفضل .
