| نموذج | YSM20R |
|---|---|
| ينطبق ثنائي الفينيل متعدد الكلور | حارة واحدة الطول ٨١٠ × العرض ٤٩٠ إلى الطول ٥٠ × العرض ٥٠ المرحلة المزدوجة ملاحظة: لخيار الشعاع ثنائي المحور X فقط نقل 1PCB: L810 x W490 إلى L50 x W50 نقل 2PCB: L380 x W490 إلى L50 x W50 |
| الرأس / المكونات القابلة للتطبيق | رأس متعدد (HM) عالي السرعة * 0201 مم إلى W55 × L100 مم ، الارتفاع 15 مم أو أقل المكونات ذات الشكل الفردي (FM: Multi Flexible) الرأس: 03015 مم إلى عرض 55 × طول 100 مم ، ارتفاع 28 مم أو أقل |
| القدرة على التركيب (في ظل الظروف المثلى كما هو محدد بواسطة Yamaha Motor) |
المحور X 2 شعاع: متعدد الأغراض عالي السرعة (HM: متعدد السرعة) رأس × 2 95000 CPH |
| دقة التركيب | ± 0.035 مم (± 0.025 مم) Cpk ≧ 1.0 (3σ) (في ظل الظروف المثلى على النحو المحدد بواسطة Yamaha Motor عند استخدام مواد التقييم القياسية) |
| عدد أنواع المكونات | اللوحة الثابتة: ماكس.140 نوعًا (تحويل لوحدة تغذية الشريط 8 مم) تبادل عربة التغذية: ماكس.128 نوعًا (تحويل لوحدة تغذية الشريط 8 مم) صواني لـ 30 نوعًا (النوع الثابت: بحد أقصى ، عند تركيبه بـ sATS30) و 10 أنواع (نوع النقل: كحد أقصى ، عند تركيبه بـ cATS10) |
| مزود الطاقة | 3 أطوار تيار متردد 200/208/220/240/380/400 / 416V +/- 10٪ 50 / 60Hz |
| مصدر تزويد الهواء | 0.45 ميجا باسكال أو أكثر بحالة جافة ونظيفة |
| البعد الخارجي (باستثناء التوقعات) | الطول 1،374 × العرض 1،857 × الارتفاع 1،445 ملم (الوحدة الرئيسية فقط) |
| وزن | تقريبا.2،050 كجم (الوحدة الرئيسية فقط) |

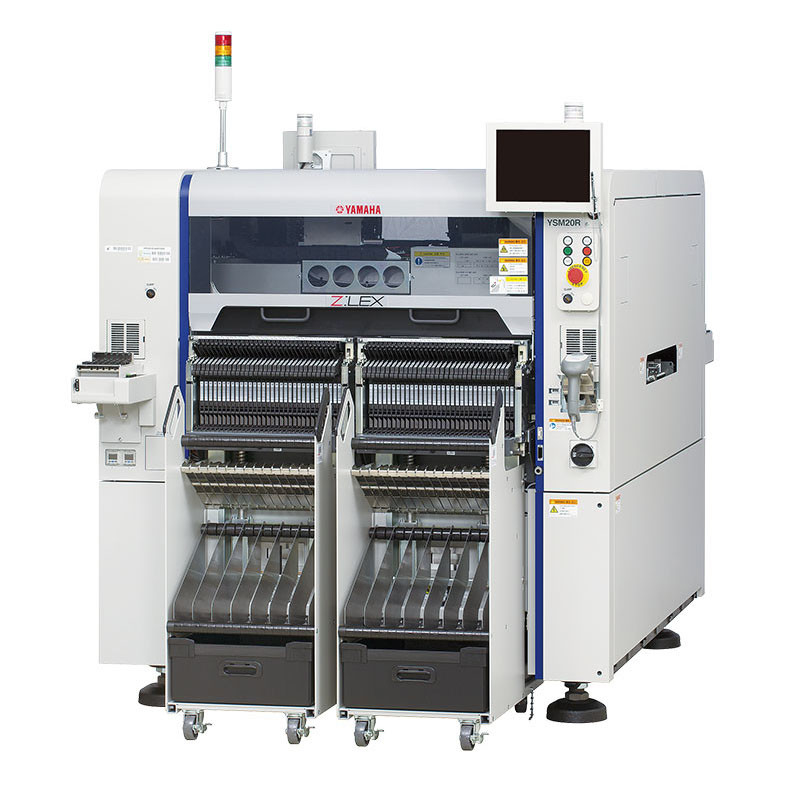

س: ما هي آلة الالتقاط والمكان Yamaha YSM20R؟

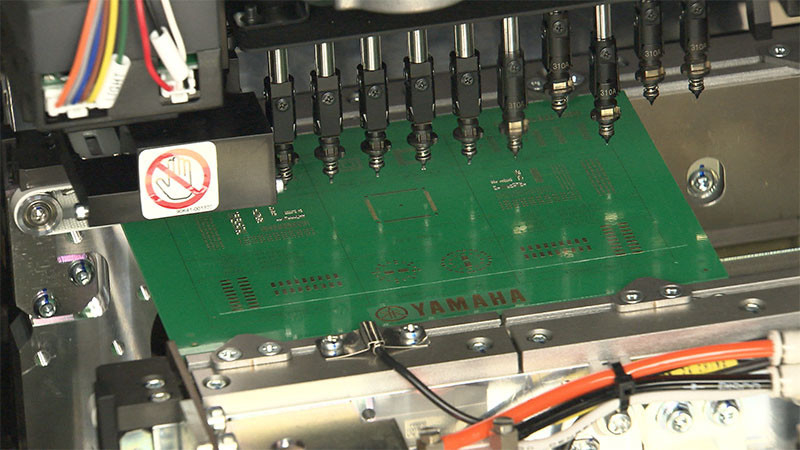

ج: إن آلة الالتقاط والمكان Yamaha YSM20R هي تقنية متقدمة تستخدم في تجميع الإلكترونيات.إنه مصمم لالتقاط المكونات الإلكترونية تلقائيًا ووضعها بدقة على لوحات الدوائر المطبوعة (PCBs) أثناء عملية التصنيع.
س: ما هي الميزات الرئيسية للياماها YSM20R؟
ج: يتميز Yamaha YSM20R بالعديد من الميزات الرئيسية ، بما في ذلك الرؤوس الدوارة عالية السرعة لوضع المكونات بدقة ، ومعدل وضع رائع يصل إلى 90.000 مكون في الساعة ، ودعم مجموعة كبيرة من أحجام المكونات ، ونظام رؤية متقدم لمحاذاة المكونات تلقائيًا ، مغذيات ذكية للتحميل الفعال ، وواجهة سهلة الاستخدام لسهولة البرمجة والمراقبة.
س: ما هي أنواع المكونات التي يمكن لـ YSM20R التعامل معها؟
ج: يمكن لـ YSM20R التعامل مع مجموعة كبيرة من أحجام المكونات ، بدءًا من المكونات الصغيرة 0201 (0.25 مم × 0.125 مم) حتى المكونات الأكبر حجمًا بقياس 45 مم × 100 مم.وهي متوافقة مع المكونات الموجودة في الصواني ، وبكرات الشريط اللاصق ، والشرائط المقطوعة.
س: ما مدى دقة Yamaha YSM20R؟
ج: يوفر YSM20R دقة استثنائية في وضع المكونات.تضمن التكنولوجيا المتقدمة ونظام الرؤية الخاص بها التوافق الدقيق ، مما يقلل من مخاطر الخطأ في المكان أو الأخطاء.
س: هل يمكن لـ Yamaha YSM20R التكيف مع متطلبات الإنتاج المختلفة؟
ج: نعم ، YSM20R قابل للتكيف بدرجة كبيرة.إنها تتميز بمغذيات ذكية تقوم تلقائيًا باكتشاف المكونات وتحميلها ، مما يقلل من وقت الإعداد ويسمح بإجراء تغييرات سريعة.تسهل الواجهة سهلة الاستخدام البرمجة والمراقبة ، مما يتيح للمشغلين التكيف مع متطلبات الإنتاج المختلفة بكفاءة.
س: هل ياماها YSM20R موثوق ودائم؟
ج: إطلاقا.تم تصميم YSM20R مع وضع المتانة في الاعتبار ، مما يجعلها مناسبة لبيئات الإنتاج الصعبة.وهو يشتمل على إمكانات متقدمة للكشف عن الأخطاء والتشخيص الذاتي لتقليل وقت التوقف عن العمل وضمان الصيانة الاستباقية.
س: كيف يمكن لـ Yamaha YSM20R تعزيز كفاءة الإنتاج؟
ج: إن YSM20R يحسن بشكل كبير من كفاءة الإنتاج.
س: ما هي الميزات الرئيسية للياماها YSM20R؟
ج: تشمل الميزات الرئيسية للياماها YSM20R ما يلي:
القدرة على التنسيب عالية السرعة: يمكنها تحقيق سرعة وضع قصوى تصل إلى 90،000 عنصر في الساعة (cph) ، مما يجعلها مناسبة للإنتاج بكميات كبيرة.
نظام جسر مزدوج الشعاع: تستخدم الماكينة هيكلًا جسريًا مزدوج الشعاع برأسين مستقلين ، مما يسمح بوضع مكونات مختلفة في وقت واحد لزيادة الكفاءة.
نطاق واسع للمكونات: يمكنه التعامل مع مجموعة واسعة من أحجام المكونات ، من 0201 متري (0.2 مم × 0.1 مم) إلى 45 مم × 100 مم.
نظام رؤية متقدم: تم تجهيز YSM20R بكاميرا رقمية عالية الدقة وخوارزميات متقدمة لمعالجة الصور من أجل التعرف الدقيق على المكونات وتحديد موضعها بدقة.
المرونة والقابلية للتوسيع: إنه يوفر تكوينات مختلفة للمغذي ويمكن أن يستوعب ما يصل إلى 120 شريطًا أو مغذيات لاصقة.إنه متوافق أيضًا مع مفهوم القواسم المشتركة لـ Yamaha ، مما يسمح بالتكامل السهل مع معدات Yamaha SMT الأخرى.
واجهة سهلة الاستخدام: تتميز الماكينة بواجهة سهلة الاستخدام وسهلة الاستخدام ، مما يسهل على المشغلين إعداد عملية الإنتاج وبرمجتها ومراقبتها.
س: ما هي مزايا استخدام Yamaha YSM20R؟
ج: تتضمن بعض مزايا استخدام Yamaha YSM20R ما يلي:
وضع عالي السرعة: تسمح إمكانيات الماكينة عالية السرعة بالإنتاج الفعال وتقليل أوقات الدورات وزيادة الإنتاجية.
الدقة والموثوقية: يضمن نظام الرؤية المتقدم والتحكم الدقيق في الحركة لجهاز YSM20R تحديد موضع المكونات بدقة ، وتقليل الأخطاء وتحسين الجودة الشاملة.
تعدد الاستخدامات: بفضل مجموعة المكونات الواسعة وخيارات التغذية المرنة ، يمكن لـ YSM20R التعامل مع متطلبات التجميع المختلفة ، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات.
إمكانيات التكامل: يمكن دمج YSM20R بسلاسة مع معدات Yamaha SMT الأخرى ، مما يسمح بعملية إنتاج مبسطة وتعظيم الكفاءة الكلية.
الدعم والخدمة: تمتلك Yamaha شبكة عالمية من مراكز الخدمة وفرق الدعم ، مما يضمن المساعدة في الوقت المناسب والوصول إلى قطع الغيار للحفاظ على تشغيل الماكينة بسلاسة.
س: ما هو الحد الأقصى لحجم ثنائي الفينيل متعدد الكلور الذي يمكن لجهاز Yamaha YSM20R التعامل معه؟
ج: يمكن لـ Yamaha YSM20R التعامل مع أحجام PCB حتى 810 مم × 490 مم (31.9 بوصة × 19.3 بوصة).
س: هل التدريب متاح لتشغيل Yamaha YSM20R؟
ج: نعم ، توفر Yamaha برامج تدريبية للمشغلين لتعلم كيفية تشغيل وبرمجة YSM20R بشكل فعال.يغطي التدريب إعداد الماكينة ، والبرمجة ، والصيانة ، واستكشاف الأخطاء وإصلاحها.
س: هل يمكن لـ Yamaha YSM20R التعامل مع مكونات غريبة الشكل؟
ج: نعم ، Yamaha YSM20R قادر على التعامل مع المكونات ذات الشكل الفردي.يمكن لنظام الرؤية المتقدم ورؤوس المواضع المرنة أن تضع بدقة المكونات ذات الأشكال المختلفة ، بما في ذلك المكونات غير المنتظمة أو غير القياسية.
من المهم ملاحظة أن التفاصيل والإمكانيات المحددة لـ Yamaha YSM20R قد تخضع للتغيير أو تختلف بناءً على الطراز والتكوين.للحصول على المعلومات الأكثر دقة وحداثة ، يوصى بالرجوع إلى وثائق Yamaha الرسمية أو الاتصال بممثليها مباشرة.
Yamaha YSM20 و Yamaha YS24 كلاهما من آلات تكنولوجيا التثبيت السطحي (SMT) المصنعة من قبل شركة Yamaha Corporation ، لكنهما ينتميان إلى أجيال مختلفة ولديهما ميزات مميزة.فيما يلي مقارنة بين الاثنين:
جيل:
Yamaha YSM20: YSM20 من جيل Yamaha YS Series II ، والذي تم إصداره قبل YS Series III.
Yamaha YS24: YS24 من الجيل الثالث من Yamaha YS Series III ، وهو التكرار الأحدث.
سرعة التنسيب:
Yamaha YSM20: YSM20 عبارة عن آلة انتقاء ووضع معيارية عالية السرعة مع سرعة وضع نظرية تصل إلى 90.000 مكون في الساعة (cph).
Yamaha YS24: YS24 هي أيضًا آلة انتقاء ووضع معيارية عالية السرعة ، ولكنها تتميز بسرعة وضع نظرية أعلى تصل إلى 100000 حصان في الساعة.
توافق المكونات:
Yamaha YSM20: تم تصميم YSM20 للتعامل مع مجموعة واسعة من أحجام المكونات ، من 0201 (متري) إلى 45 ملم مربع أو 50 ملم × 150 ملم مكونات مستطيلة.
Yamaha YS24: YS24 قادر على التعامل مع مجموعة مماثلة من أحجام المكونات ، من 0201 (متري) إلى 45 ملم مربع أو 100 ملم × 150 ملم مستطيلة.
عدد الرؤوس:
Yamaha YSM20: يتميز YSM20 بنظام مزدوج الرأس ، مما يعني أنه يحتوي على رأسين يمكنهما العمل في وقت واحد.
Yamaha YS24: يستخدم YS24 أيضًا نظامًا مزدوج الرأس ، مما يسمح بعمليات التنسيب المتزامنة.
نظام التغذية الذكي:
Yamaha YSM20: يستخدم YSM20 نظام تغذية ذكيًا يُعرف باسم "YS Feeder".إنه يوفر ميزات مثل التحقق من وجود المكونات ، واختيار الفوهة التلقائي ، وإمكانية تتبع المكونات.
Yamaha YS24: يستخدم YS24 نظام تغذية ذكيًا مشابهًا يسمى "YS Feeder" ، والذي يوفر نفس الميزات المتقدمة.
نظام الرؤية:
Yamaha YSM20: تم تجهيز YSM20 بنظام رؤية عالي الدقة للتعرف الدقيق على المكونات ومواءمتها.
Yamaha YS24: يشتمل YS24 أيضًا على نظام رؤية عالي الدقة لضمان التعرف الدقيق على المكونات والمواءمة.
البرمجيات والبرمجة:
Yamaha YSM20: يستخدم YSM20 برنامج Yamaha Factory Automation (YFA) لبرمجة وتحسين والتحكم في الماكينة.
Yamaha YS24: يتوافق YS24 أيضًا مع برنامج YFA ، حيث يقدم إمكانات برمجة وتحكم مماثلة.
هذه بعض النقاط الرئيسية للمقارنة بين Yamaha YSM20 وياماها YS24.كلا الجهازين يتمتعان بقدرات عالية ومصممة لإنتاج SMT بكفاءة ، لكن YS24 تقدم تطورات طفيفة من حيث سرعة التنسيب وتوافق المكونات نظرًا لجيلها الأحدث.
عند التفكير في شراء آلة انتقاء ووضع ، هناك عدة أسباب قد تجعلك تختار علامة Yamaha التجارية:
الجودة والموثوقية: Yamaha هي علامة تجارية راسخة وذات سمعة طيبة معروفة بإنتاج منتجات عالية الجودة.تم تصميم آلات الانتقاء والمكان الخاصة بهم وفقًا لمعايير صارمة وتخضع لاختبارات صارمة لضمان الموثوقية والمتانة.
التطورات التكنولوجية: تستثمر Yamaha في البحث والتطوير لدمج أحدث التطورات التكنولوجية في آلات الانتقاء والمكان الخاصة بهم.إنهم يسعون جاهدين للبقاء في الطليعة من خلال دمج ميزات مثل أنظمة الرؤية المتقدمة والتحكم الدقيق في الحركة وخوارزميات البرامج الذكية ، والتي يمكن أن تعزز الإنتاجية والدقة.
المرونة والتنوع: تقدم Yamaha مجموعة من آلات الالتقاط والمكان المناسبة لمختلف التطبيقات وأحجام الإنتاج.سواء كنت بحاجة إلى آلة مدمجة للإنتاج على نطاق صغير أو نظام عالي السرعة للتصنيع على نطاق واسع ، فإن لدى Yamaha خيارات لتلبية متطلباتك.يمكن لآلاتهم التعامل مع مجموعة واسعة من أحجام وأنواع المكونات ، مما يجعلها متعددة الاستخدامات لاحتياجات التجميع المختلفة.
واجهة سهلة الاستخدام: تركز Yamaha على توفير واجهة بديهية وسهلة الاستخدام لماكينات الاختيار والمكان الخاصة بهم.تم تصميم البرامج وأدوات التحكم لتكون سهلة التنقل ، مما يتيح للمشغلين إعداد الماكينة وبرمجتها بكفاءة.يمكن أن يساهم ذلك في تقليل وقت التدريب وزيادة الإنتاجية الإجمالية.
دعم وخدمة ممتازة: تمتلك Yamaha شبكة عالمية من مراكز الخدمة وفرق الدعم التي يمكنها تقديم المساعدة في حالة وجود أي مشكلات أو استفسارات.يشمل التزامهم برضا العملاء تقديم الدعم في الوقت المناسب ، وتوافر قطع الغيار ، وتحديثات البرامج المستمرة ، مما يضمن تشغيل ماكينة الاختيار والمكان في أفضل حالاتها.
إمكانيات التكامل: إذا كنت تستخدم بالفعل معدات Yamaha أو لديك خطط لتوسيع خط الإنتاج الخاص بك ، فإن اختيار آلة اختيار ووضع Yamaha يمكن أن يوفر مزايا من حيث التكامل.توفر Yamaha حلولاً شاملة لتجميع SMT (تقنية التثبيت السطحي) ، بما في ذلك الطابعات والموزعات وأنظمة الفحص والمزيد.يمكن أن يؤدي اختيار آلة الالتقاط والمكان من Yamaha إلى تسهيل التكامل السلس مع معدات Yamaha الأخرى ، مما يسهل عملية الإنتاج لديك.
من المهم تقييم احتياجاتك الخاصة وميزانيتك ومتطلبات الإنتاج عند اختيار آلة انتقاء ووضع.في حين أن Yamaha هي علامة تجارية حسنة السمعة تتمتع بالعديد من الفوائد ، فمن الأفضل دائمًا مقارنة الخيارات المختلفة والنظر في عوامل مثل التكلفة ودعم ما بعد البيع والتوافق مع البنية التحتية الحالية قبل اتخاذ القرار النهائي.
إذا كنت مهتمًا بشراء Yamaha YSM20R مستعملة ، فإليك بعض الخطوات العامة التي يمكنك اتباعها:
البحث وتحديد البائعين:
ابحث عن البائعين أو الموزعين ذوي السمعة الطيبة الذين يتعاملون مع معدات SMT المستعملة.يمكن أن تكون المنصات عبر الإنترنت وتجار المعدات الصناعية ومواقع المزادات مصادر جيدة للعثور على البائعين.
تحقق من مراجعات وتقييمات البائعين لضمان مصداقيتهم وموثوقيتهم.
حدد متطلباتك:
قم بتقييم احتياجات الإنتاج الخاصة بك وفكر في المتطلبات المحددة لطراز Yamaha YSM20R الذي تريده.حدد التكوين والخيارات والمواصفات التي تناسب متطلبات التصنيع الخاصة بك.
قارن الأسعار:
ابحث في السوق للحصول على فكرة عن النطاق السعري لآلات Yamaha YSM20R المستعملة.قارن الأسعار من بائعين مختلفين للتأكد من حصولك على صفقة عادلة.
فحص وتحقق:
إذا أمكن ، حاول فحص الجهاز شخصيًا أو اطلب صورًا فوتوغرافية ومقاطع فيديو تفصيلية لحالة الجهاز ، بما في ذلك الجزء الخارجي والداخلي ومكوناته.
تحقق من حالة تشغيل الماكينة وسجل الصيانة.اطلب من البائع معلومات عن أي إصلاحات أو ترقيات أو مشاكل واجهتها أثناء الاستخدام السابق.
طلب التوثيق:
اسأل البائع عن أي وثائق متوفرة تتعلق بالجهاز ، مثل دليل المستخدم ، وسجلات الخدمة ، ومعلومات الضمان.سيساعدك هذا على فهم الماكينة بشكل أفضل وتقييم موثوقيتها.
التفاوض وإتمام الصفقة:
إذا كنت راضيًا عن الحالة والتسعير والوثائق ، فتفاوض مع البائع للوصول إلى سعر مقبول للطرفين.
ناقش شروط الدفع وترتيبات الشحن وأي ضمانات أو ضمانات مرتبطة بالشراء.
ضع في اعتبارك طلب المشورة القانونية أو إشراك وسيط موثوق به إذا لزم الأمر لضمان معاملة آمنة.
ترتيب الخدمات اللوجستية:
بمجرد الانتهاء من الصفقة ، قم بإجراء الترتيبات للشحن أو النقل لـ Yamaha YSM20R إلى موقعك.
تأكد من تعبئة الماكينة بشكل صحيح والتأمين عليها أثناء النقل للحماية من أي ضرر محتمل.
التثبيت والدعم:
خطط لتركيب الجهاز في منشأتك.إذا لزم الأمر ، استشر Yamaha أو مزود خدمة معتمد للحصول على إرشادات أو مساعدة في التثبيت والإعداد والتدريب.
تذكر توخي الحذر أثناء شراء المعدات المستعملة وإجراء العناية الواجبة لتقليل المخاطر.من المهم إجراء بحث شامل عن البائع وفحص الماكينة وجمع كل المعلومات الضرورية قبل إجراء عملية الشراء.
