الموديل: NPM-D3
حجم اللوح (مم) * 1:
مسار مزدوج: L50 × W50 ، L510 × W300
حارة واحدة: L50 × W50 ، L510 × W590
وقت تغيير مجلس الإدارة:
Dual Lane: 0 ثانية * لا يمكن أن تكون 0 ثانية عندما يكون وقت الدورة أقل من 3.6 ثانية.
مسار واحد: 3.6 ثانية * عند استخدام مواصفات ناقل من النوع القصير.
مزود الطاقة: ثلاث مراحل AC200 ، 220 ، 380 ، 400 ، 420 ، 480 فولت ، 2.7 كيلو فولت أمبير
إمداد الهواء * 2: 0.5 ميجا باسكال ، 100 لتر / دقيقة (ANR)
أبعاد المعدات (مم) 2: W832 × D2652 × H14443 * 4
الوزن: 1680 كجم (الوحدة الرئيسية فقط ، قد تختلف تبعًا للمكونات الاختيارية)
خيارات رأس التنسيب:
خفيفة الوزن 16 فوهة رأس (مع 2 ذراع) - في وضع الإنتاج العالي
سرعة التنسيب: 84000 CPH (0.043 ثانية / مكون)
IPC9850: 63300 CPH * 5
دقة التنسيب (Cpk ≧ 1): ± 40 ميكرومتر / مكون
حجم المكون (مم): 0402 رقاقة * 7 L6 × W6 × T3
توريد المكونات:
عرض الشريط: 8/56 مم
شريط 8 مم: بحد أقصى 68 مسارًا (مع وحدة تغذية بكرة واحدة رفيعة 8 مم ووحدة تغذية بكرات مزدوجة ، وبكرة صغيرة)
خيارات رأس التنسيب:
خفيفة الوزن ذات 16 فوهة رأس (بذراعين) - إيقاف وضع الإنتاج العالي
سرعة التنسيب: 76000 CPH (0.047 ثانية / مكون)
IPC9850: 57800 CPH * 5
دقة التنسيب (Cpk ≧ 1): ± 30 ميكرومتر / مكون (± 25 ميكرومتر / مكون * 6)
حجم المكون (مم): 030 رقاقة * 7 L6 × W6 × T3
خيارات رأس التنسيب:
12 رأس فوهة (بذراعين)
سرعة التنسيب: 69000 CPH (0.052 ثانية / مكون)
IPC9850: 50700 CPH * 5
دقة التنسيب (Cpk ≧ 1): ± 30 ميكرومتر / مكون
حجم المكون (مم): رقاقة 0402 * 7 L12 × W12 × T6.5
خيارات رأس التنسيب:
رأس 8 فوهة (بذراعين)
سرعة التنسيب: 43000 CPH (0.084 ثانية / مكون)
دقة التنسيب (Cpk ≧ 1): ± 30μm / QFP 12mm / 32mm ، ± 50μm / QFP أقل من 12 ملم
حجم المكون (مم): 0603 رقاقة ～ L100 × W90 × T28
العصا: ماكس.8 ممرات ، صينية: ماكس.20 (مع علبة تغذية واحدة)
خيارات رأس التنسيب:
رأس 2 فوهة (بذراعين)
سرعة التنسيب: 11000 CPH (0.327 ثانية / مكون)
IPC9850: 8،500 CPH (0.423 ثانية / QFP)
عرض الشريط: 8/56/72/88/104 مم

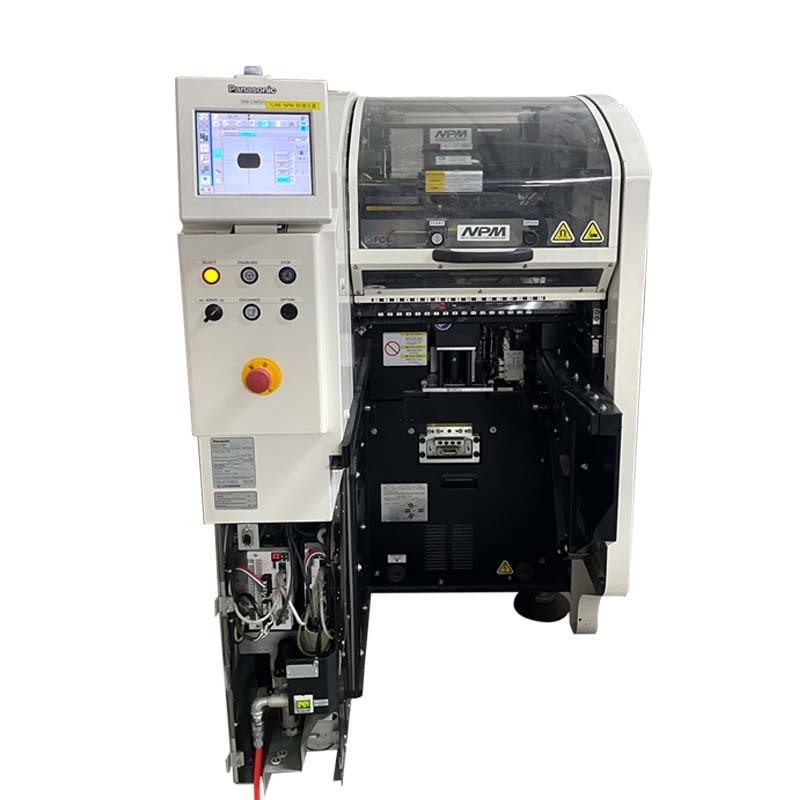

تتميز آلة تركيب الوحدات عالية السرعة من باناسونيك NPM-D3 بخصائص الأداء التالية:
إنتاجية عالية لكل وحدة مساحة: من خلال خط إنتاج تجميع مادي شامل ، تحقق ناتجًا عاليًا من التركيب والفحص ، وتحسين كفاءة الإنتاج.
مرونة النظام: يمكن للعملاء اختيار خط الإنتاج الفعلي وفقًا لاحتياجاتهم وتعيين موضع رأس العمل بحرية من خلال وظيفة التوصيل والتشغيل.
وظيفة إدارة النظام: تنفيذ الإدارة الشاملة لخطوط الإنتاج وورش العمل والمصانع من خلال برنامج النظام ، بما في ذلك المراقبة الديناميكية ودعم الإنتاج المخطط.
خيارات تركيب متعددة: يأتي NPM-D3 مع 16 رأس تركيب فوهة خفيفة الوزن ، و 12 رأس تركيب فوهة ، و 8 رؤوس تركيب فوهة ، ورأسين لتركيب الفوهات ، والتي يمكن تحديدها وفقًا لاحتياجاتك.
وظيفة طباعة المسار المزدوج: تدعم NPM-D3 الطباعة ذات المسار المزدوج وهي متصلة مباشرة بآلة وحدة المسار المزدوج NPM-D3 في الطرف الأمامي للطباعة.
ميزات برنامج النظام: تم تجهيز NPM-D3 بالعديد من وظائف برامج النظام ، بما في ذلك نظام التحكم في الارتفاع المتصاعد ، ونظام توجيه التشغيل ، ونظام APC ، وخيار معايرة المكونات ، وخيار قطع الماكينة تلقائيًا ، وخيار الاتصال العلوي.
خط إنتاج متعدد الوظائف: باستخدام أحزمة ناقلة مزدوجة المسار ، يمكن خلط أنواع مختلفة من الركائز وإنتاجها في نفس خط الإنتاج.
بشكل عام ، تتميز آلة تركيب الوحدات عالية السرعة من باناسونيك NPM-D3 بخصائص القدرة الإنتاجية العالية والدقة العالية والمرونة والتنوع ، مما يوفر حلول تركيب فعالة.
