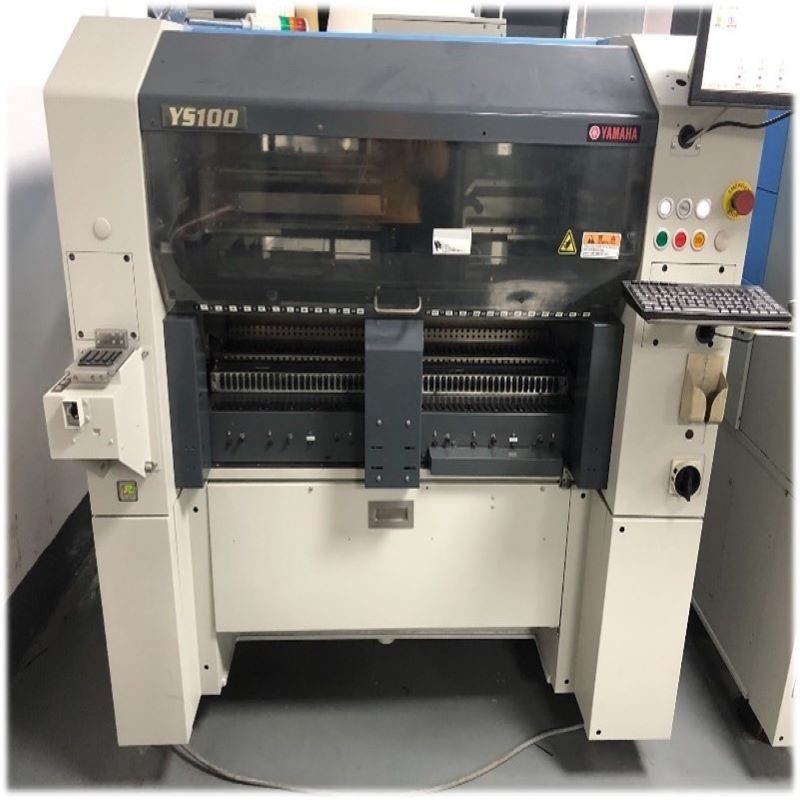

تعد آلة Yamaha YS100 Pick and Place هي الطراز الأكثر شيوعًا في العالم لأنها تتمتع بسرعة عالية وظروف عمل مستقرة.يختار العديد من العملاء هذا الطراز YAMAHA YS100 SMT Pick and Place Machine.
YAMAHA YS100 Pick and Place Machine كما نعلم جميعًا ؛من المهم جدًا صنع مركبات ثنائي الفينيل متعدد الكلور بكفاءة.هذا يجعل العملية سهلة وسريعة.إنها آلة آلية تساعد في حمل حتى أجزاء صغيرة من لوحات الدارات الكهربائية ووضعها.يؤدي وظائفه بدقة وفي نفس الوقت بأمان لأنه لا يضحي بجودة المكونات.

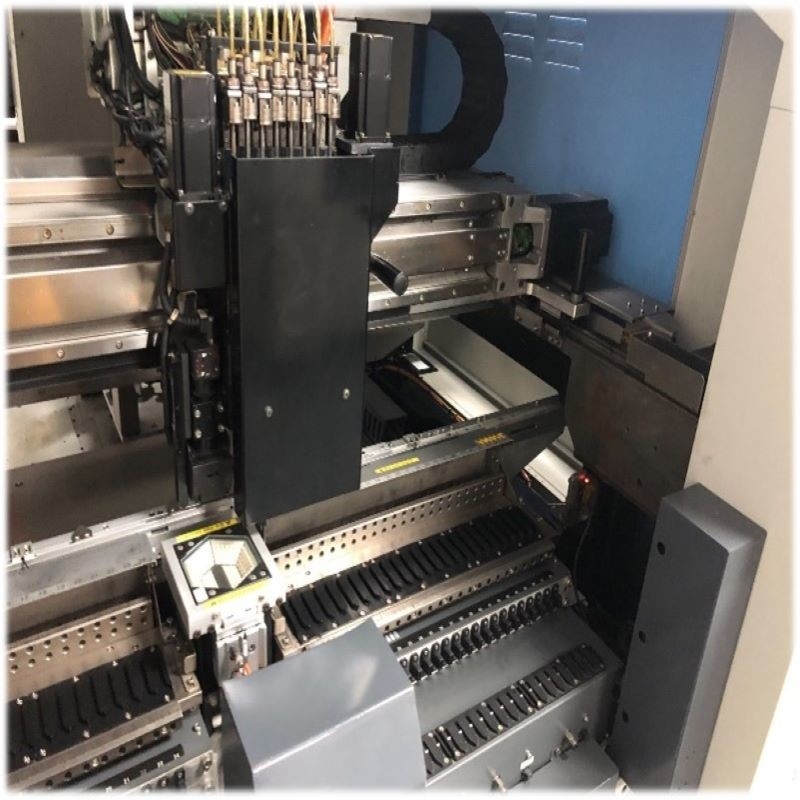

يجب أن تكون الأجزاء مثبتة بإحكام بالمقبض ، مدفوعة بالهواء الفراغي أثناء تحركها نحو ثنائي الفينيل متعدد الكلور.يجب ألا يفقد المكون قبضته لتجنب التلف.
مع ذلك ، نود أن نقدم لكم آلة Yamaha YS100 SMT.هذه آلة ممتازة تم تصنيعها بواسطة Yamaha SMT ، وهي علامة تجارية مشهورة في مجال الإلكترونيات.نحن نبيع آلة Yamaha SMT بسعر مناسب.
سمات:
تحديد:
(ملاحظة 1) يتنوع حسب التخطيط المركب مع SATS / DYTF إلخ.
(ملاحظة 2) للحصول على معلومات حول "مواصفات الدفع على مرحلتين." ، يرجى الرجوع إلينا بشكل منفصل.
(ملاحظة 3) في حالة نوع رأس FNC ، يكون نطاق المكونات القابلة للتطبيق 31 مم أو أقل.
(ملاحظة 4) عند التعامل مع الموصلات الطويلة والمكونات كبيرة الحجم ، يرجى الرجوع إلينا بشكل منفصل حول قيم الإزاحة اللامتراكزة وزاوية الدوران.
(ملاحظة 5) ارتفاع 4 مم أو أقل للوجه العلوي لثنائي الفينيل متعدد الكلور قبل أن يكون النقل مطلوبًا لنوع رأس FNC.
(ملاحظة 6) هذا البعد لا يشمل الإسقاط.
آلات توصيل أوتوماتيكية جديدة ، قابس أفقي ، قابس عمودي ، قابس LED ضخم ، فرن إنحسر ، لحام موجة ، محلي ، استيراد له الرصاص ، لحام بتدفق خالي من الرصاص ؛موجة لحام.
المعدات الأخرى ذات الصلة بـ SMT: AOI ؛معدات اختبار الأشعة السينية t ؛آلة طباعة شبه أوتوماتيكية وأوتوماتيكية بالكامل.
| نموذج: | YS100 |
| ثنائي الفينيل متعدد الكلور المطبق: | L510 X W460mm إلى L50 X W50mm - (الملاحظة 1 و 2) |
| من خلال وضع (الأمثل): | 25 ، 000 CPH (0.14sec / CHIP مكافئ) |
| دقة التركيب: | مكونات ياماها القياسية |
| مزود الطاقة: | 3 أطوار تيار متردد 200/208/220/240/380/400 / 416V +/- 10٪ 50 / 60Hz |
| مصدر إمداد الهواء: | 0.45 ميجا باسكال أو أكثر ، في حالة نظيفة وجافة |
| البعد الخارجي- (الملاحظة 6): | L1، 665xW1، 562 (نهاية الغطاء) xH1، 445 ملم (غطاء علوي) L1، 665xW1، 615 (نهاية دليل عربة التغذية) xH1، 445 م (قمة الغطاء) |
| الركيزة المستهدفة: | L50 × W50mm إلى L510 × W460mm |
| كفاءة التنسيب: | (الحالة) 25000 CPH (ما يعادل 0.14 ثانية / رقاقة) |
| دقة التنسيب (μ + 3σ): | ± 0.05 مم / رقاقة ، ± 0.05 مم / QFP |
| التكرار (3σ): | ± 0.03 مم / رقاقة ، ± 0.03 مم / QFP |
| المكونات المستهدفة: |
|
| ارتفاع المكون: | 15 مم أو أقل - (الملاحظة 5) |
| أنواع المكونات: |
|

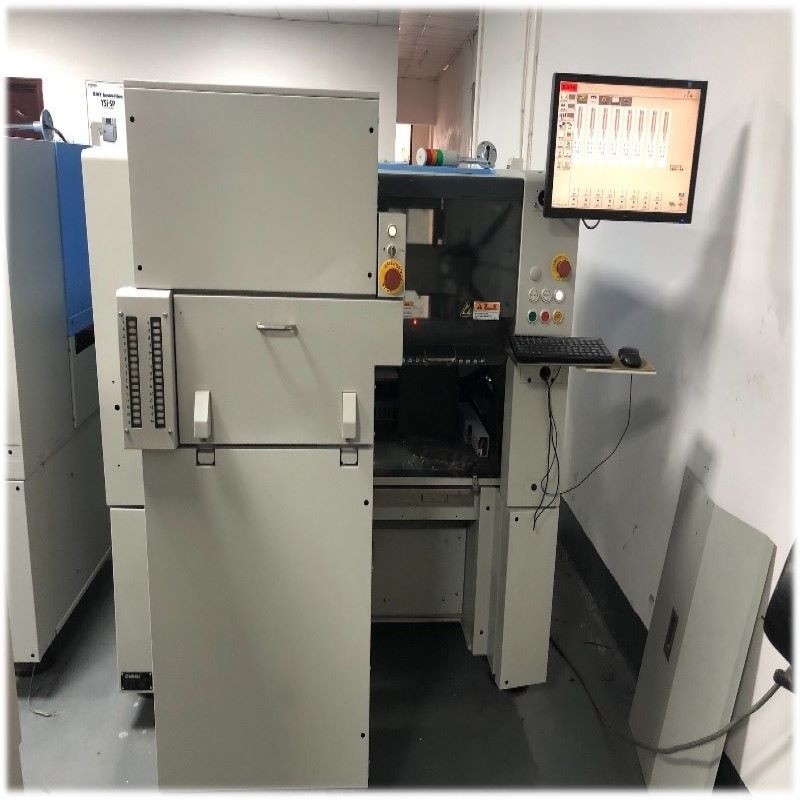

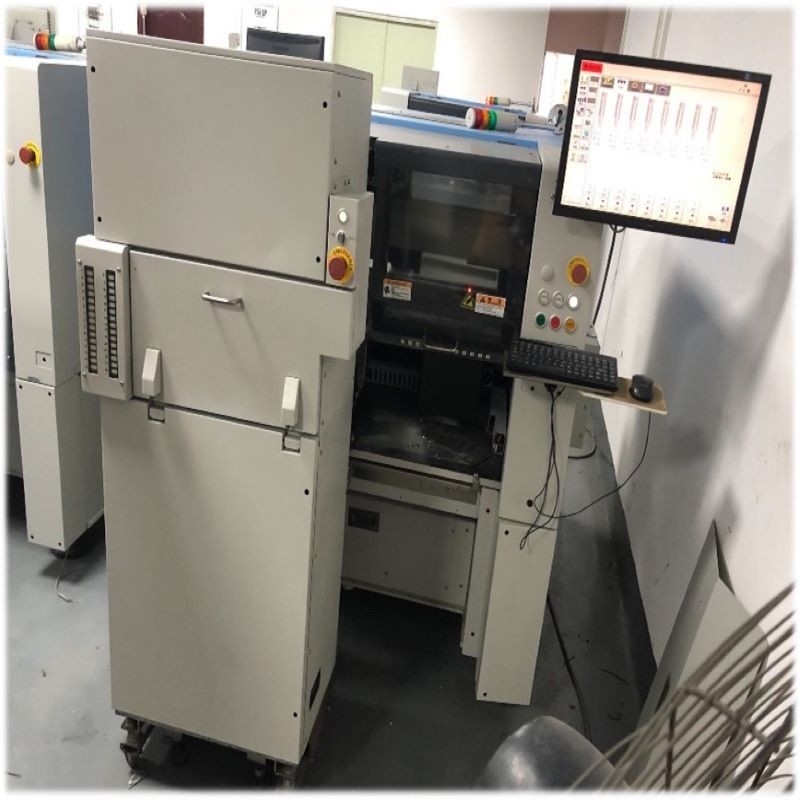

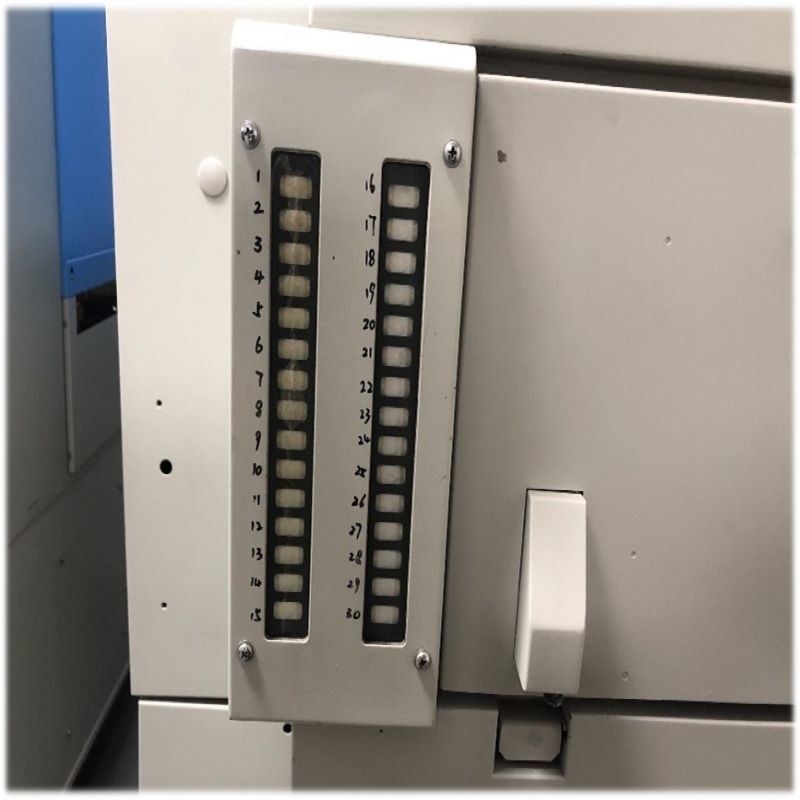

| SATS (علبة تلقائية): | اختياريًا ، إذا لم تكن بحاجة إلى درج SAT ، فسيكون السعر أرخص منه ، ويمكنك تثبيت درج IC يدوي إذا لم يكن جهاز YAMAHA YS100 مزودًا بـ SAT. |
| وزن: | تقريبا.1 ، 630 كجم (الوحدة الرئيسية فقط) |
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
