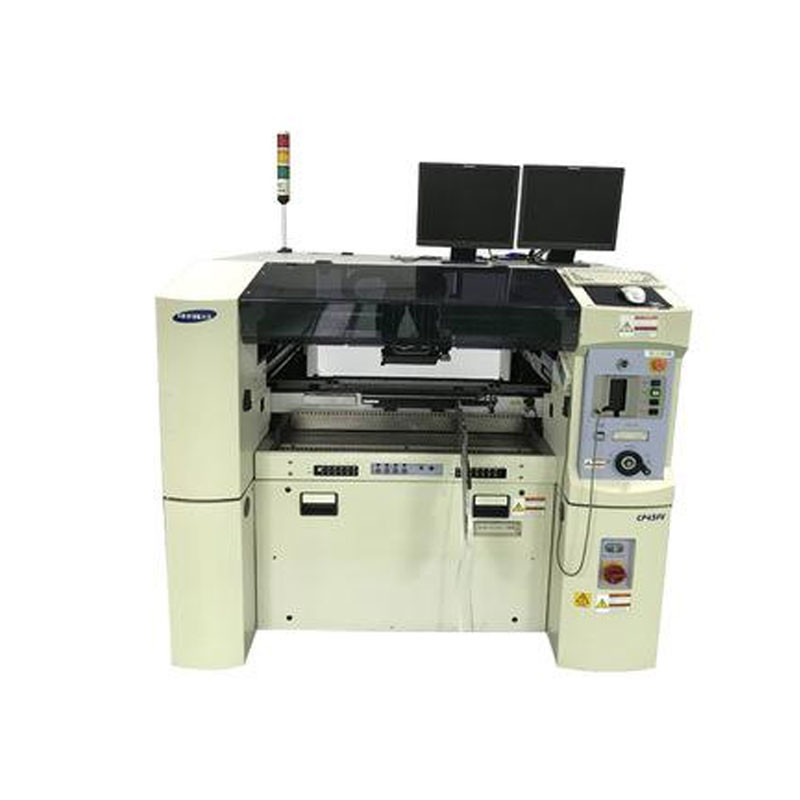

CP45FV CP45NEO Samsung Smt Placement آلة المرنة 240 فولت 2.6 كيلو فولت أمبير
آلة التنسيب Samsung CP45FV NEO
تخصيص:
اسم الجهاز: آلة وضع Samsung CP45FV ، آلة وضع Samsung CP45FV NEO ، آلة وضع Samsung CP45FV مستعملة
مقدمة موجزة عن المعدات
CP45FV هو نظام وضع SMD عالي السرعة ومرن يمكنه التعامل مع مجموعة متنوعة من المكونات بسرعة عالية.يتم استخدام نظام الصورة الثابتة مع نظام الصور الطائرة ، بحيث يكون نطاق تركيب المكونات 0402-42mmIC ، بما في ذلك 0.3mm بدقة QFP و 0.5mm CSP.تم تصميم جميع رؤوس المواضع للتعامل مع المكونات الدقيقة.هذا الأداء يجعل عملية التنسيب بسيطة وفعالة ، وبالتالي تحسين كفاءة العمل والمرونة.من خلال تعديل نظام التمدد CP-03 ، يمكن تحقيق إنتاج 1.2 متر من شرائط الإضاءة الفلورية.آلة التنسيب CP45 من سامسونج لها ثلاثة موديلات ، CP45NEO / CP45FV / CP45F.تتميز آلة التنسيب CP45 المستعملة من سامسونج بخصائص الأداء المرتفع التكلفة والاستقرار القوي لوضع المعدات.
معلمات Samsung CP45FV
الموديل: Samsung Mounter SAMSUNG-CP45F / CP45FV / CP45NEO
سرعة التركيب: 0.178 ثانية / رقاقة
14900 قدم في الساعة (1608)
0.75sec / qfp64
1.6sec / qfp256
دقة التركيب: زائد أو ناقص 0.08 مم
نطاق تركيب المكون: 1005 (0402) -22mm IC ، 0603 (0201) -12mm
32 ملم إيك
حجم ثنائي الفينيل متعدد الكلور: 510 * 460-460 * 400 مم
حجم المعدات: 1650 * 1540 * 1420 مم
مزود الطاقة: AC200V-240V 2.6KVA
ضغط الهواء: 5 كجم
وزن المعدات: 1380 كجم
آلة التنسيب من سامسونج ، سلسلة CP40 لجهاز التنسيب LED:
رقم الموديل: CP40L
رأس التركيب: 3
طريقة التمركز: الليزر الخطي (رأس الليزر)
حجم الركيزة: الحد الأدنى: 50 * 50 * 0.5 (مم) - الحد الأقصى: 460 * 400 * 4.0 (مم) ، قابل للتعديل: 0.28-4.2 طن
سرعة التركيب: رقاقة / 0.22 ثانية / رقاقة (تمركز ليزر)
QFP: 0.85 ثانية / QFP (سطر CCD)
عدد المغذيات: 104 (مغذي بحزام 8 مم)
اتجاه النقل: من اليسار إلى اليمين (اختياري: من اليمين إلى اليسار)
دقة التركيب: رقاقة / ± 0.1 مم
QFP / ± 0.05 مم (0.5 مم خطوة)
نطاق التطبيق الأصلي: الحد الأدنى: 1005 - الحد الأقصى: 32 * 32 مم
متطلبات الطاقة: AC100، 110، 200، 220، 240V (50 / 60HZ) 2.6KW (Max)
المساحة / الحجم: حوالي 2.6 درجة
الوزن الصافي: حوالي 1100 كجم
أنواع المغذيات: 8 مم ، 12 مم ، 16 مم ، 24 مم ، 32 مم ، 44 مم ، 56 مم مغذي الحزام ، وحدة التغذية المكدسة (صينية) ، المغذي التفاعلي (الاهتزاز) ، جهاز التغذية متعدد الأقراص 20 حركة (خزانة IC)
استهلاك الهواء: 150 نيوتن / دقيقة
رقم الموديل: CP40LV
رأس التركيب: 3
طريقة التمركز: الليزر الخطي ، نظام الفيديو (الكاميرا الثابتة)
حجم الركيزة: الحد الأدنى: 50 * 50 * 0.5 (مم) - الحد الأقصى: 460 * 400 * 4.0 (مم) ، قابل للتعديل: 0.28-4.2 طن
سرعة التركيب: رقاقة / 0.22 ثانية / رقاقة
QFP: 0.85 ثانية / QFP (سطر CCD) 1.3 ثانية / QFP (توسيط الفيديو)
عدد المغذيات: 104 (مغذي بحزام 8 مم)
اتجاه النقل: من اليسار إلى اليمين (اختياري: من اليمين إلى اليسار)
دقة التركيب: رقاقة / ± 0.1 مم
QFP / ± 0.05 مم (0.5 مم خطوة) ± 0.03 مم (0.03 مم): اختياري
نطاق التطبيق الأصلي: محاذاة الليزر: الحد الأدنى: 1005-الحد الأقصى: □ 32 * 32 مم
توسيط الفيديو: الحد الأقصى: □ 42 * 42 (0.5 مم خطوة)
اختياري: □ 32 * 32 مم (خطوة 0.3 مم)
BGA: □ 42 * 42 مم (1.0 مم خطوة)
متطلبات الطاقة: AC100، 110، 200، 220، 240V (50 / 60HZ) 2.6KW (Max)
المساحة / الحجم: حوالي 2.6 درجة
الوزن الصافي: حوالي 1100 كجم
أنواع المغذيات: 8 مم ، 12 مم ، 16 مم ، 24 مم ، 32 مم ، 44 مم ، 56 مم مغذي الحزام ، وحدة التغذية المكدسة (صينية) ، المغذي التفاعلي (الاهتزاز) ، جهاز التغذية متعدد الأقراص 20 حركة (خزانة IC)
استهلاك الهواء: 150 نيوتن / دقيقة
سلسلة Samsung CP45 لآلة التنسيب متعددة الوظائف:
سامسونج CP45FV
رأس وضع 6 رؤوس وضع
نظام مؤازر محرك سيرفو يدفع نظام محرك حركة المحور X ، Y محور- Z
طريقة تمركز نظام الطيران CP45F
CP45FV Full Vision (Fly Vision + Stage Vision)
معيار حجم الركيزة 50 × 30 × 0.38 مم ～ 460 × 400 × 4.2 مم الخيار (CP45-L NEO) 50 × 100 × 0.38 مم ～ 510 × 460 × 4.3 مم
سرعة التركيب رقاقة 0.178 ثانية / قطعة IPC9580 14900CPH (1608)
QFP 0.75 ثانية / قطعة (محور الطيران) 1.6 ثانية / قطعة (نظام رؤية ثابت)
عدد المغذيات وحدة التغذية بالحزام (104 اختياري)
اتجاه النقل من اليسار إلى اليمين (اختياري: من اليمين إلى اليسار)
دقة التركيب رقاقة 0603 (0201) رقاقة ± 0.08 مم 1005 رقاقة
QFP ± 0.1 مم QFP ± 0.04 مم
النطاق الأصلي: كاميرا الطيران 1005 (0402) ～ □ 22 مم IC ، 0603 (0201) ～ □ 12 مم (خيار)
الكاميرا الثابتة القياسية (FOV35) ～ □ 32 مم IC (الملعب الرئيسي: 0.4 مم)
الكاميرا الثابتة الخاصة (FOV20) ～ □ 17 مم IC (الملعب الرئيسي: 0.3 مم)
الكاميرا الثابتة الخاصة (FOV45) ～ □ 42 مم IC (الملعب الرئيسي: 0.5 مم)
الحد الأدنى.خطوة الرصاص (QFP) 0.3 مم (مع رؤية FOV20)
الحد الأدنى.الملعب الكروي (BGA) 0.5 مم (مع رؤية FOV20)
أجزاء تصل إلى 15 مم (9 مم: مع رؤية طيران)
متطلبات الطاقة AC220V ～ 240V (50/60 هرتز ، 3 مراحل) RMS 2.6kVA (بحد أقصى: 6kVA)
المساحة / الحجم (مم) (س * ص * ارتفاع) 1650 × 1540 × 1420
الوزن الصافي حوالي 1380 كجم
أنواع المغذيات 8 مم ، 12 مم ، 16 مم ، 24 مم ، 32 مم ، 44 مم ، 56 مم مغذي الحزام ، الدرج ، مغذي الاهتزاز ، خزانة IC متعددة الأقراص 20 حركة
استهلاك الهواء 5 كجم / سم مكعب ، 160 نيوتن لتر / دقيقة
CP45FVNEO
البند CP45F / FV NEO
طريقة التصور الرؤية الكاملة (Fly Vision + Stage Vision)
تصاعد سرعة رقاقة السرعة القصوى 0.178 ثانية / رقاقة ،
IPC9580 14900CPH (1608)
كاميرا الطيران IC 0.75sec / QFP64
الكاميرا الثابتة 1.6 ثانية / QFP256
دقة التركيب 0603 (0201) رقاقة ± 0.08 مم
1005 رقاقة ~ ± 0.1 مم
QFP ± 0.04 مم
حجم المكون الكاميرا الطائرة 1005 (0402) ～ □ 22 مم IC ، 0603 (0201) ～ □ 12 مم (اختياري)
الكاميرا الثابتة القياسية (FOV35) ～ □ 32 مم IC (الملعب الرئيسي: 0.4 مم)
الكاميرا الثابتة الخاصة (FOV20) ～ □ 17 مم IC (الملعب الرئيسي: 0.3 مم)
الكاميرا الثابتة الخاصة (FOV45) ～ □ 42 مم IC (الملعب الرئيسي: 0.5 مم)
الحد الأدنى.خطوة الرصاص (QFP) 0.3 مم (مع رؤية FOV20)
الحد الأدنى.الملعب الكروي (BGA) 0.5 مم (مع رؤية FOV20)
أجزاء تصل إلى 15 مم (9 مم: مع رؤية طيران)
حجم لوحة PCB 460X400X4.2 ~ 50X30X0.38 / 510X460X4.2 ~ 50X100X0.38 (CP45-L NEO)
خط الإنتاج الآلي SMT
مصنع شنتشن خط انتاج SMT
مصنعي معدات خط إنتاج SMT
نظرة عامة على المنتج: تأجير خط إنتاج أوتوماتيكي كامل من Samsung / Samsung SMT ، إيجار ، مبيعات ، خط إنتاج SMT أوتوماتيكي كامل مستعمل بجودة جيدة ، وسهل التشغيل ، ورخيص الثمن ، ومناسب لبدء مصانع SMT أو شبه التلقائي سيتم ترقية خطوط الإنتاج إلى مصانع خطوط إنتاج أوتوماتيكية بالكامل.
