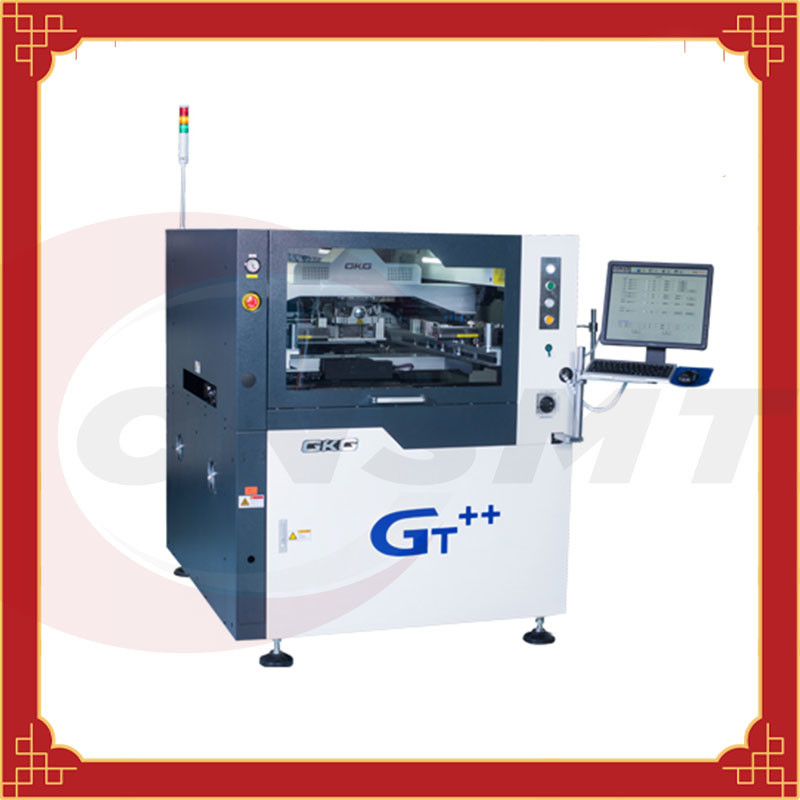

GKG GT ++ SMT Solder Paste Stencil Printer Automatic 3KW 60Hz
GKG GT ++ ، طابعة تلقائية كاملة SMT عالية الجودة ، آلة طباعة لصق اللحام الأوتوماتيكية
| نموذج | GT ++ |
| حجم إطار الشاشة | 470 ×370-737×737 ملم |
| حجم الركيزة | 50 ×50-510×510 ملم |
| سمك الركيزة | 0.4-6 ملم |
| وزن الركيزة | 5 كجم |
| إزالة حافة الركيزة | 2.5 ملم |
| ارتفاع ناقل الحركة | 23 ملم |
| ارتفاع ناقل الحركة | 900 ±40 ملم |
| سرعة النقل | 1500 مم / ثانية (ماكس) برنامج التحكم (السرعة قابلة للتعديل) |
| طريقة التوصيل | سكة نقل من قطعة واحدة |
| طريقة دعم الركيزة | كشتبان مغناطيسي / كتلة محيطية / منصة رفع قابلة للتعديل تلقائيًا |
| طريقة تحامل الركيزة | ضغط علوي تلسكوبي أوتوماتيكي / تحامل مرن / وظيفة شفط فراغ |
| إصدار الطباعة | 0-20 ملم |
| وضع الطباعة | طباعة ممسحة مفردة أو مزدوجة |
| نوع مكشطة | ممسحة مطاطية / ممسحة فقط (زاوية 45 درجة / 55 درجة / 60 درجة) |
| سرعة الكاشطة | 6-200 مم / ثانية |
| ضغط الطباعة | 0.5-10 كجم |
| طريقة التنظيف | نظام تنظيف بالتنقيط / تنظيف ذهابًا وإيابًا / تنظيف جاف ورطب بثلاثة أوضاع |
| مجال الرؤية | 10 × 8 مم |
| نوع النقطة المرجعية | نقطة مرجعية قياسية / وسادة / فتحة |
| نوع الكاميرا | نظام رؤية التصوير لأعلى ولأسفل / كاميرا رقمية / مواضع مطابقة هندسية |
| دقة محاذاة النظام والتكرار | ± 12.5um@6σ ، CPK≥2.0 |
| الفعلية لصق جندى الطباعة التكرار | ± 18um @ 6σ ، CPK≥2.0 |
| دورة الطباعة | ＜ 7.5 ثانية |
| متطلبات الطاقة | AC220V ± 10٪، 50 / 60Hz، 3KW |
| متطلبات الهواء المضغوط | 4-6 كجم / سم² |
| استهلاك الهواء | حوالي 5 لتر / دقيقة |
| درجة حرارة العمل | ﹣20 ℃ ~ ﹢ 45 ℃ |
| رطوبة بيئة العمل | 30٪ ~ 60٪ |
| الأبعاد (باستثناء المصابيح ثلاثية الألوان) | L1240 × W1410 × H1500 (مم) |
| وزن | حوالي 1100 كجم |
مقدمة الوظيفة القياسية لآلة طباعة معجون اللحام الأوتوماتيكية GKG-GT ++:
1. نظام التنظيف بالتنقيط
يمكن لهيكل التنظيف بالتنقيط أن يمنع بشكل فعال المسح الجزئي الخالي من المذيبات الناتج عن انسداد أنبوب المذيب.
2. تصميم هيكل مكشطة العلامة التجارية الجديدة
هيكل الكاشطة الجديد للسكك المنزلقة والأسطوانة يحسن من استقرار التشغيل ويطيل من عمر الخدمة.
3. دليل نظام تحديد المواقع بالسكك الحديدية
براءات اختراع نموذج المنفعة الدولية.جهاز المشبك الجانبي المرن القابل للانفصال والقابل للبرمجة ، للألواح اللينة ، وثنائي الفينيل متعدد الكلور المشوه والمشوه ، تسطيح علوي فريد ، من خلال برمجة البرامج ، يمكن أن يتوسع ويتقلص تلقائيًا ، دون التأثير على سمك القصدير.
4. نظام الكاميرا الرقمية CCD
الضوء الدائري الموحد لنظام المسار البصري الجديد والضوء المحوري عالي السطوع ، إلى جانب وظيفة السطوع التي يمكن ضبطها بدون خطوات ، يجعل كل أنواع نقاط التحديد يمكن التعرف عليها جيدًا (بما في ذلك نقاط مارك غير المتساوية) للتكيف مع طلاء القصدير والنحاس - مطلي ، مطلي بالذهب ، معلب ، FPC وأنواع أخرى من ثنائي الفينيل متعدد الكلور بألوان مختلفة.
5. منصة رفع لتعديل سماكة PCB عالية الدقة
الهيكل مضغوط وموثوق ، الرفع مستقر ، يتم ضبط برنامج ارتفاع إبرة PIN تلقائيًا ، ويمكن ضبط موضع وارتفاع لوحات PCB ذات السماكات المختلفة بدقة.
6. العلامة التجارية الجديدة واجهة متعددة الوظائف
موجزة وسهلة التشغيل.وظيفة التحكم عن بعد في درجة الحرارة في الوقت الحقيقي.
وظيفة اختيارية لماكينة طباعة معجون اللحام الأوتوماتيكية GKG-GT ++:
1. وظيفة الكشف عن معجون اللحام والتعليب التلقائي من نوع الزجاجة
تتم إضافة معجون اللحام التلقائي المحمول لضمان جودة معجون اللحام وكمية معجون اللحام في الاستنسل ، وذلك لضمان جودة طباعة العميل وزيادة الإنتاجية.
2. نظام صرف آلي
وفقًا لمتطلبات عملية الطباعة المختلفة ، بعد الطباعة ، يمكن الاستغناء عن لوحة PCB بدقة ، وتغليفها ، وتبطينها ، وتعبئتها ، وغيرها من العمليات الوظيفية ؛في الوقت نفسه ، تم تجهيز رأس الاستغناء أيضًا بوظيفة التسخين ، والتي يمكن استخدامها في درجة حرارة محيطة منخفضة عند تسخين الغراء ، يتم تحسين سيولة الغراء.
3. اتصال SPI
متصل بـ SPI لتشكيل نظام حلقة مغلقة.بعد تلقي معلومات التغذية الراجعة الخاصة بطباعة SPI الضعيفة ، سيتم ضبط الجهاز تلقائيًا وفقًا لإزاحة ملاحظات SPI.يمكن ضبط إزاحة الاتجاه XY تلقائيًا في 3 قطعة ، وسيتم تنظيف الاستنسل لتحسين الطباعة.تشكل الجودة وكفاءة الإنتاج نظامًا كاملاً لملاحظات الطباعة.
4. وظيفة الكشف عن شبكة الصلب
من خلال إجراء تعويض مصدر الضوء على الاستنسل واستخدام CCD لفحص شبكة الاستنسل في الوقت الفعلي ، يمكنه اكتشاف والحكم بسرعة على ما إذا كان الاستنسل قد تم حظره بعد التنظيف ، وإجراء التنظيف التلقائي.هذا نوع من الفحص ثنائي الأبعاد للوحات ثنائي الفينيل متعدد الكلور.يضيف.
5. قيادة توافق الصناعة 4.0
من خلال التحميل أو الإخراج تلقائيًا لحالة ومعلمات الماكينة ، فإنه يوفر ضمانًا قويًا للإنتاج الذكي 4.0 الصناعي للعملاء.يمكنها تحقيق الاتصال السلس مع نظام MES الخاص بالعميل ، وتحقيق القابلية العالية لتتبع المنتج ؛تدرك صيانة معدات الإدارة والتحكم الذكية ، وفقًا للإدارة في الموقع ، التخصيص الذاتي لحقوق الاستخدام لجميع مستويات موظفي الهندسة.
6. BTB
يحقق المسار المزدوج ضعف الأداء: يمكن التحكم في الجهازين بشكل منفصل ، مثل تشغيل منتجات مختلفة على كل مسار ؛يمكن فصل الجهازين مرة أخرى في أي وقت
