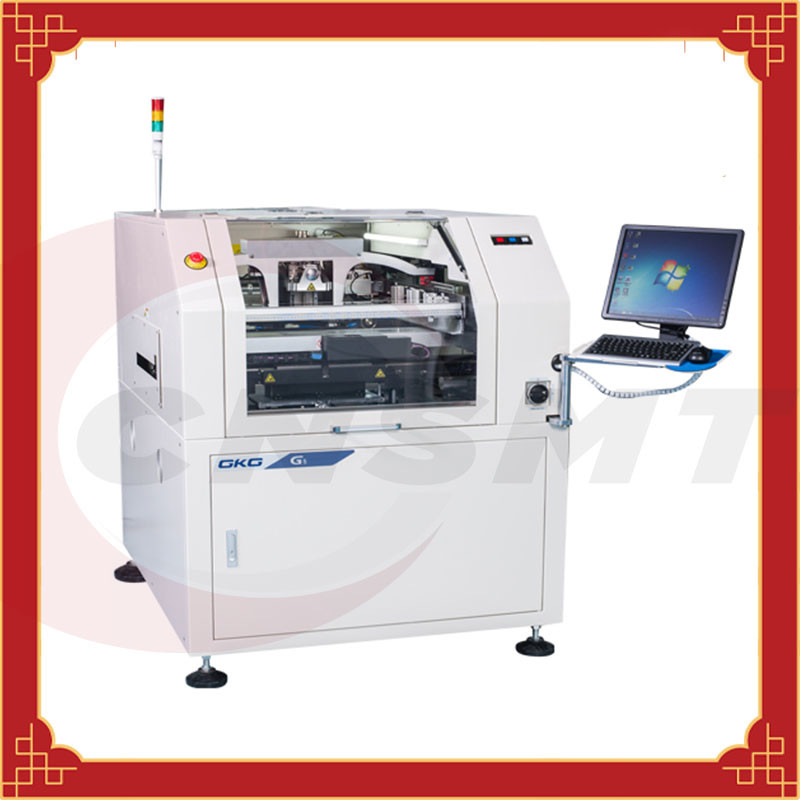

GKG G5 Full Auto SMT Stencil Printer 60HZ 3KW آلة طابعة لصق

GKG G5 Full Auto SMT Stencil Printer 60HZ 3KW آلة طابعة لصق

طابعة تلقائية كاملة GKG G5 ، GKG

ميزات المنتج لآلة طباعة معجون اللحام الأوتوماتيكية GKG G5:

1. منصة رفع التعديل اليدوي المخصصة GKG

الهيكل البسيط والتكلفة المنخفضة والتعديل اليدوي المريح ، والذي يمكنه تعديل ارتفاع الرفع بسرعة لإبر PIN لألواح PCB ذات السماكات المختلفة

2. نظام مسار الصور والضوء

تتيح الحلقة الموحدة لنظام المسار البصري الجديد والضوء المحوري عالي السطوع ، إلى جانب وظيفة السطوع التي يمكن ضبطها بدون خطوات ، إمكانية تحديد جميع أنواع نقاط التحديد بشكل جيد (بما في ذلك نقاط MARK غير المتساوية) ، ومناسبة لطلاء القصدير والنحاس مطلي ، مطلي بالذهب ، معلب ، FPC وأنواع أخرى من ثنائي الفينيل متعدد الكلور بألوان مختلفة

3. نظام مكشطة

نظام مكشطة من نوع السكك الحديدية المنزلقة لتحسين استقرار العملية وإطالة عمر الخدمة

4. نظام التنظيف

يضمن النوع الجديد من شريط المسح التلامس الكامل مع الشبكة الفولاذية ، وتضمن قوة شفط الفراغ الموسعة التخلص من معجون اللحام المتبقي في الشبكة ، وتحقيق وظيفة التنظيف التلقائي الفعالة حقًا ؛فراغ جاف ورطب ثلاثة أوضاع للتنظيف ، يمكن ضبط البرنامج في وضع التنظيف وطول ورق التنظيف

5. هيكل ثابت شبكة الصلب مستقرة

6. أكمل نظام الفحص ثنائي الأبعاد

مواصفات طابعة لصق اللحام الأوتوماتيكية GKG G5:

طراز الجهاز: G5

حجم إطار الشاشة: 420 × 520 مم ~ 737 × 737 مم

حجم ثنائي الفينيل متعدد الكلور كبير: 400 × 310 مم

حجم ثنائي الفينيل متعدد الكلور صغير: 50 × 50 مم

سمك ثنائي الفينيل متعدد الكلور: 0.4-6 مم

انفتال ثنائي الفينيل متعدد الكلور: Max.PCB قطري 1٪

ارتفاع ناقل الحركة: 900 ± 40 مم

اتجاه الإرسال: يسار - يمين - يسار - يمين - يسار - يسار

سرعة النقل: 1500 مم / ثانية (بحد أقصى) ، التحكم في البرنامج

طريقة النقل: مسار نقل على مرحلة واحدة

طريقة تحديد المواقع ودعم PCB: أعلى إبرة مغناطيسية / منصة رفع قابلة للتعديل تلقائيًا طريقة التثبيت الضيقة: لوحة علوية تسطيح علوية فريدة ، مشبك جانبي

رأس الطباعة: محركان مستقلان يقودان رأس الطباعة

ضغط الكاشطة: 0-10 كجم (التحكم في البرنامج)

طريقة التنظيف: الامتزاز بالفراغ المعزز ، ثلاثة أوضاع للجفاف والرطب والفراغ

مجال الرؤية: 10.24 × 6.4 ملم

X ، Y ، θ الضبط: X ، Y: ± 8mm ، θ: ± 2 ° (زيادة 0.5micro)

نظام الرؤية: معالجة البرامج / نظام المسار البصري للتصوير المتزامن لأعلى ولأسفل / كاميرا رقمية 1394 / تحديد المواقع المطابقة الهندسية

كرر دقة تحديد المواقع: ± 0.01 مم

دقة الطباعة: ± 0.025 مم

دورة الطباعة: ≤8.5S

وقت التغيير: 3 دقائق للبرنامج القديم ، قم بإعداد 5 دقائق للبرنامج الجديد.

مصدر إمداد الهواء الرئيسي: 4-6 كجم / سم 2

مصدر الطاقة الرئيسي: AC: 220 ± 10٪، 50 / 60HZ 3KW

طريقة التحكم: التحكم بجهاز الكمبيوتر

نظام التشغيل: windows XP

أبعاد الآلة: 1210 × 1530 × 1510 مم (جسم الآلة)

سعة الماكينة الإجمالية: 1000 كجم

1. الغرض.
قم بتشغيل آلة الطباعة E الأوتوماتيكية بالكامل بشكل صحيح لضمان التشغيل العادي للآلة ، وبالتالي ضمان المنتج.
2 نطاق التطبيق
ورشة إنتاج قسم التصنيع SMT
3 ـ تفسير الاسم
طابعة معجون اللحام: تتكون طابعات معجون اللحام الحديثة بشكل عام من لوحات ، وإضافة معجون اللحام ، والنقش ، ونقل لوحات الدوائر.مبدأ عملها هو: أولاً إصلاح لوحة الدائرة ليتم طباعتها على طاولة تحديد موضع الطباعة ، ثم تتم طباعة معجون اللحام أو الغراء الأحمر على اللوحة المقابلة من خلال الاستنسل بواسطة الكاشطات الأمامية والخلفية للطابعة ، و PCB المطبوع يتم نقله من خلال الإدخال إلى آلة التنسيب من أجل التنسيب التلقائي.
4 مسؤوليات
4.1-مهندس المعدات مسؤول عن الصيانة الدورية للمطبعة.
4.2 فني المعدات مسؤول عن إنتاج وتعديل برنامج المطبعة.
4.3 المشغل مسؤول عن تشغيل المطبعة وصيانتها.
4.4 مشرف الإنتاج هو المسؤول عن الإشراف على التنفيذ.
5 لوائح الإدارة
5.1 تحقق قبل البدء
5.1.1 تأكد من أن مظهر الجهاز نظيف ، وتأكد من وجود أي حطام داخل الجهاز ، خاصةً ضمن نطاق تشغيل مسار الحركة.
5.1.2 تأكد من أن درجة حرارة بيئة العمل بين 23 ± 5 ℃: الرطوبة <80٪
5.1.3 تأكد من أن ضغط هواء العمل للجهاز يتراوح بين 0.4 و 0.6 مللي أمبير.
5.1.4 تأكد من أن مصدر طاقة الجهاز وأسلاك التوصيل ذات الصلة طبيعية.
5.2 التمهيد
5.2.1 قم بتشغيل طاقة الجهاز.الشكل 1. طاقة الجهاز
5.2.2 بعد تشغيل الجهاز ، أدخل واجهة إعادة الضبط ، [Start reset] ؛انتظر حتى تكتمل إعادة التعيين.الشكل 2. واجهة إعادة تعيين الجهاز الشكل 3. واجهة إكمال إعادة تعيين الجهاز
5.3 استدعاء برنامج الإنتاج
5.3.1 حدد سلطة البرنامج وفقًا لموجهات النظام ، ولا يحتاج المشغل إلى إدخال كلمة مرور ، ويحتاج الباقي إلى إدخال كلمة المرور المقابلة للحصول على التفويض.العودة عند الانتهاء.
الشكل 4. واجهة اختيار الإذن
5.3.2 في خيار الواجهة الرئيسية [Open Project] ، حدد برنامج الإنتاج المقابل
5.3.3 بعد اكتمال التحديد ، سيعود تلقائيًا إلى الواجهة الرئيسية ، وقد تم فتح البرنامج في هذا الوقت.[ادخال بيانات]؛قم بتأكيد معلمات الطباعة للمنتج المراد إنتاجه.
5.4 ترآيب شبكة فولاذية
5.4.1 بعد تأكيد بيانات الخطوة ، فإن الخطوة التالية هي دخول الصفحة ، وتطلب الطابعة ضبط عرض المسار.قبل ضبط العرض ، تأكد من وجود لوح علوي / كشتبان على المنصة ، وأخرجه إذا كان موجودًا ، وأعد تثبيته بعد اكتمال ضبط العرض.يجب تثبيت اللوحة العلوية بالقرب من المسار قدر الإمكان ، بين 1-2LCM من المسار ولكن ليس على اتصال مع المسار ، لمنع تلف المسار وتشوهه.إذا كنت بحاجة إلى تثبيت الكشتبان ، فعليك تجنب المكونات السفلية لمنع الاصطدامات.خيار [تحديد الموضع التلقائي] ، في هذا الوقت ستقوم الطابعة بتحريك عدسة ccD وتعيين حاجز الإدخال.
5.4.2 قم بتغذية FCB من مخرج آلة الطباعة.ستكمل المطبعة تحديد المواقع تلقائيًا.في هذا الوقت ، يجب أن يكون ثنائي الفينيل متعدد الكلور أعلى بحوالي 0.5 مم من المسار.
5.4.3 وفقًا لنوع الماكينة التي سيتم إنتاجها ، حدد الشبكة الفولاذية بالرقم المقابل "مثل ECLG4A-V05) ثم حدد [Z-axis up] ، ثم ضع الاستنسل في لوحة دعم الإطار وقم بتثبيته. اضبط موضع اللوحة B وفتحة الاستنسل. يمكن ضبط الاتجاه Y بواسطة الجهاز. يتم ضبط اتجاه X يدويًا. بعد اكتمال الضبط [Fixed Valve of Screen Frame] وتأكد من أن الفولاذ تم تثبيت الشبكة. [حسنًا] ، أكمل تركيب الشبكة الفولاذية.
الشكل 12. تركيب شبكة فولاذية
5.5 مكشطة مثبتة خصيصًا ، مضيفة معجون اللحام
5.5.1 ضع الكاشطتين على مقعد الكاشطة وقفلهما بإحكام.هز الكاشطة برفق بيدك لتأكيد تأثير التثبيت.
5.5.2 يقوم الزر [طباعة من الخلف] أعلى الواجهة الرئيسية بتحريك الممسحة للخلف ، ويضيف معجون اللحام المذاب إلى الاستنسل.يجب أن يكون عرض عجينة اللحام أكبر قليلاً من عرض فتحة الاستنسل وأصغر من عرض الممسحة.الطباعة المفقودة تحدث.زر [طباعة من الأمام] أعلى الواجهة الرئيسية ، حرك الكاشطة إلى مقدمة صوت القصدير.
5.6 فحص تأثير الطباعة
5.6.1 زر [Start] على الجانب الأيمن من الواجهة الرئيسية ، واتبع المطالبات لنقل PCB على المسار وإعادة حقن FCB الجديد ، وسيقوم الجهاز تلقائيًا بمحاذاة الاستنسل وفقًا للقيمة المحددة السابقة ، والمطالبة لضبط الجهاز قبل الطباعة.5.6.2 طريقة الضبط الدقيق للجهاز هي أن منصة المحور Z تدفع FCE لأداء الضبط الدقيق رباعي الاتجاهات.حرك FCB في الاتجاه الأيسر والأعلى [+] ، والاتجاه الأيمن والأسفل هو [-.
5.6.3 [تأكيد] بعد التصحيح ، سوف يقوم الجهاز بالطباعة تلقائيًا.تحقق يدويًا من تأثير الطباعة بعد اكتمال الطباعة.إذا كانت مؤهلة ، فسيتم ضبط الواجهة بدقة قبل الطباعة التالية ، وستدخل وضع الطباعة التلقائية.إذا كانت غير مؤهلة ، فسيتم تكرار الضبط الدقيق حتى يتم تأهيله.
