240 فولت 50 هرتز SMT Yg12 Yamaha اختيار ووضع آلة لتجميع Pcb

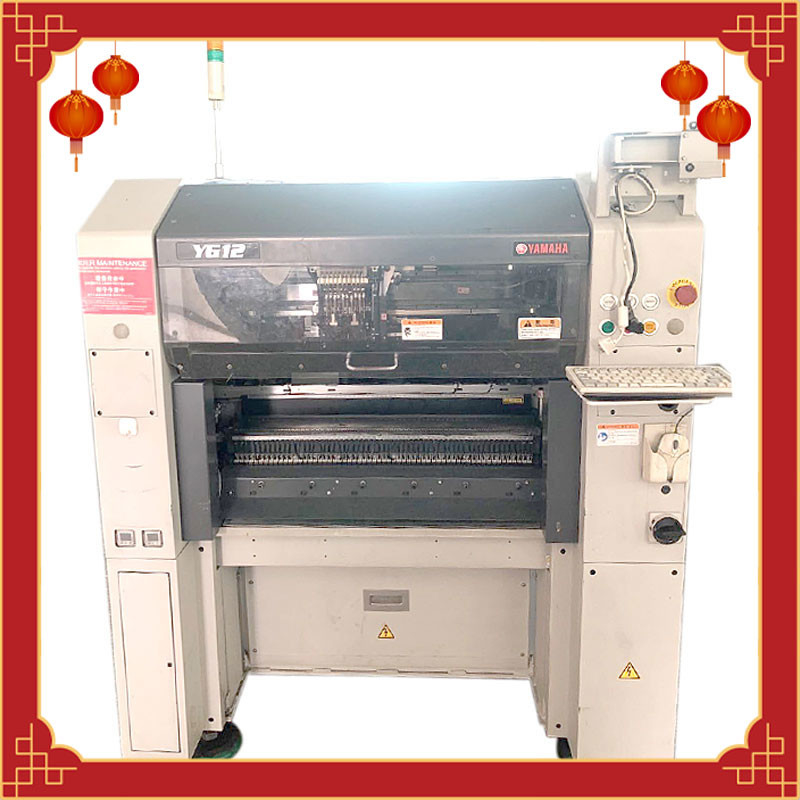

YAMAHA YG12 بيك أند بليس ماشين
تعد CNSMT موردًا موثوقًا به لآلة YAMAHA YG12 PICK AND PLACE في الصين.نحن رواد عندما يتعلق الأمر بأجهزة SMT وملحقاتها عالية الجودة لأن لدينا متجرًا واحدًا لكل ما تحتاجه.
تعد YAMAHA YG12 PICK AND PLACE MACHINE واحدة من أكثر ماكينات الاختيار والوضع طلبًا في الوقت الحاضر من قبل العديد من شركات SMT في جميع أنحاء العالم.ليس فقط بسبب اسمها التجاري الذي لا مثيل له والذي يتحدث عن الجودة ، ولكن أيضًا بسبب أدائها الفائق السرعة في فئة الشعاع الواحد.
ما الذي يعجبك في YAMAHA YG12 PICK AND PLACE MACHINE؟
تفضل الكثير من مصانع SMT حول العالم ماكينة YAMAHA YG12 PICK AND PLACE للأسباب الثلاثة التالية:
ناهيك عن أن YAMAHA YG12 PICK AND PLACE MACHINE تتميز بتصميم مضغوط مقارنة بالسلسلة السابقة ، مما يجعلها تبدو أكثر حداثة ويسهل وضعها داخل المصنع.
لمعرفة المزيد عن YAMAHA YG12 PICK AND PLACE MACHINE ، فيما يلي الميزات الدقيقة لها.
سمات:
مواصفات YAMAHA YG12:
| حجم ثنائي الفينيل متعدد الكلور: | L510 × W460 إلى L50 × W50mm |
| سرعة التركيب: | 36000 CPH (0.1 ثانية / رقاقة) |
| دقة التركيب: | +/- 0.05 ملم / رقاقة |
| نطاق حجم المكون: | 0402 (قاعدة متري) إلى □ 32 * مم مكونات |
| عدد المغذيات: | 60 (الحد الأقصى ، تحويل بكرة الشريط 8 مم) جانب واحد ، جانب مزدوج 120 خيار |
| متعدد الكاميرات | اختيار |
| مزود الطاقة: | 3 مراحل تيار متردد 200/208/220/240/380/400/416 فولت |
| ضغط الطلب: | 0.55 ميجا باسكال أو أكثر ، في حالة نظيفة وجافة |
| وزن الآلة: | 1250 كجم |
الكلمات الدالة:
yamaha smt machine، yamaha smt، yamaha ys24x، yv100xg، yamaha yv100ii، yamaha yg200، yamaha yg100، yamaha ys100، yamaha yg12، yamaha ys12f، ys12f، yamaha ysm40، ysm20r yamaha، ysm20 yama ، yamaha ysm10، ys24 yamaha، yv100x، yamaha pick and place machine، yamaha chip mounter، yamaha ys12، yamaha yv100x، yamaha smt pick and place machine، yamaha smt mounter، yamaha m20 pick and place.
ريش YAMAHA YG12:
1. هيكل صب متكامل عالي الصلابة:
(1) إطار متكامل ذو متانة عالية ودقة عالية
(2) تحليل شامل للهيكل ، تم تطويره وتصنيعه بناءً على مجموعة متنوعة من الاختبارات التجريبية
(3) التكيف مع محرك التسارع العالي لضمان الدقة العالية
2. جهاز تحديد موضع المشبك الجانبي ثنائي الفينيل متعدد الكلور: يتم تثبيت جانب ثنائي الفينيل متعدد الكلور كطريقة تثبيت مشبك سكة:
(1) يمكنه تصحيح صفحة الاعوجاج لثنائي الفينيل متعدد الكلور بشكل أفضل.
(2) ليست هناك حاجة لفتح فتحات تحديد المواقع على ثنائي الفينيل متعدد الكلور
(3) يمكن تركيب المكونات على حافة PCB (موضع السدادة الذي يثبت حافة PCB قابل للتعديل)
3. جهاز تحديد المواقع دعم ثنائي الفينيل متعدد الكلور:
بعد تعديل عرض حزام النقل PCB تلقائيًا ، تقوم مشابك حافة السكة تلقائيًا بإصلاح طرفي PCB ، ثم يتحكم محرك سيرفو في جهاز الدعم السفلي للوحة PCB.بهذه الطريقة ، ما عليك سوى ضبط عرض وسمك ثنائي الفينيل متعدد الكلور في البرنامج.الدعم والإصلاح ، والقضاء على تغييرات إزاحة PCB أثناء عملية التركيب
4. معايرة مرجعية من أربع نقاط ثنائي الفينيل متعدد الكلور:
يمكن لـ YG12 استخدام ما يصل إلى 4 نقاط مرجعية على لوحة الدوائر المطبوعة للتصحيح.بالنسبة للألواح الرقيقة والألواح المرنة ، يمكن للنقاط المرجعية الأربعة أن تصحح تمامًا خطأ الصفحة في لوحة الدوائر المطبوعة بالكامل لضمان وضع دقيق.
5. رأس التنسيب الخطي:
رأس الموضع عبارة عن مجموعة من 5 رؤوس وضع على الإنترنت ، ويتم التحكم في حركة كل رأس موضع بشكل مستقل بواسطة مجموعة من المحركات الخطية (Liner Motor) وحواجز شبكية ، مما يضمن وضعًا عالي الدقة بشكل أفضل.
6. نظام التحكم في المحرك الخطي:
يعمل نظام التحكم في المحرك الخطي عالي الدقة (Liner Motor) الذي تم تطويره ذاتيًا من YAMAHA على تحسين دقة الوضع والاستقرار
7. عدسة التعرف على المكونات:
أحدث عدسة رقمية سداسية مركبة عالية الدقة من الجيل الثالث ، بعد أن تمتص كل فوهات الشفط المكونات ، تمر عبر العدسة بسرعة عالية ، وذلك لتحقيق التعرف المستمر على جميع مكونات الشفط.تتميز العدسة الرقمية بدقة عالية تصل إلى 4 ملايين بكسل (2048 × 2048) ، ويمكنها أن تضمن بشكل كامل الدقة العالية للصورة ، ويمكنها تحقيق التعرف عالي الدقة على عدسة واحدة على نطاق واسع من المكونات الدقيقة (0402 مم (01005 بوصة) ~ □ L100xW45mm).
8. التعرف على السرعة العالية بدون توقف:
التعرف على المسح الضوئي للعدسة الرقمية المركبة ، والتعرف عالي الدقة على الموضع المركزي والانحراف الزاوي لجميع المكونات دون إيقاف الآلة من خلال الجزء العلوي من العدسة الرقمية المركبة بسرعة عالية لجميع المكونات الموجودة على الفوهة.
9. واجهة عرض الصور BGA / CSP:
يمكن للكاميرا الرقمية المركبة عالية الدقة أن تحدد بوضوح حالة كرات اللحام BGA و CSP لتجنب حدوث التنسيب السيئ.
10. المعايرة التلقائية لمواضع التركيب والاختيار:
بعد أن يلتقط رأس الوضع المكون ، ستتعرف عليه عدسة المسح.إذا تم تغيير الموضع المركزي للمكون المختار ، يمكن لآلة التنسيب تصحيح معلمات الإزاحة تلقائيًا لضمان دقة هذا الموضع والانتقاء التالي للمكونات.
11. نظام تعويض الدقة المركبة MACS:
يمكنه القضاء على انحراف موضع المحور X و Y الناتج عن التمدد الحراري والانكماش للمعدات
قم بتصحيح الإزاحة الناتجة عن زاوية الرأس والضغط ووزن رأس الفوهة
12. جهاز كشف التعليق للمغذي:
تطبيق تقنية الكشف النقطي:
(1) ، للتأكد من أن وحدة التغذية مثبتة بدقة في مكانها
(2) يمكن أن يمنع المغذي من إمالة وإتلاف رأس التنسيب
13. مستشعر ثنائي الفينيل متعدد الكلور من النمط الجديد:
باستخدام نوع جديد من مستشعر ثنائي الفينيل متعدد الكلور عبر الحزمة ، يتم إخفاء مصدر الإرسال وجهاز الاستقبال في الجانبين الداخليين العلوي والسفلي لمساري الإرسال ، ويمران عبر لوحة PCB بشكل غير مباشر.يتم تجنب ثنائي الفينيل متعدد الكلور تمامًا بسبب مخطط ثنائي الفينيل متعدد الكلور غير الصحيح وخطأ الاستقراء لثنائي الفينيل متعدد الكلور عبر الفتحة.حالة الضرر الناتج عن الاصطدام.
14. محطة تغيير الفم الأوتوماتيكية ANC:
يمكن استبدال الفوهات الاحتياطية والفوهات المخصصة تلقائيًا وفقًا لإعدادات البرنامج
15. تصميم الفوهة الفريد:
(1) مع عازلة زنبركية مصغرة ، يمنع الجهاز المكونات الممتصة من أن تتأثر بشدة ؛
(2) يمكن أن تتحلل لسهولة الصيانة والصيانة ؛
(3) بعد تهالك الحافة ، يمكن استبدال الجزء التالف فقط لتقليل تكاليف الإنتاج.
هنا في CNSMT ، نقدم كلاً من YAMAHA YG12 PICK AND PLACE MACHINE الجديدة والمستعملة.لقد جعلنا هذا متاحًا ، من أجل تقديم خيارات وحلول أفضل لمصانع SMT حول العالم.
لقد كنا شريكًا للعلامة التجارية Yamaha لأجهزة SMT منذ أكثر من 10 سنوات.لقد اخترنا العلامة التجارية على وجه التحديد لتكون شريكنا هنا في الصين ، لأننا نفهم أن Yamaha تتحدث عن الجودة ، والجودة هي دائمًا أهم جانب في كل آلة يجب أن نكون قادرين على توفيرها لعملائنا.
لماذا تختار CNSMT؟
لمزيد من المعلومات حول YAMAHA YG12 PICK AND PLACE MACHINE ، فيما يلي الأسئلة الأكثر شيوعًا التي قمنا بتجميعها من الاستفسارات التي تلقيناها.
سؤال:هل يوجد حد أدنى لكمية الطلب عند تقديم طلب لشراء YG12؟
إجابه:لا يوجد حد أدنى لكمية الطلب هنا في CNSMT.إذا كنت بحاجة إلى جهاز واحد فقط ، فسنقوم بكل سرور بمعالجة الطلب نيابة عنك.
سؤال:متى يمكنك شحن طلبي؟
إجابه:بمجرد حصولنا على جميع تفاصيل طلباتك بما في ذلك عنوان الشحن ، سنقوم بمعالجة طلبك مرة واحدة عن طريق التحقق منه أولاً ، قبل التعبئة.يمكنك اختيار التغليف القياسي (الصندوق) أو الخشب.سنقوم بعد ذلك بترتيب شحنتك بعد تغليف جهازك بشكل صحيح.
سيعتمد عدد أيام الشحن على موقعك الفعلي.عادةً ما تستغرق هذه العملية من يومين إلى ثلاثة أيام عمل من وقت تأكيد الدفع الخاص بك.قد تتلقى جهازك خلال 10 أيام عمل من وقت شحنه.
لمعرفة عدد الأيام الدقيقة التي تحتاج إلى انتظار وصول طلبك إليك ، يرجى الاتصال بنا مباشرة.
سؤال:هل يوجد ضمان للطلبات؟
إجابه:نعم.تأتي المكونات والجهاز بأكمله مع ضمان.طلبك محمي بضمان شركتنا لراحة بالك.لمعرفة المزيد عن تفاصيل الضمان الخاص بك ، يرجى الاتصال بنا مباشرة.
سؤال:هل هي سهلة الاستخدام؟
إجابه:نعم إنه كذلك!لمساعدتك ، تأتي آلة الاختيار والوضع هذه مع دليل مستخدم باللغة الإنجليزية.علاوة على ذلك ، يمكننا أيضًا مساعدتك عبر فيديو تعليمي حول كيفية استخدام YAMAHA YG12 PICK AND PLACE MACHINE.
سؤال:أود أن أرى كيف يعمل Yamaha YG12 أولاً.أين صالة العرض الخاصة بك؟
إجابه:بالتأكيد!تقع صالة العرض الخاصة بنا في Shenzhen China.نقدر لك التوقف عند صالة العرض الخاصة بنا للحصول على عرض تجريبي مجاني للآلة.سيكون مهندسونا المحترفون أكثر من سعداء لمساعدتك.
هذه هي المعلومات التي جمعناها لك لمساعدتك في قرار الشراء.إذا لم تتمكن من العثور على المعلومات الدقيقة التي تبحث عنها ، فيرجى الاتصال بنا مباشرة ، حتى نتمكن من مساعدتك بشكل أكبر.
هنا في CNSMT ، نفخر عندما يتعلق الأمر بجودة الخدمة التي يمكننا تقديمها.نؤكد لك أنك ستكون في أيد أمينة إذا اخترتنا لمساعدتك في تلبية جميع احتياجات SMT الخاصة بك.
