آلة قطع فاصل ثنائي الفينيل متعدد الكلور (PCB) الدوارة عبر الإنترنت CN-VC10A ذات الأخدود V
الـCN-VC10Aفاصل ثنائي الفينيل متعدد الكلور (PCB) الدوار عبر الإنترنت CN-VC10A هو آلة فصل ثنائي الفينيل متعدد الكلور (PCB) عالية الكفاءة والذكاء، مصممة خصيصًا لقطع الأخدود V لألواح ثنائي الفينيل متعدد الكلور (PCB) بعد عملية الإدخال. تستخدم على نطاق واسع في صناعة تصنيع الإلكترونيات لعمليات الفصل عبر الإنترنت عالية السرعة والدقة.
تتميز هذه المعدات بالتحميل والقطع والتفريغ التلقائي لثنائي الفينيل متعدد الكلور (PCB)، مما يسمح بالتشغيل الآلي بالكامل من البداية إلى النهاية. إنه يحسن بشكل كبير كفاءة الإنتاج مع تقليل العمل اليدوي. بفضل نظام النقل الدقيق وآلية القطع، فإنه يضمن جودة فصل متسقة ويقلل من خطر تلف الإجهاد الشائع في طرق القطع اليدوية.
يتم التحكم في الجهاز بواسطة نظام PLC متقدم مقترن بواجهة شاشة لمس WEINVIEW، مما يوفر تجربة تشغيل سهلة الاستخدام وبديهية. يمكن للمشغلين بسهولة تعيين معلمات مختلفة، والتبديل بين أوضاع القطع، ومراقبة العملية في الوقت الفعلي. تم تصميم النظام لضمان التنسيق السلس بين تغذية اللوحة وإجراءات القطع، مما يمنع بشكل فعال مشكلات مثل ازدحام اللوحة أو عدم المحاذاة.
لضمان سلامة مكان العمل، تم تجهيز CN-VC10A بأجهزة استشعار أمان كهروضوئية عالية الحساسية في منطقة العمل. ستعمل هذه المستشعرات على إيقاف تشغيل الجهاز تلقائيًا إذا تم اكتشاف أي حركة غير طبيعية أو وجود بشري، بما يتوافق تمامًا مع معايير السلامة الصناعية.
بفضل هيكلها المدمج وأدائها الموثوق به وسهولة صيانتها، فإن CN-VC10A مثالي للمصنعين الذين يبحثون عن حل فصل أخدود V آلي وعالي الأداء لإنتاج ثنائي الفينيل متعدد الكلور (PCB) بكميات كبيرة وعالية الجودة.

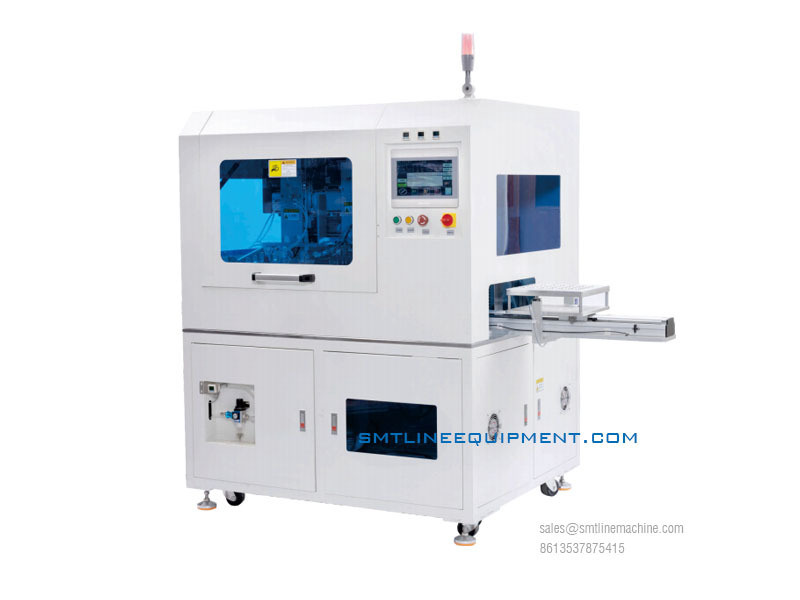

آلة قطع CN-VC10A Online Rotary V-groove PCB Separator V-CUT SMT
| العنصر | تخصيص |
| نظام التحكم | PLC |
| نطاق القطع | 300 × 300 مم |
| طريقة التغذية | النقل بالسكك الحديدية |
| طريقة التفريغ | خط الحزام أو تفريغ التثبيت |
| طريقة الزرع | امتصاص فوهة الشفط / التثبيت بالفراغ |
| اتجاه التدفق | من اليسار إلى اليمين أو من اليمين إلى اليسار |
| وظيفة القطع | خط مستقيم |
| منضدة المعالجة | منصات مزدوجة |
| تكرار الآلة | ±0.01 مم |
| دقة القطع | ±0.05 مم |
| سرعة المغزل | 0–4000 دورة في الدقيقة |
| سرعة القطع | 0–100 مم/ثانية قابلة للتعديل |
| نظام القيادة | محرك سيرفو التيار المتردد |
| متطلبات الطاقة | تيار متردد 220 فولت 50 هرتز |
| متطلبات مصدر الغاز | 0.5–0.7 ميجا باسكال |
| الأبعاد (الطول × العرض × الارتفاع) | 1700 × 1150 × 1650 مم (حزام التفريغ / الوحدة +400 مم) |
| وزن الآلة | 1100 كجم |
دليل الأسئلة الشائعة – فاصل ثنائي الفينيل متعدد الكلور (PCB) الدوار عبر الإنترنت CNVC10A
1. ما هو استخدام CNVC10A؟
تم تصميم CNVC10A لفصل ثنائي الفينيل متعدد الكلور (PCB) عبر الإنترنت، وهو مناسب بشكل خاص لفصل ألواح ثنائي الفينيل متعدد الكلور (PCB) المتعددة بعد عملية الإدخال. يتعامل تلقائيًا مع تحميل ثنائي الفينيل متعدد الكلور (PCB) والقطع والتفريغ، مما يحسن كفاءة الإنتاج والاتساق.
2. ما أنواع ثنائي الفينيل متعدد الكلور (PCB) المتوافقة مع هذا الجهاز؟
الجهاز متوافق مع FR4 ذو الأخدود V والألومنيوم وثنائي الفينيل متعدد الكلور (PCB) الصلب الأخرى ذات التصميمات القياسية المجهزة بالألواح. تبلغ مساحة القطع القصوى المدعومة 300 مم × 300 مم.
3. هل العملية أوتوماتيكية بالكامل؟
نعم. يدعم CNVC10A التشغيل التلقائي بالكامل بما في ذلك تحميل ثنائي الفينيل متعدد الكلور (PCB) المستند إلى السكك الحديدية، والقطع الذي يتم تشغيله بالمغزل، وتفريغ ثنائي الفينيل متعدد الكلور (PCB) المستند إلى الحزام أو التثبيت. إنه مثالي لبيئات الإنتاج عبر الإنترنت عالية الحجم.
4. ما نظام التحكم الذي يستخدمه؟
يستخدم الجهاز نظام تحكم PLC موثوقًا به جنبًا إلى جنب مع واجهة HMI بشاشة لمس Weinview (Weineng)، مما يوفر واجهة سهلة الاستخدام وبديهية لإعداد المعلمات والمراقبة بسهولة.
5. ما مدى دقة القطع؟
التكرار: ±0.01 مم
دقة القطع: ±0.05 مم
هذا يضمن الحد الأدنى من الإجهاد والدقة العالية لثنائي الفينيل متعدد الكلور (PCB) الحساسة.
6. ما هي ميزات السلامة المضمنة؟
تم تجهيز CNVC10A بأجهزة استشعار أمان كهروضوئية حول منطقة العمل. إذا تم اكتشاف يد بشرية أو جسم أثناء التشغيل، فسيتوقف الجهاز تلقائيًا لمنع الإصابة أو الحوادث.
7. كيف يتم نقل ثنائي الفينيل متعدد الكلور (PCB) وتثبيته أثناء القطع؟
التغذية: عن طريق النقل بالسكك الحديدية.
الزرع: تضمن فوهة الشفط أو نظام التثبيت بالفراغ تحديد المواقع المستقرة.
التفريغ: ناقل الحزام أو وحدة التثبيت.
8. ما هي سرعة المغزل وسرعة القطع؟
سرعة المغزل: 0–4000 دورة في الدقيقة
سرعة القطع: 0–100 مم/ثانية قابلة للتعديل
يمكن تكوين هذه الإعدادات وفقًا لمادة ثنائي الفينيل متعدد الكلور (PCB) ومتطلبات الإنتاج.
9. ما هي متطلبات الطاقة والهواء؟
مصدر الطاقة: تيار متردد 220 فولت، 50 هرتز
إمداد الهواء: هواء مضغوط 0.5–0.7 ميجا باسكال
10. ما هي أبعاد ووزن الجهاز؟
الحجم: 1700 × 1150 × 1650 مم (بالإضافة إلى 400 مم لوحدة التفريغ)
الوزن: 1100 كجم
11. هل يمكن تخصيص اتجاه التدفق؟
نعم، يمكن ضبط اتجاه التدفق من اليسار إلى اليمين أو من اليمين إلى اليسار لمطابقة تخطيط خط إنتاج SMT الخاص بك.
12. هل تقدمون خدمة ما بعد البيع والدعم الفني؟
نعم، نحن نقدم خدمة شاملة لما بعد البيع بما في ذلك الدعم عن بعد والاستشارات الفنية وتوريد قطع الغيار والخدمة في الموقع إذا لزم الأمر.
