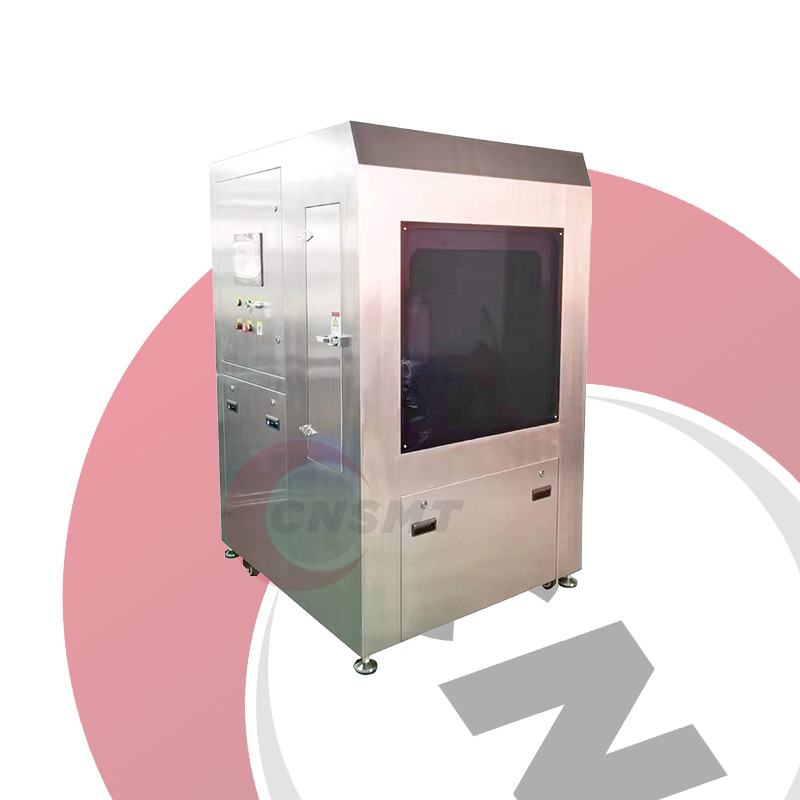

آلة تنظيف لوحات الدوائر المطبوعة المائية JEH-300C غير المتصلة بالإنترنت

JEH-300C ماكينة التنظيف المائي لـ PCB غير متصلة

JEH-300C ماكينة التنظيف المائي لـ PCB غير متصلة

I.مجموعة عامة من الجهاز وخصائصه

1خصائص المنتج

آلة التنظيف المائي PCBA غير المباشرة JEH-300C هي نظام تنظيف دفعة فعال من حيث التكلفة يزيل بقايا مختلفة من الأجهزة الإلكترونية وأقنعة القلم ، بما في ذلك على سبيل المثال لا الحصر:بقايا محلول في الماء، RMA (Rosin Mildly Activated) ، تدفقات خالية من الرصاص غير النظيفة، أملاح التصفيف، بصمات الأصابع، الغبار، وكرة لحام فضفاضة. تم تصميمها مع مفهوم التنظيف غير الرسمي للضغط المتوسط / التدفق العالي من TDCيحتوي على كفاءة عالية، منخفضة التكلفة، وصديقة للمستخدم صيانة الفوهة / الأنابيب.

تم تصميم JEH-300C لتنظيف تدفقات PCBA من السعة الصغيرة إلى المتوسطة ، ويستكمل الغسل والشطف والجفاف في غرفة واحدة. إنه يعزز جودة التنظيف لتنظيف PCBA متعدد المتغيرات.يمكن تحديد سعة الغرفة والخزان حسب متطلبات العميل، والحد من استهلاك المواد الكيميائية. وتشمل المزايا أسعار تنافسية، وأداء متفوق، ونتائج تنظيف ممتازة ونسبة عالية من التكلفة والأداء،مما يجعلها متنافسة رائدة في مجال التنظيف المحليمصنوعة من الفولاذ المقاوم للتآكل، و PLC + شاشة لمس HMI يضمن التشغيل البديهي.

II.أبرز المنتجات

• منصة HMI سهلة الاستخدام من PLC + الشاشة اللمسية
• هيكل محسن للصيانة:نقاط الوصول المحجوزة للمروحة والمرشحات، الخ.
• نظام تنظيف شامل:يزيل بقايا السطح العضوية / غير العضوية بدقة
• العملية الآلية بالكامل:غسل، شطف، تجفيف اكتمل في غرفة واحدة صغيرة
• الرؤية الكاملة للعملية:نافذة مشاهدة مع إضاءة LED لمراقبة في الوقت الحقيقي
• قدرة تنظيف كبيرة:1000 ملم ((L)800mm ((W)40mm ((H) تصميم طبقة واحدة يستوعب المنتجات الكبيرة والسرعة العالية
• تصميم فوهة محسّنة:زيادة تدريجية في التوزيع اليسار/اليمين تعزز الكفاءة؛ التوزيع العلوي/الأسفل المتقطع يلغي النقاط العمياء
• ضغط الفوهة القابل للتعديل:يمنع مخاطر الاصطدام / الرذاذ للمنتجات الصغيرة تحت الرذاذ عالي الضغط
• نظام تسخين خزان التخفيف القياسي:يعزز الكفاءة ويقصر وقت الدورة
• واجهة شاشة لمسة كبيرة:شاشة لمسة ملونة موثوقة تمكن من تخصيص معايير العملية
• معايير نظافة عالية:التلوث الأيوني يتوافق مع IPC-610D الفئة الثالثة (< 1.56μg / cm2) و MIL-28809 الفئة الأولى
• مزيج كيميائي مرن:إضافة يدوية أو مزج تلقائي للمياه/المواد الكيميائية (5%-25%)

III. تدفق عملية التنظيف

يتكون جهاز تنظيف PCBA المتكامل JEH-300C من ثلاث مراحل عملية: مرحلة التنظيف الكيميائي ، مرحلة غسل المياه النقية ، ومرحلة تجفيف الهواء الساخن عالي السرعة.

تحميل

• رف مادة ذات طبقة واحدة (يدعم تحميل طبقات)
• رف التغذية الدفع-السحب
• أبواب/نوافذ ذات القفل المفتوح (سهلة الافتتاح/الإغلاق)

عملية تنظيف المذيب

• إعادة التغذية الكيميائية:ماء DI مضخ في الخزان + مادة تنظيف كيميائية متناسبة مضافة
• الصرف الصحي:محلول بعد التنظيف يتم تفريغه
• العملية:الماء المختلط/المذيب المضخ في خزان التنظيف عند درجة حرارة محددة

عملية غسل المذيب

• إعادة التعبئة:المياه المضخة من الخزان الخارجي إلى الغرفة
• العملية:المياه المضخة إلى أنابيب التنظيف عند درجة حرارة محددة
• الصرف الصحي:محلول يتم تفريغه عن طريق مضخة مساعدة

عملية غسل المياه النقية

• إعادة التعبئة:المياه المضخة من الخزان الخارجي إلى الغرفة
• العملية:المياه المضخة إلى أنابيب التنظيف عند درجة حرارة محددة
• الصرف الصحي:محلول يتم تفريغه عن طريق مضخة مساعدة

عملية التجفيف

• العملية:الهواء الجاف المرشح ينفخ بالقوة في الغرفة
• تكوين السكين الهوائي:يضمن الجفاف المتساوي
• درجة حرارة التجفيف:الحرارة المحيطة 99 درجة مئوية

الأسئلة الشائعة (FAQ)

س1: ما هي أنواع PCBA مناسبة لتنظيف JEH-300C؟

أ:
"جيهه-300 سي" مصممة لالتنظيف من مجموعة صغيرة إلى متوسطة ، معتمد للغاية PCBAبما في ذلك:

• إزالة مخلفات الراتنج/التيار بعد اللحام SMT/DIP

• بقايا معجون اللحام والغبار والزيوت من عمليات التجميع

• تطبيقات عالية الموثوقية (السيارات والطب والإلكترونيات الفضائية)

• البحث والتطوير النموذج الأولي، ألواح إعادة التصميم، والإنتاج المرن للمجموعات الصغيرة

س2: ما هي مزايا التنظيف المائي مقابل التنظيف التقليدي بالمذيب؟

أ:
عروض التنظيف المائيالفوائد البيئية والسلامة والاستدامة:

• ✅صديقة للبيئة: المواد المائية منخفضة VOC متوافقة مع لوائح RoHS / REACH

• ✅السلامة: غير قابلة للاشتعال، تقلل من مخاطر العمل

• ✅التوافق: خفيفة على معظم المكونات، مثالية للجمعات المعقدة

• ✅كفاءة التكاليف: انخفاض تكاليف المستهلكات وتبسيط معالجة مياه الصرف الصحي

السؤال 3: هل يمكن لـ JEH-300C تنظيف PCBAs مع المكونات الضعيفة أو الحساسة؟

أ:
نعم، مع البروتوكولات الأمثل:

• ضغط الرذاذ القابل للتعديل (0.5 bar2 bar) ودرجة الحرارة (RT60 °C) تقلل من الإجهاد

• تقديم عينات للتحقق من توافقهاقبل التنظيف الكامل

• تجنب الألواح التي تحتوي على مكثفات كهربائية غير مغلقة، أو وصلات ميكانيكية، أو ملصقات ورقية

السؤال 4: كيف يضمن النظام جفاف كامل دون بقع المياه؟

أ:
تكنولوجيا التجفيف بثلاث مراحل:

1. غسل قوي: يزيل المياه المطهرة المتبقية الملوثات

2. تجفيف هواء ساخن دقيق: تدفق الهواء القابل للتعديل من 40 إلى 80 درجة مئوية يخترق فجوات المكونات

3. التبخر المتساوي: تصميم تدفق الهواء في الغرفة يزيل مصائد الرطوبة
   مقاومة السطح بعد التجفيف > 1010 Ω تلبي معايير نظافة IPC.

س5: كيف يتم ضمان اتساق العملية؟

أ:

• الأتمتة الكاملة: أجهزة التحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم

• تشغيل بلمسة واحدة: يقلل من الأخطاء البشرية

• مراقبة في الوقت الحقيقي: تتبع درجة الحرارة والضغط ومعلمات السائل؛ إنذارات خطأ تلقائية
