معدات خط إنتاج تجميع ثنائي الفينيل متعدد الكلور شبه تلقائي SMT
نحن نقدم لك كل من آلات تجميع smd شبه تلقائية وكاملة في الصين

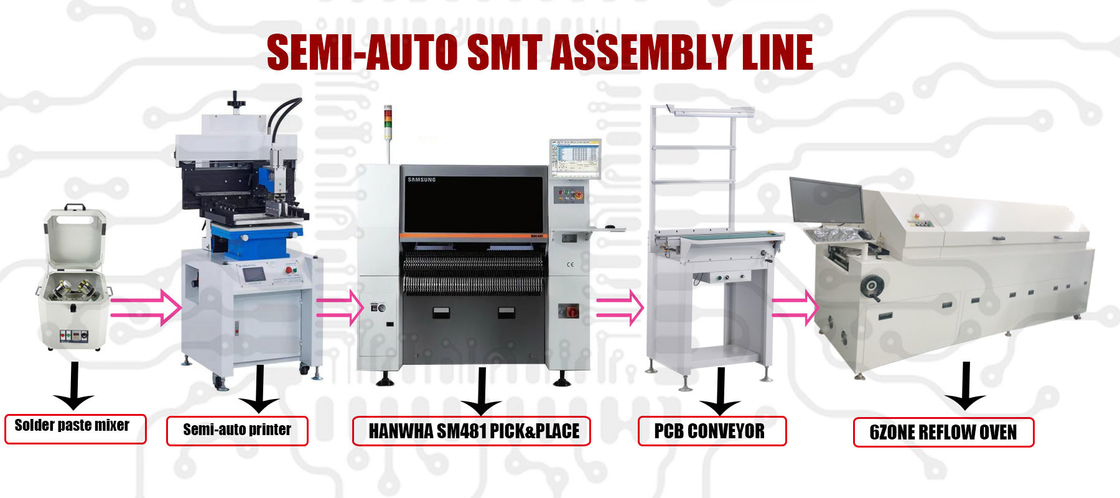

هذا الخط شبه التلقائي بما في ذلك الآلات الخوار (يمكن أن يتغير أيضًا حسب متطلباتك)
1 ، خلاط معجون اللحام
مواصفات خلاط لصق جندى خط إنتاج SMT شبه التلقائي:
| معجون اللحام بجهد التشغيل | PowerSupply: خيار AC220V / 110V |
| سرعة تشغيل خلاط معجون اللحام | سرعة دوران الذراع 1400 دورة في الدقيقة: 400 دورة في الدقيقة نسبة السرعة: 4: 1 1400 دورة في الدقيقة: 350 دورة في الدقيقة |
| القدرة على العمل خلاط معجون اللحام | |
| حاوية | 500 جم / 1000 جم (يجب استبدال التركيب) |
| قلب علبتين من معجون اللحام في نفس الوقت | 500G1000g تشغيل حاوية واحدة / اثنتين. |
| وقت خلط خلاط معجون اللحام | Workingtimer1-99 دقيقة قابلة للتعديل رقميًا |
| عملية خلاط معجون اللحام | زر اللمس الخفيف التشغيلي ، سهل التشغيل |
| وظيفة تركيب معجون اللحام | عقد عالمي ، مناسب لجميع أنواع علب لصق اللحام ذات العلامات التجارية |
| خلاط معجون اللحام يعمل بالضوضاء | ضوضاء منخفضة ضوضاء التشغيل <35 ديسيبل |
2 ، طابعة استنسل شبه تلقائية قياسية لخط تجميع SMD
| منطقة الطباعة | 300 × 400 مم / 500/600/800 خيار |
| حجم الركيزة | 300 × 500 مم |
| سمك الركيزة | 0.2-2.2 ملم |
| موقف طباعة ثابت | ثنائي الفينيل متعدد الكلور الخارجي أو دبوس لتحديد المواقع |
| صقل لوحة القاعدة | أمامي / خلفي ± 10 مم R / L ± 10 مم |
| دقة الطباعة | ± 0.05 مم |
| تكرار الآلة | ± 0.02 مم |
| أدنى مسافة بين | 0.35 مم |
| استخدام ضاغط الهواء | 4-6 كجم / سم 2 |
| استخدم مصدر الطاقة | 220 فولت 50/60 هرتز 100 واط |
| حجم الماكينة L * W * H | 800 × 1000 × 1650 مم / |
| وزن الآلة | 300 كجم |
| واجهه المستخدم | الإنجليزية / الصينية |
3 ، SM481 PLUS Hanwha اختيار ووضع آلة
تخصيص:
1 ، 10 تصميم ذراع واحد للفم ، يمكن أن تصل السرعة القصوى إلى 40000CPH.
2 ، استخدام كاميرا الطيران + تحديد الكاميرا الثابتة ، تحسن بشكل كبير من قدرة جبل المكونات الكبيرة.
بالإضافة إلى المواد العادية داخل حامل 0402 ، فهي تتمتع بثبات ممتاز في التركيب BGA و IC و CSP وغيرها من المواد الكبيرة والمتوسطة الحجم.
3 ، تصميم أحادي الخط ، أقصى حجم اختياري لمدخلات ثنائي الفينيل متعدد الكلور 1500x460 التكوين.
مواصفات SMT PCB الناقل:
| نموذج | 500 مم | 600 مم | 800 مم | 1000 مم | 1200 ملم | 1500 مم |
| حجم المخطط التفصيلي | 500 * 670 * 880 ملم | 600 * 670 * 880 ملم | 800 * 670 * 880 ملم | 1000 * 670 * 880 مم | 1200 * 670 * 880 ملم | 1500 * 670 * 880 مم |
| عرض ثنائي الفينيل متعدد الكلور | 500 * 50 ~ 350 ملم / 460 ملم | 600 * 50 ~ 350 ملم / 460 ملم | 800 * 50 ~ 350 ملم / 460 ملم | 1000 * 50 ~ 350 ملم / 460 ملم | 1200 * 50 ~ 350 ملم / 460 ملم | 1500 * 50 ~ 350 ملم / 460 ملم |
| سرعة النقل | 0-12 م / دقيقة | |||||
| اتجاه الناقل | اليسار - اليمين / اليمين - اليسار | |||||
| مزود الطاقة | AC220V / 110 فولت 50/60 هرتز | |||||
| قوة المحرك الرئيسي | 15 واط | |||||
| تتبع Fiexed Edge | أمامي ثابت (خلفي ثابت) | |||||
| ارتفاع النقل | 900 ± 20 مم | |||||
| الوزن الصافي | 41 كجم | 48.7 كجم | 48.9 كجم | 55 كجم | ||
6ZONE SMT REFLOW OVEN لخط تجميع SMD:
| بيانات الآلة |
| حجم النموذج: L3800 × W1000 × H1450mm |
| مزود الطاقة: 3 ￠ 380V 100A 50 / 60HZ |
| بدء الطاقة: 0KW قوة العمل العادية 6.0KW |
| الوزن: 700 كجم |
| جزء الإرسال |
| حزام شبكي من الفولاذ المقاوم للصدأ على شكل B + سكة توجيه مسودة ومقسمة |
| عرض حزام الشبكة 400 مم ، نطاق تعديل عرض سكة التوجيه: 50 مم - 350 مم |
| اتجاه الإرسال: من اليسار إلى اليمين أو من اليمين إلى اليسار اختياري |
| سرعة الإرسال: 0-5M / دقيقة تنظيم سرعة تحويل التردد |
| ارتفاع الحزام الشبكي من الأرض: 900 مم ± 0 مم |
| خصائص التسخين |
| تم تصميم الماكينة بالكامل لعملية خالية من الرصاص |
| منطقة التسخين: حتى 6 لأسفل 6 |
| منطقة التبريد: طبقة مزدوجة تبريد مروحة التدفق المستمر |
| طول منطقة التسخين: 300 مللي متر |
| وقت التسخين: درجة الحرارة العادية لضبط وقت درجة الحرارة ≤ 0 دقيقة |
| تسلسل التسخين: التسخين من المنتصف إلى كلا الجانبين واحدًا تلو الآخر ، مما يوفر ثلث الكهرباء |
| دقة التحكم في درجة الحرارة: ± ° C (حسب ارتفاع الفرن) |
| أداء العزل: لا تتجاوز درجة حرارة الغطاء العلوي 45 درجة عند درجة حرارة عالية 50 درجة |
| طريقة التحكم في درجة الحرارة: سلسلة التوازن + تعديل الجهد التناظري |
| يمكن تشغيل مناطق درجة الحرارة العلوية والسفلية والتحكم فيها بشكل مستقل |
| أجزاء التدفئة |
| محرك مستورد مقاوم للحرارة العالية ، تردد متغير لضبط عجلة الرياح لنقل الرياح. |
| أنبوب حراري من النيكل من الفولاذ المقاوم للصدأ ، مع بالوعة الحرارة لتسخين متساوي |
| يتم زيادة وقت الكشف عن درجة الحرارة من الثواني الثلاث الأصلية إلى 0.1 ثانية |
| قم بتسريع مجرى الهواء بكفاءة لتوفير حجم هواء دائري كافٍ |
| جهاز تهوية قسري لضمان عدم تسرب بخار التدفق |
| جزء الإرسال |
| الحاكم الرقمي ، محرك تايوان STK 1: 150 نسبة صندوق التروس |
| يمكن تعديل الحزام الشبكي بحرية |
| ناقل حركة متزامن مزدوج العتاد ، عملية مستقرة |
| نظام تعبئة أسطوانة الشحوم ، |
| بنية الجسم |
| الهيكل الملحوم الإطار العام ، قوي ودائم |
| طلاء بخاخ الكمبيوتر ، السطح أملس ومحكم |
| تم تمديد منطقة التسخين المسبق والتجفيف في الهيكل ، بحيث يتم تعزيز قدرة التنظيف بأكسدة الوسادة للمعدات وقدرة استعادة الصنوبري. |
| نظام فتح / غلق الاسطوانة الكهربائية. |
| نظام التحكم في فتح الغطاء المزدوج (فتح غطاء نابض الغاز + فتح غطاء الأسطوانة) |
| توجد واجهات قابلة للفصل بين جميع الدوائر التي يتم التحكم فيها بواسطة الصندوق الكهربائي أدناه والخزان الداخلي ، وهو مناسب للفصل أثناء الصيانة واستبدال الأجزاء.ادرك الصيانة الشبيهة بالحماقة |
| الغطاء الخلفي مزود بنافذة قابلة للإصلاح.إنه مناسب للصيانة |
| يعتمد أنبوب التسخين / الحالة الصلبة / أداة التحكم في درجة الحرارة تصميمًا معياريًا ، وهو مناسب للصيانة |
| تبريد مزدوج على الجانبين العلوي والسفلي للمخرج ، السرعة قابلة للتعديل |
| يتم تعبئة البطانة العلوية والسفلية بمادة عزل حراري عالية الكفاءة تحت ضغط عالٍ |
| الأداء الكهربائي والتحكم |
| التحكم المتقدم في الكمبيوتر الصناعي + PLC ، برنامج اختبار درجة حرارة فرن Xinjie التايواني ، يمكن للكمبيوتر العمل بشكل طبيعي عند تعطله |
| يحمي التيار المنخفض الثابت أنبوب التسخين / دائرة التحكم في الحالة الصلبة / درجة الحرارة من تأثير التيار القوي ويطيل من عمر الخدمة. |
| ضبط مانع التسرب |
| درجة الحرارة عالية جدا أو منخفضة جدا وظيفة التنبيه |
| درجة حرارة عالية للغاية ذاتية الضبط ، تقطع طاقة التسخين تلقائيًا |
| مزود الطاقة غير المنقطع Santak UPS ، التشغيل التلقائي بعد انقطاع التيار الكهربائي |
| وظيفة اختبار وتحليل منحنى درجة الحرارة القوية ، والتي يمكن أن تلبي تحليل المعلمات للعمليات المختلفة ، ولها وظيفة تشخيص الأخطاء الذكي ، ويمكنها تلقائيًا عرض العديد من الأخطاء في قائمة الإنذار |
| يمكن تسمية الملف وحفظه وفقًا لمنتجات المستخدم المختلفة.عندما يغير المستخدم المنتج ، فإنه يحتاج فقط إلى تحديد الملف المقابل لضبط معلمات الجهاز. |
| يحتوي النظام على تشخيص تلقائي للخطأ ، وإنذار بدرجة حرارة منخفضة للغاية ، ويمكنه ضبط وقت التبريد تلقائيًا بعد إيقاف التشغيل. |
| التحكم في سرعة محرك المروحة على مراحل (منطقة توازن التسخين + التحكم المستقل في منطقة اللحام الرئيسية) ، وضع تنظيم السرعة بدون خطوات |
| سيتوقف النظام تلقائيًا عن التسخين ويدخل التبريد وفقًا لظروف درجة الحرارة الزائدة |
| وضع التحكم في سلسلة التوازن الفريد ، فترة المسح الضوئي للضبط التلقائي لدرجة الحرارة هي 0.1 ثانية ، مما يقلل من مخرجات الحالة الصلبة ويحقق تأثير توفير الطاقة.تحكم مستقر في درجة الحرارة وضوضاء منخفضة في المنحنى |
| مع وظيفة الحماية من تأخير الإغلاق ، بعد الإغلاق ، سيتم تبريده عن طريق الهواء وفقًا للوقت المحدد مسبقًا. |
| نظام التبريد |
| طريقة التبريد: نظام التبريد المزدوج العلوي والسفلي ، يتم التحكم في سرعة التبريد عن طريق ضبط زاوية التبريد. |
| كمية التبريد: تبريد على مرحلتين ، (تبريد مسامي لعجلة الرياح + تبريد قسري لمروحة التيار المستمر) |
| نظام استعادة غاز الصنوبري / العادم |
