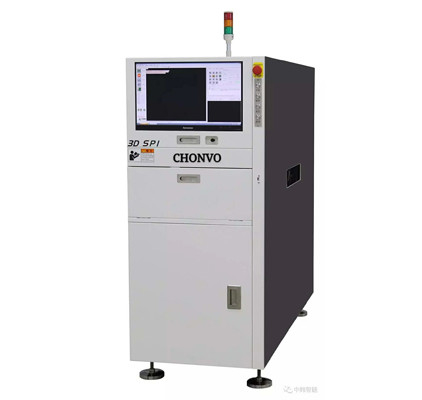

3D SPI آلة فحص لصق جندى مضمنة
آلة فحص معجون اللحام ثلاثية الأبعاد والتي يتم اختصارها أيضًا حيث يتم استخدام SPI لاختبار لوحات الدوائر المطبوعة بشكل صحيح أم لا.
هذه تقنية مستخدمة على نطاق واسع لمركبات ثنائي الفينيل متعدد الكلور ولا تزال مستخدمة من قبل العديد من المستهلكين.في السنوات القليلة الماضية باستخدام هذه الآلة ، أدت العديد من الشركات إلى نجاح طويل الأمد.لأنه باستخدام هذه الآلة ، أنتجت الشركات المصنعة لوحات دوائر مطبوعة عالية الجودة.
يعد التحقق من جميع النقاط ذات الصلة في عملية الإنتاج أمرًا ضروريًا ، ولهذا السبب يعد فحص معجون اللحام ذا أهمية كبيرة لتصنيع التجميعات المعقدة.
سنقوم في هذه المقالة بمشاركة مزيد من المعلومات حول فحص معجون اللحام ثلاثي الأبعاد بما في ذلك ميزاته ، وكيف يعمل ، علاوة على ذلك.لذلك إذا كنت تريد معرفة المزيد عنها ، فابق على اتصال معنا!
كما نعلم جميعًا ، أصبح فحص اللحام ذا أهمية كبيرة هذه الأيام للوحات الدوائر المطبوعة.ولكن كيف يعمل؟في هذا القسم ، سوف نشارك المعلومات الحقيقية حول كيفية عملها؟
لذلك دون إضاعة الوقت لنبدأ!
يعد فحص معجون اللحام ثلاثي الأبعاد طريقة للمراقبة المرئية للوحات الدوائر المطبوعة بحثًا عن عيوب في عجينة اللحام.نظرًا لاستخدام هذه الطريقة لاكتشاف العيوب في ثنائي الفينيل متعدد الكلور ، فستعرف تلقائيًا ما إذا كان هناك شيء ما معطلاً.
هناك قياسات محددة سترافق أي لوحة دوائر مطبوعة تم إجراؤها بشكل صحيح.كما أنها قادرة على قياس المساحة والحجم والارتفاع والشكل والتحول والجسر والفيضان.
هذه الطريقة دقيقة للغاية في الكشف عن العيوب.يعد اكتشاف العيوب أمرًا مهمًا لأنه يمكن أن يؤدي إلى مشاكل خطيرة مثل تأثير عمل اللوحة.
تضيف آلة فحص معجون اللحام جهاز ليزر لقياس سماكة عجينة اللحام.ثم يجب على SPI أخذ عينة جيدة من ثنائي الفينيل متعدد الكلور والتقاط صورة لها.الحكم على الصورة والبيانات من ثنائي الفينيل متعدد الكلور.بالطبع ، سيحدث سوء تقدير وسيكون معدله مرتفعًا.
يمكن لآلة فحص معجون اللحام فقط إجراء فحص الصورة على السطح إذا كانت هناك منطقة مغطاة بالكائن.يمكن لآلة فحص معجون اللحام أيضًا قياس ارتفاع SPI ، وتسطيح SPI ، وما إلى ذلك ، كما أنها تستخدم أيضًا لاكتشاف ما إذا كانت طباعة عجينة اللحام قد تم تغييرها ، أو سدها ، أو تلفها ، وما إلى ذلك.
قبل الغوص في ميزات آلة فحص عجينة اللحام ثلاثية الأبعاد ، سنشاركك لماذا هي مهمة؟لماذا نحتاج إلى إجراء هذا الفحص وما هي الفوائد التي نحصل عليها بعد إجراء الفحص.لذلك دون إضاعة الوقت ، دعنا نتعمق في الأمر ونرى سبب أهمية هذا الفحص.يتم استخدام آلة فحص معجون اللحام لاكتشاف الأخطاء في مركبات ثنائي الفينيل متعدد الكلور.لوحظ أن معظم الأخطاء التي تحدث في مركبات ثنائي الفينيل متعدد الكلور ترجع إلى طباعة معجون اللحام غير المناسب.آلات فحص معجون اللحام لها أهمية كبيرة.فيما يلي بعض الفوائد التي نحصل عليها بعد إجراء الفحص:
يستخدم فحص معجون اللحام معدات عالية الجودة ذات دقة عالية تساعد على تحسين أداء وجودة ثنائي الفينيل متعدد الكلور.تُستخدم الكاميرات عالية الجودة لعمل صور ثلاثية الأبعاد ، وهي مفيدة جدًا في قياس محاذاة معجون اللحام وحجمه.هذا يساعد على تحسين الإنتاجية وجودة الطباعة لمركبات ثنائي الفينيل متعدد الكلور.
كما ناقشنا سابقًا ، تتكون آلات فحص معجون اللحام من كاميرات صور عالية الجودة.تنتج هذه الكاميرات صورًا ثلاثية الأبعاد عالية الجودة.على عكس الكاميرات التقليدية ، فإن هذه الكاميرات قادرة على التقاط ارتفاع SPI.بهذه الطريقة ، يتم قياس حجم عجينة اللحام بدقة.وبالتالي ، بمساعدة SPI ، يمكن للمصنعين مراقبة عملية لصق اللحام بسهولة.
الميزة العملاقة لآلات لصق اللحام هي أنها يمكن أن تساعد في تقليل الأخطاء التي تحدث في لوحات الدوائر المطبوعة.يمكن الحصول على معلومات مهمة حول عملية الطباعة عن طريق فحص معجون اللحام.يمنحك هذا فكرة واضحة عن العيوب التي تحدث أثناء العملية.بهذه الطريقة ، يمكنك اتخاذ الإجراءات اللازمة لتقليل الأخطاء.
| معلمة SPI ثلاثية الأبعاد عبر الإنترنت |
| القدرة على الكشف عن المعدات |
| رقم |
| معلمة العنصر |
| موديل الجهاز 8060A |
| نطاق سمك ثنائي الفينيل متعدد الكلور 0.6-5.0 مم |
| عرض جانب عملية ثنائي الفينيل متعدد الكلور 3 مم |
| نطاق حجم ثنائي الفينيل متعدد الكلور الحد الأقصى: 400 * 350 مم تكيف مع أصغر مكون 01005 |
| معلمات PCB 0.6mm-5.0mm≤5.0kg |
| عناصر الفحص القياسية المنطقة ، الارتفاع ، الحجم ، الموضع ، ماس كهربائى |
| نوع الكشف الضعيف أقل من الصفيح ، الطرف ، ماس كهربائى ، تعويض ، انهيار |
| نطاق الكشف عن ارتفاع معجون اللحام 0-500um نظام بصري |
| التكرار <1٪ @ 3sigma |
| GR&R <10٪ @ 6sigma دقة الدقة 0.25um تعويض لوحة الانحناء ≤5mm ماركة الكاميرا ، Pixel Germany IDS 5.3M بكسل |
| الدقة البصرية مصدر ضوء 12um / 15um / 18um مصدر ضوء متعدد الزوايا |
| 3D صريف إلكتروني قابل للبرمجة مصدر الضوء |
| سرعة الكشف 0.4 ثانية / مجال الرؤية |
| جزء البرنامج |
| لغة البرمجيات |
| وضع البرمجة ، نوع إخراج البيانات Gerber Data 274D / 274X ، برمجة صورة المسح الضوئي لـ PCB |
| برامج البرمجة والبرمجة عبر الإنترنت |
| الحصول على البيانات وتحليل SPC القياسية SPC القياسية |
| بيانات علامة سيئة ومشاركة التصحيح |
| مسح الباركود |
| شبكة قاعدة بيانات MES |
| برامج البرمجة غير المتصلة بالإنترنت |
| وقت البرمجة 5-20 دقيقة |
| أجزاء الأجهزة |
| وضع القيادة محرك سيرفو |
| وضع المسار أحادي الخط |
| ارتفاع مكون ثنائي الفينيل متعدد الكلور المسموح به: 10 مم / أقل: هيكل إطار 20 مم صب متكامل ، برغي ، دليل |
| وضع تعديل عرض القضيب |
| طريقة تثبيت ثنائي الفينيل متعدد الكلور وتحديد المواقع العلوية ، وتحامل الاسطوانة |
| ارتفاع سكة التوجيه 900 مم ± 20 مم |
| اتجاه انتقال ثنائي الفينيل متعدد الكلور قياسي: من اليسار إلى اليمين |
| تنسيق الإشارة واجهة SMEMA |
| جزء الكمبيوتر |
| مضيف الكمبيوتر ، شاشة كمبيوتر احترافي ، LCD: 1920 * 1080 |
| تكوين الكمبيوتر ، ذاكرة نظام 16G / معالج رسومات i7 ثماني النواة / محرك أقراص ثابت 1 تيرابايت / رسومات منفصلة / Windows7 64 بت |
| حالة طلب المعدات |
| حجم المعدات (W * D * H) 620 * 1620 * 1500mm الطاقة والطاقة AC220V / 1000VA |
| ضغط العمل 0.35-0.55 ميجا باسكال |
| تحديد المواقع ثنائي الفينيل متعدد الكلور |
| وزن المعدات (كجم) 1100 كجم |
| خدمة المعدات |
| ترقية البرمجيات خدمة الترقية المجانية مدى الحياة |
| ميزات الخدمة المخصصة مصممة حسب الطلب |
| ملاحظة: المعلمات عرضة للتغيير دون إشعار.تحتفظ الشركة بحق التفسير النهائي |
تعمل آلة فحص عجينة اللحام المضمنة CNSMT ثلاثية الأبعاد بسرعة عالية جدًا وتنتج المزيد من المخرجات.تعمل الكاميرات ثلاثية الأبعاد الرقمية بالكامل مع العدسة الصناعية عن بُعد ، والدقة العالية ، وعمق العرض الفائق للمجال ، والتشوه المنخفض للغاية ، والتصميم المتوازي الفريد ، وما إلى ذلك بسبب هذه السرعة العالية ، تكتشف آلة فحص عجينة اللحام الخطأ بكفاءة أكبر بدون اي مشكلة.يجب أن يتراوح سمك ثنائي الفينيل متعدد الكلور بين 0.6-5.0 مم.
يسمح بتعويض ثني اللوحة لإنتاج صور واضحة للوحات الدوائر المطبوعة والبيانات عبر الإنترنت في الوقت الحقيقي.يتم الانحناء على اللوحة بدقة وكفاءة عالية.أولاً ، يتم تحليل ألواح الانحناء ثم يتم الانتهاء من اختبار الانحناء.بعد تحليلها ، تساعد الآلة على العمل بكفاءة عن طريق ثني الألواح.
التنقيط هي عملية التقاط صورة موصوفة بأشكال مختلفة وتحويلها إلى صور نقطية يمكن أن تكون سلسلة من وحدات البكسل والنقاط والخطوط وما إلى ذلك مع إنشاء كائنات تنقيط على الشاشة بشبكة من المثلثات أو المضلعات التي تنشئ صورة ثلاثية الأبعاد للكائنات.حقق اكتشاف ثلاثي الأبعاد بدون ظل دون القلق بشأن القياسات غير الدقيقة التي تسببها الظلال.
إن آلة فحص عجينة اللحام CNSMT ثلاثية الأبعاد هي آلة صديقة للإنسان.يسهل تشغيلها جدا.نظام لوحة المفاتيح متوفر باللغتين الصينية والإنجليزية.وهو يدعم استيراد جربر ، CAD.كما أنه يدعم البرمجة اليدوية وغير المتصلة بالإنترنت.طريقة تطبيقه بسيطة للغاية ويمكن للمستهلك أداء الوظيفة بسهولة كبيرة.
من أجل البرمجة الدقيقة واكتشاف الأخطاء بسرعة ، يجب أن يكون البرنامج عالي الدقة والدقة.يجب أن يكون بديهيًا للغاية حتى يتمكن من تنفيذ البرمجة بأكملها بسهولة كبيرة.تتكون آلة فحص معجون اللحام CNSMT 3d من برنامج بديهي للغاية.من خلال هذا البرنامج ينتج صور ثلاثية الأبعاد للمستخدمين بكفاءة عالية.يمكنه اكتشاف الأخطاء بشكل أكثر فاعلية مع مثل هذا البرنامج ولكنه يُظهر اكتشافًا ضعيفًا لمكونات مثل قصدير أقل ، طرف ، ماس كهربائى ، إلخ.
مع نظام محرك سيرفو AC ، إلى جانب البراغي الكروية الدقيقة وأزواج التوجيه الخطي ، يضمن إمكانات اكتشاف عالية السرعة ودقيقة ، وحركة سريعة ومستقرة ، ودقة تحديد المواقع أقل من 10 ميكرومتر.
يمكن لآلة فحص معجون اللحام فقط إجراء فحص الصورة على السطح إذا كانت هناك منطقة مغطاة بالكائن.يمكن لآلة فحص معجون اللحام أيضًا قياس ارتفاع SPI ، وتسطيح SPI ، وما إلى ذلك ، كما أنها تستخدم أيضًا لاكتشاف ما إذا كانت طباعة عجينة اللحام قد تم تغييرها ، أو سدها ، أو تلفها ، وما إلى ذلك.
يمكن أن يصبح أداء آلة فحص معجون اللحام ثلاثية الأبعاد أسهل في الأداء إذا وضعنا الاعتبارات التالية في الاعتبار:
تحدد سرعة حركة الممسحة مقدار الوقت المتاح لعجينة اللحام للتدحرج على فتحات الاستنسل وسطح ثنائي الفينيل متعدد الكلور.عادةً ما يتم استخدام إعداد 25 مم في الثانية ولكنه يعتمد على حجم الفتحات داخل الاستنسل ومعجون اللحام المستخدم.
يصبح من المهم تطبيق ضغط كافٍ على طول شفرة الممسحة لضمان مسح نظيف للاستنسل.لا تضغط كثيرًا حيث يمكن أن يتسبب ذلك في سحب المعجون من الفتحات الأكبر مما يؤدي إلى تآكل زائد في الاستنسل.
يمكن أن يؤدي أيضًا إلى نزيف المعجون بين الاستنسل وثنائي الفينيل متعدد الكلور.قد يؤدي الضغط القليل جدًا إلى تلطيخ العجينة على الاستنسل.مما يؤدي إلى ترسيب ضعيف ونقل غير كامل إلى ثنائي الفينيل متعدد الكلور.
عادة ما يتم ضبط زاوية الممسحة على 60 درجة بواسطة الحوامل المثبتين عليهم.ينتج عن ذلك سحب معجون اللحام من الاستنسل إذا زادت الزاوية ، وبالتالي يتم ترسيب كمية أقل من معجون اللحام.بعد انتهاء الممسحة من الطباعة يمكنها ترك بقايا معجون اللحام إذا تم تقليل الزاوية.
يتم استخدام سرعة ضبط حوالي 3 مم للإستنسل ويتم التحكم فيها بحجم الفتحات داخل الإستنسل.هذه هي السرعة التي ينفصل بها ثنائي الفينيل متعدد الكلور عن الإستنسل.
إذا كانت السرعة سريعة جدًا ، فسيؤدي ذلك إلى عدم تحرير معجون اللحام بالكامل من الفتحة.
يجب تنظيف الاستنسل بانتظام.يمكن أن يتم التنظيف بالطرق التلقائية واليدوية.حدد التنظيف التلقائي النظام الذي يسمح فيه بتنظيف الاستنسل بعد عدد ثابت من المطبوعات.يقوم النظام بوظيفتين أولاً يقوم بتنظيف الجانب السفلي من الاستنسل لتجنب التلطيخ.والثاني تنظيف الفتحات بالمكنسة الكهربائية لإيقاف الانسداد.
يجب صيانة كل من الممسحات والإستنسل بعناية لحمايتها من أي ضرر ميكانيكي.يجب فحص كلاهما جيدًا قبل الاستخدام وبعده.إذا لوحظ أي ضرر للممسحة والإستنسل ، فيجب استبدالها لضمان عملية موثوقة وقابلة للتكرار.
هناك عامل مهم آخر يجب مراعاته أثناء إجراء هذه العملية وهو أن ثنائي الفينيل متعدد الكلور يجب أن يكون مسطحًا مقابل الاستنسل.إذا لم يكن PCB مدعومًا بشكل كامل ، فقد يؤدي ذلك إلى حدوث عيوب في الطباعة مثل ضعف إيداع اللصق.
ضربة الطباعة هي المسافة التي تقطعها الممسحة عبر الإستنسل.المسافة التي يقطعها حوالي 20 ملم.يجب أن تتيح المسافة التي تغطيها مساحة كافية حتى يتدحرج المعجون على ضربة العودة حيث أن دحرجة حبة عجينة اللحام هي التي تولد القوة الهابطة التي تدفع العجينة إلى الفتحات.
للتحقق من العملية ، يمكن استخدام الفحص التلقائي للتحقق من رواسب معجون اللحام.يتوفر نوعان من فحص معجون اللحام وهما الفحص ثنائي الأبعاد وثلاثي الأبعاد.يتحقق الفحص الثنائي الأبعاد من منطقة إيداع اللصق ويفحص الفحص ثلاثي الأبعاد حجم إيداع اللصق.
خاتمة:
أصبحت آلة فحص معجون اللحام ثلاثية الأبعاد حاجة كل صناعة تقريبًا لمركبات ثنائي الفينيل متعدد الكلور الخاصة بهم.يتم استخدامه لاكتشاف الأخطاء واختبار ما إذا كانت مركبات ثنائي الفينيل متعدد الكلور مطبوعة بشكل صحيح أم لا.لأنه لوحظ أن سبب حدوث أخطاء في ثنائي الفينيل متعدد الكلور هو الطباعة غير الصحيحة.
تأتي آلة فحص عجينة اللحام ثلاثية الأبعاد بميزات متعددة ناقشناها بالفعل في المقالة.تتضمن هذه الميزات سرعة عالية تسمح لها بإنتاج المزيد من المخرجات بسرعة.يعمل بدقة عالية.
يحتوي على برنامج عالي الجودة يسمح له بأداء العملية بشكل أكثر كفاءة.من السهل جدًا تشغيله حيث يتوفر نظام لوحة المفاتيح باللغتين الصينية والإنجليزية.
إن آلة الفحص هذه ذات أهمية كبيرة لأنها تحسن أداء PCBs ، وتوفر معدات عالية الجودة ، وتساعد على تقليل الأخطاء.قبل البدء في العملية ، ضع دائمًا بعض الاعتبارات في ذهنك حتى تتمكن من الأداء بشكل أكثر كفاءة.وتشمل هذه سرعة الممسحة ، وضغط الممسحة ، والفحص ، وما إلى ذلك.
