آلة قطع ثنائي الفينيل متعدد الكلور المكتبي ، قاطع ثنائي الفينيل متعدد الكلور اقتصادي
هذه آلة قطع ثنائي الفينيل متعدد الكلور أوتوماتيكية لسطح المكتب ، وقد تم استخدامها على نطاق واسع لمصانع SMT ، لقد قمنا بالتصدير إلى العديد من contries من قبل ، بنوعية جيدة وحياة مستقرة. لا داعي للقلق بشأن كسره أثناء قطع لوحة ثنائي الفينيل متعدد الكلور.
CNSMT متخصصة في تصميم وإنتاج وبيع سلسلة المنتجات التالية:
PCB القاطع ، FPCالقاطع، الصحافة الساخنة FPC ، الصحافة الساخنة بالنبض ، آلة لحام نبضي ، الركيزة الألومنيومالقاطعآلة الليزرالقاطعو
لكمة القص FPC ، فاصل شريط الضوء ، آلة قطع PCB LED ، آلة قطع ركيزة الألومنيوم ، قاطع V-groove ، آلة لحام نبض الكابل ، آلة درجة حرارة ثابتة ، مشغل ثنائي الفينيل متعدد الكلور قابل للسحب ، PCB ، قالب FPC ، آلة لحام بالضغط الساخن ، آلة قطع SMT PCB و
وصف المنتج
1. القاطع من نوع السكين هو لوح كهربائي ثنائي الفينيل متعدد الكلور وركيزة من الألومنيومالقاطعبسكين دائري علوي وشفرة مستقيمة سفلية.عند تقسيم اللوحة ، يتم تثبيت PCB على السكين السفلي من خلال الأخدود V ، ويتم التحكم في السكين العلوي بواسطة مفتاح القدم لتحقيق فصل اللوحة.
2. الآلة قطع ثنائي الفينيل متعدد الكلور الأوتوماتيكية أنايتم تشغيلها بواسطة محرك متدرج ، والذي يمكنه فصل العديد من لوحات PCB الكبيرة أو الصغيرة وركائز الألومنيوم مع الأخاديد المسبقة.
3. الحد الأقصى لطول التجزئة هو 400 مم ، 600 مم ، 900 مم ، 1200 مم ، ويمكن أيضًا تخصيصها خارج نطاق الحجم هذا.
4. يمكن ضبط الضربة المتحركة للسكين الدائري العلوي (أي طول اللوحة) مسبقًا.
5. سرعة القطع قابلة للتبديل بحرية بين 300 مم / ثانية و 500 مم / ثانية.
6. يمكن تعديل الفجوة بين السكاكين العلوية والسفلية بسهولة بواسطة المقبض.
7. العملية آمنة.توجد شفرة واقية على السكين المستدير لن تؤذي اليد.كما يمكن تجهيزها بجهاز استشعار الأشعة تحت الحمراء (ستارة ضوء الأمان).عندما تدخل يد بشرية أو جسم غريب إلى منطقة العمل ، ستتوقف السكين تلقائيًا لحماية الماكينة ومنع إصابات العمل.
8. السكين الدائري العلوي والسكين المستقيم السفلي مصنوعان من مادة SKD-11 المستوردة من اليابان ، وهي صلبة ومقاومة للاهتراء ، ولها عمر خدمة طويل ، وضغط صغير لتقسيم الألواح لمنع تكسير وصلات اللحام.
9. قطع سمك ثنائي الفينيل متعدد الكلور: 0.5MM-3.2MM.
10. سمك ثنائي الفينيل متعدد الكلور المتبقي في الفتحة V: سمك لوح PC قياسي 1/3 ، MIN-0.2MM ، MAX-0.8MM.11. الحد الأدنى للعمق C للأخدود على شكل V هو 0.25 مم ، والأبعاد الخارجية المضافة بعد الفصل: 0.1 مم -0.2 مم.
دليل التشغيل
أولا - ملاحظات:
* قبل استخدام ملف آلة قطع ثنائي الفينيل متعدد الكلور التلقائي، يرجى قراءة هذا الدليل بعناية ، وسوف يساعدك على تشغيله بسلاسة.
* لا تقم بإزالة الواقي حول النصل تحت أي ظرف من الظروف ، حتى لا يسبب أي خطر
* تم تصميم الماكينة فقط للوحة الدائرة مع قطع V مُسجل مسبقًا ، ولا تستخدم في أغراض أخرى.
* عند تشغيل هذا الجهاز ، لا ترتدي ملابس فضفاضة للغاية.يجب ربط الشعر الطويل لمنع تشابكه.

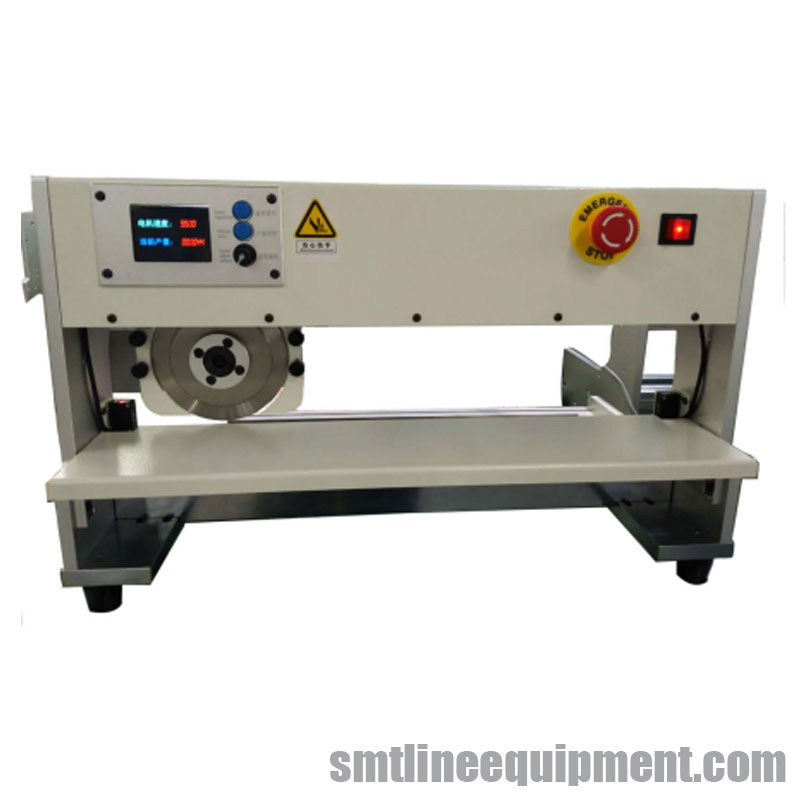

ثانيًا.اسم أجزاء الجهاز (انظر الشكلين 1 و 2):
1. ضبط وضع لوحة المقبض
2. مؤشر القوة والأصل
3. زر رحلة لوحة
4. تبديل السرعة العالية / المنخفضة
5. مفتاح التوقف في حالات الطوارئ
6. النصل العلوي
7. حارس النصل العلوي
8. ارتفاع ضبط مقبض النصل العلوي
9. مقعد النصل العلوي
10. النصل السفلي
11. الدرج الخارجي
12. حارس النصل السفلي
13. لوحة جانبية
14. برغي مقبض يدوي
15. محدد ارتفاع النصل العلوي
ثالثا.المؤشرات الفنية:
أقصى طول للوحة: غير محدود
سمك اللوح: 0.2-5.0 مم
سرعة تغذية اللوح: 300-500 مم / ثانية
مادة الشفرة: SK61D فولاذ عالي السرعة
درجة حرارة التشغيل: 10-35 درجة حرارة التخزين: -20-50 درجة مئوية
مزود الطاقة: 230V110V ، 50HZ / 60HZ ، 40W
الحجم: 650mm * 340mm * 430mm
الوزن: 49 كجم
رابعا.التحضير قبل التثبيت واستخدام الجهاز
1. تحقق من العناصر الموجودة في صندوق التعبئة ، بما في ذلك الأجزاء التالية: المضيف ، واليدوي ، وسلك الطاقة ، ومفتاح الدواسة ، ومفتاح الربط السداسي للضبط.
2. قم بإزالة كيس التغليف الخاص بالماكينة ، وضعه على طاولة العمل الصلبة ، وامسح الشحوم المانعة للصدأ على الشفرة.
3. يجب أن تكون الآلة مؤرضة بشكل موثوق لمنع الضرر الناتج عن الكهرباء الساكنة للمكونات الموجودة على لوحة الدائرة.إذا كانت الأرض في مقبس الطاقة موثوقة وفعالة ، فسيتم تأريض الماكينة بشكل موثوق بمجرد تشغيلها.
4. قم بتثبيت الدرج الخارجي (11) بالجهاز باستخدام مسامير تثبيت ، واضبط ارتفاع المكونات على لوحة الدائرة لضبطها على ارتفاع مناسب ، وقفل مسمار مقبض الدرج يدويًا.
5. قم بتوصيل مفتاح الدواسة بالمقبس المقابل في الجزء الخلفي من الماكينة ، للتأكد من أن طاقة الإمداد صحيحة قبل التشغيل.
تعديل الجهاز:

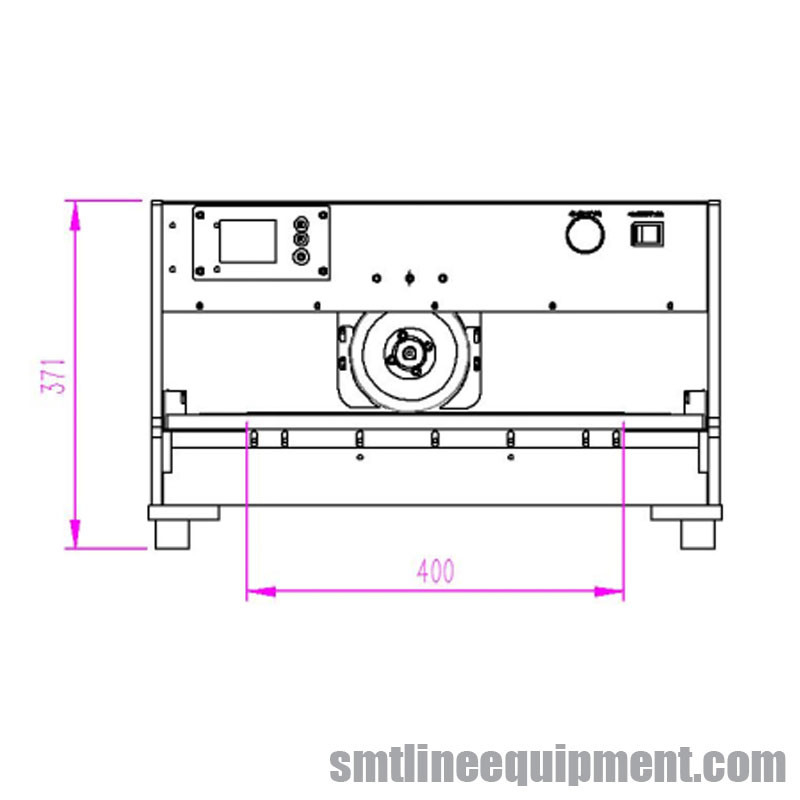

1. تأكد من عدم اصطدام المكونات الموجودة على لوحة الدائرة بالجسم والشفرة.انظر الشكل 1 لأبعاد الجهاز.لن يتجاوز ارتفاع المكونات الموجودة على لوحة الدائرة النطاق.إذا لامست المكونات الموجودة على لوحة الدائرة الشفرة ، فاتصل بنا لإجراء معالجة مسبقة للشفرة لتجنب قطع المكونات.
2. وفقًا لسمك لوحة الدائرة ، اضبط ارتفاع الشفرة العلوية عن طريق ضبط المقبض.
سابعا.الصيانة اليومية للآلة:
أثناء استخدام الماكينة ، تكون أعمال الصيانة بسيطة للغاية.حافظ على نظافة الماكينة ، وقم بطلاء الشحوم المضادة للصدأ على الشفرات العلوية والسفلية بشكل منتظم.تعيين شخص مسؤول عن التشغيل والصيانة لضمان دقة الماكينة.لا تستخدمه أو تخزنه تحت درجة حرارة عالية أو منخفضة (انظر القسم 3).
ثامنا.استبدال النصل:
بعد الاستخدام الطويل للآلة ، في حالة تلف الشفرة ، قم بفك برغي مقبض الضبط (16) لإزالة الشفرة العلوية القديمة التالفة ؛في حالة تلف الشفرة السفلية ، قم بإزالة الدرج الداخلي (13) ، وفك البراغي الأربعة الموجودة على الشفرة السفلية لإزالة الشفرة السفلية القديمة التالفة.
أ. تعليمات لوحة التحكم:
1. مفتاح السرعة العالية / المنخفضة هو مفتاح التحكم في السرعة ، بما في ذلك السرعات البطيئة والسريعة.قبل الاستخدام ، اضبطه على السرعة البطيئة ، وعندما يصبح المشغلون ماهرين ، اضبطه على السرعة العالية ، من أجل ضمان جودة اللوحات.
2. مفتاح الوضع هو مفتاح نظام ، بما في ذلك حركة القدم أو النقطة.في الوضع السابق ، سيومض ضوء الإشارة وينبه عندما لا يصل إلى السفر المحدد مسبقًا.إلغاء التنبيه ومواصلة العمل.
3. توقف الطوارئ هو زر التوقف في حالات الطوارئ ، ويمكن استخدامه كلوحة.
4. بعد الانتهاء من استخدام الجهاز ، اضبط الشفرة العلوية مرة أخرى على النقطة الأصلية قبل قطع الطاقة لضمان السلامة.
تعليمات التشغيل:
1. قم بتوصيله بمصدر الطاقة وابدأ التبديل.أضواء المؤشر 0 و 400/600 وميض ، اضغط على الزر المقابل للضوء الوامض ، وسوف يضيء الضوء باستمرار.اضغط على مفتاح القدم ، وسيعود النصل العلوي إلى الأصل ويمكن أن يتحرك بين 0 - 400/600.المس المفتاح 0 أو المفتاح 400/600 للسماح للضوء الذي يشير إلى وميضه ، والمس 100/150.200/300.300/450.يمكن لأي مفتاح أن يسمح للمصباحين المقابلين بتشغيلهما باستمرار ، ثم تنتقل الشفرة العلوية بين هذين المصباحين ويمكن للشفرة العلوية أن تنتقل بين أي نقطة من 0-400 / 600.
2. اضبط الفجوة بين الشفرات العلوية والسفلية ، بشكل عام بين 0.1 و 0.2.الفجوة بين شفرة تحديد الموضع العلوية وشفرة تحديد الموضع السفلية تساوي عمومًا سمك لوحة الكمبيوتر الشخصي.
3. يجب أن تكون القاطعات العلوية والسفلية في نفس المستوى ، ولا يمكن أن يتجاوز الخطأ 0.1 مم.
4. طريقة تعديل المسافة اللامتراكزة
5. يمكن تعديل منصة العمل لأعلى أو لأسفل.
6. اضبط سرعة القطع وسرعتها ، ويجب أن تتبع طريقة الضبط طريقة الضبط المذكورة أعلاه.
7. خطوة على دواسة التبديل ، وحاول في بعض الأحيان.في حالة عدم وجود خلل ، يمكن بدء العمل الرسمي.
الصيانة الأساسية:
1. بعد الانتهاء من العمل ، يرجى إيقاف تشغيل مصدر الطاقة وإزالة القصاصات.
2. انتبه إلى حماية القواطع العلوية والسفلية.
3. عندما تتوقف الآلة عن العمل لفترة طويلة ، يرجى إزالة القواطع العلوية والسفلية والطلاء بالزيت للحماية.يرجى مسحها قبل الاستخدام.
4. انتبه إلى فحص ربط جميع المسامير
التعبئة والتسليم
