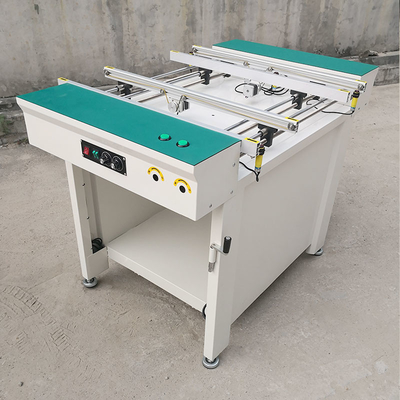

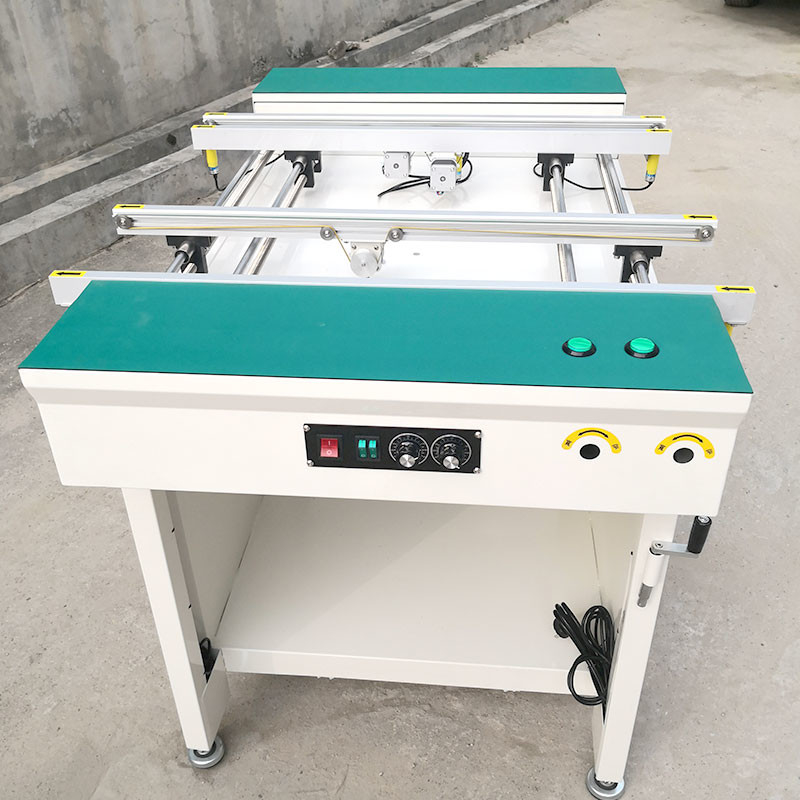

600 مللي متر ثنائي المسار يربط اختبار فحص سير ناقل ثنائي الفينيل متعدد الكلور 220 فولت 50 هرتز
ناقل ثنائي المسار ثنائي الفينيل متعدد الكلور ، ناقل SMT مزدوج المسار
مواصفاتسMT ناقل مزدوج المسار
1. الميزات
هذا المنتج مصنوع من مادة صفيحة فولاذية وملحومة بالصفائح المعدنية ، ويتم رش السطح وتحميصه كهربائياً ، واللون أبيض الكمبيوتر.
يستخدم على نطاق واسع في نقل لوحة PCB ، والتفتيش ، والاختبار ، ووصلة المخزن المؤقت وغيرها من الوظائف على خط الإنتاج.
يحتوي على أحد الأجهزة الرئيسية للاتصال والتخزين المؤقت بين جهازين
يمكنه توصيل جهازين بشكل فردي ، ويمكن استخدامه أيضًا في شرائح أو في مجموعات ، ويمكنه أيضًا معالجة لوحات ثنائي الفينيل متعدد الكلور من المواصفات المحددة في المعلمات التقنية.
2. المعلمات التقنية
(1) طول السكة: 600 مم (يمكن تخصيصها وفقًا لمتطلبات العملاء)
(2) نطاق عرض السكك الحديدية: 50 مم - 350 مم
(3) إرتفاع سطح الحزام عن الأرض: 900mm ± 50mm
(4) جانب تثبيت سكة التوجيه: التثبيت الأمامي والخلفي اختياري
(5) اتجاه انتقال ثنائي الفينيل متعدد الكلور: يسار - يمين - يسار ، اختياري
(6) سرعة التغذية: 0M / min --- 4M / min قابلة للتعديل
(7) تمديد الطول عند طرفي سكة التوجيه (100 مم)
(8) مصدر طاقة العمل: 220 فولت ، 50 هرتز
(9) استهلاك الطاقة: حوالي 15 واط
(10) الوزن التقريبي للمعدات: 65 كجم
(11) حجم المظهر: 600 مم * 700 مم * 900 مم ± 50 مم
الثالثة ، الوظيفة الرئيسية
محطة الإرساء لديها واجهة إشارة SMEMA.
يمكن توصيله بالأجهزة العلوية والسفلية.في حالة عدم وجود لوحة على محطة الإرساء ، فإنها ستعطي الجهاز الأمامي إشارة تتطلب اللوحة.عندما تصل اللوحة إلى موضع استشعار الضوء الأمامي أو النهاية ، ولا يعمل الجهاز الخلفي مؤقتًا عند الحاجة إلى لوحة ، يتوقف الحزام عن العمل ، وكلاهما مزود بأجهزة استشعار كهروضوئية.في هذا الوقت ، يتم إعطاء إشارة لوحة للجهاز الخلفي ، وعندما يحتاج الجهاز الخلفي إلى لوحة ، يبدأ حزام محطة الإرساء في العمل مرة أخرى ، ويتم تزويد اللوحة بالجهاز الخلفي.إذا كان الجهاز الخلفي لا يحتاج إلى لوحة مؤقتًا ، فإن لوحة PCB تنتظر في محطة الإرساء.إذا كانت هناك لوحة في مكان وقوف السيارات ، فسيتم التحكم في المعدات الأمامية لتعليق العمل ، ويمكن تنشيط المعدات الأمامية تلقائيًا عندما يكون هناك مساحة فارغة في محطة الإرساء.
الرابع ، مبدأ الإرسال
(1) الحزام الناقل لمحطة الإرساء عبارة عن حزام دائري عريض مضاد للكهرباء الساكنة.يتم تشغيل الأحزمة الموجودة على جانبي سكة التوجيه بواسطة نفس محرك السرعة القابل للتعديل بقدرة 15 وات من خلال ضرس ناقل الحركة.يتم الإشارة إلى بدء وإيقاف المحرك بواسطة لوحات العرض والطلب للمعدات العلوية والسفلية.تم تجهيز كل من التحكم ، الأول والوسط والنهاية بأجهزة استشعار كهروضوئية ، والتي يمكنها استشعار ما إذا كان هناك لوحة PCB على سكة التوجيه
(2) تنقسم سكة التوجيه إلى سكة توجيه ثابتة وقضيب توجيه متحرك.يتم تعديل عرض سكة التوجيه المنقولة بواسطة قضيبين منزلقين متشابكين.
خمسة ، خصائص الآلة
(1) يتم التحكم فيها بواسطة لوحة التحكم أو برنامج PLC ، وفقًا لمتطلبات العملاء ؛
(2) يتم تركيب أجهزة استشعار كهروضوئية على طرفي الرأس والوسط والذيل ؛
(3) مع واجهة إشارة IO ؛
(4) يمكن تعديل سكة التوجيه من 50 مم إلى 350 مم ؛
(5) يمكن تعديل سرعة التغذية بواسطة ناقل الحركة ؛
(6) ارتفاع الحزام من الأرض قابل للتعديل ؛
(7) هيكل الإطار الفولاذي متين ومتين ، ويمكن توصيله ميكانيكياً بألواح توصيل المعدات العلوية والسفلية ؛
(8) يمكن ضبط موضع الإيقاف حسب الرغبة عن طريق تحريك موضع مستشعر الضوء.
