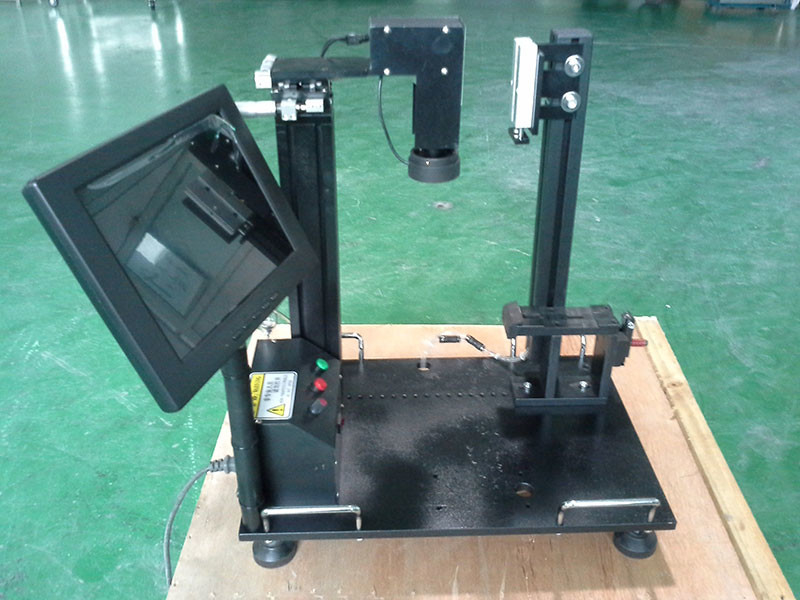

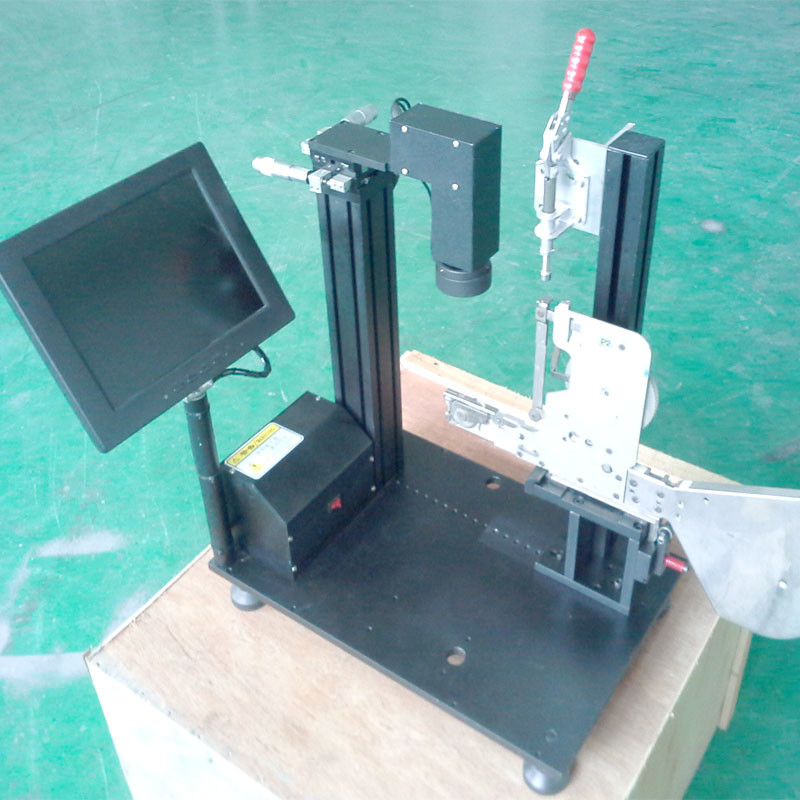

FUJI CP6 FEEDER معاير
1. تم تبسيط هيكل الآلة بأكملها ، والعملية بسيطة ، والوظيفة محسّنة.واستخدم التروس عالية الدقة لضمان استقرار الموضع وتحسين كفاءة العمل بشكل كبير.

2. اختبار الدقة.يمكن قياس كل من وضع الاسترداد ، الارتفاع ، وارتفاع شريط الضغط بدقة.يمكن فهم حالة الجودة بشكل أفضل.

3. استخدام شاشة LED ملونة ، إضاءة LED ، كاميرا CCD تكبير 50 ​​مرة ، تجعل الهيكل أكثر إحكاما وجمالا.تقليل إجهاد العين بشكل فعال وتحسين جودة العمل.

4. من السهل تشغيلها ، ويمكنها محاكاة آلة التنسيب ، ومراقبة تلقائية ومستمرة لموضع الالتقاط ، ويمكنها فهم جودة التشغيل المستمر لـ FEEDER ، وذلك للتحكم بشكل أكثر فعالية في معدل الرمي.

الوظائف والميزات:
1. تعديل المحور XYZ.
2. كاميرا المحور التي يمكن تعديلها مباشرة.
3. المدمج في 220V العاصمة امدادات الطاقة.
4. عبر المؤشر مع مقياس.
5. وظيفة السيارات والخطوة.
6. شاشة LED.
7. جهاز التحكم في المغذي.
8. 8 * 2mm / 12 * 4mm / 16 * 8mm و 24 * 8mm حزام التحكم المغذي.

الغرض: تستخدم أداة معايرة FEEDER لمعايرة نموذج FEEDER

2. مواصفات المنتج

2-1.المعلمات الرئيسية للمعدات:

2-1-1.مدخلات الطاقة: AC220V (50 هرتز) ،

2-1-2.الطاقة المقدرة: 45 واط

2-1-3.ضغط الهواء لمعدات الإمداد: 0.5 ميجا باسكال (= 5 بار)

2-1-4.الأبعاد الكلية (حجم الجسم): الطول × العرض × الارتفاع = 450 مم × 300 مم × 540 مم

2-1-5.وزن الجهاز (باستثناء الشاشة): 28 كجم

2-1-6.السكتة الدماغية القابلة للتعديل لجزء ناقل الحركة:
الاتجاه X: 37 ± 0.5 مم
اتجاه ص: 37 ± 0.5 مم

2-2.معلمات المكون:
2-2-1.كاميرا CCD:

بيانات فهرس المعلمة
اللون
حجم CCD 1/4 بوصة
القرار 400TVL
نظام الإشارة PAL
الحد الأدنى من الإضاءة (F1.2) ≤1.5Lux
واجهة العدسة C / CS
العمل الجهد DC 12V
درجة حرارة العمل -10 ～ ＋ 50 ℃
رطوبة بيئة العمل: 40٪ 95٪ ، الضغط الجوي: 86Kpa 106 Kpa

2-2-2.عدسة مكبرة:

عدسة عن بعد ، مسافة قابلة للتعديل 10 مللي متر - 800 مللي متر

2-2-3.شاشة الكريستال السائل الملونة:
مصدر الطاقة: تيار متردد: 180 250 فولت 50 هرتز
استهلاك الطاقة: 15 واط
إدخال الفيديو: 0.7 ～ 1.4Vpp، 75Ω
هيكل العلبة: علبة بلاستيكية ، لوحة LCD
اللون الأسود
تعريف المركز الأفقي: ≥800TVL
الأبعاد: 300 (عرض) × 300 (ارتفاع) × 100 (عمق)
الوزن: 38 كجم

2-2-4.مصابيح العمل:
العمل الجهد: DC 12V
معدل استهلاك الطاقة: 10 واط
2-3.ظروف بيئة العمل:
درجة الحرارة: ＋ 10 ～ ＋ 35 ℃
الرطوبة: أقل من 50٪ (35 ℃) أقل من 90٪ (20 ℃)
البيئة المحيطة: يجب ألا يكون هناك غاز أكّال.

3. كيفية استخدام المنتج
3-1.التحضير قبل التفتيش
* يُرجى تثبيت الشاشة وتوصيلها بمصدر طاقة 220 فولت.استخدم كبل إشارة الفيديو لتوصيل طرف إخراج CCD بواجهة إدخال إشارة الفيديو للشاشة.
* قم بتوصيل كابل توصيل التيار المباشر بمقبس إدخال الطاقة الخاص بكاميرا CCD.
* قم بتوصيل مصدر الطاقة الخاص بصندوق التحكم الكهربائي بمصدر الطاقة 220 فولت.
* قم أولاً بتشغيل المفتاح الموجود في الجزء الخلفي من صندوق التحكم الكهربائي ومفتاح الطاقة الخاص بالشاشة.في هذا الوقت ، سيكون هناك مؤشر متقاطع معروض على الشاشة ؛إذا لم يتم عرضه ، يرجى التحقق من صحة مصدر الطاقة وأسلاك الإشارة.اضبط سطوع الشاشة وتباينها حتى تصبح الشاشة واضحة.
* قم بتثبيت مسطرة المعايرة على FEEDER بأفضل معدل وضع في الإنتاج ، وقم بتثبيت FEEDER على منصة التثبيت ، وقم بإصلاحها.
* زر دورة / إيقاف: اضغط على زر دورة / إيقاف مرة واحدة ، وسيقود المحرك وحدة التغذية خطوة واحدة للأمام.استمر في الضغط على زر Cycle / Stop ، وسوف تقوم الماكينة تلقائيًا بقيادة المحرك لدفع وحدة التغذية إلى الأمام حتى يتم تحرير الزر.
* مفتاح تلقائي / يدوي: اضغط على مفتاح Auto / Manual مرة واحدة ، ومصباح الشاشة مضاء ، واضغط على مفتاح Cycle / Stop مرة واحدة لقيادة المحرك لدفع وحدة التغذية إلى الأمام بشكل مستمر.اضغط على مفتاح Cycle / Stop مرة أخرى ، وسوف يتوقف محرك القيادة مؤقتًا.
* مفتاح التحكم في السرعة: اضبط مفتاح التحكم في السرعة ، وستتغير سرعة قيادة المحرك وفقًا لذلك.
3-2.طريقة القياس
قم بتدوير مقابض الضبط في اتجاهات X و Y و Z لتحريك المؤشر المتقاطع في الشاشة إلى مركز موضع الشفط لوحدة التغذية القياسية ، وجعلها متسقة مع مركز مؤشر المقياس المتقاطع.استخدم مؤشر المقياس المتقاطع كمرجع لتحديد موضع الفاصل الزمني لتغذية وحدة التغذية المراد معايرتها.
3-3.تعديل وحدة التغذية
إذا لزم الأمر ، قم بإجراء التعديلات التالية.
(1) تعديل موضع الفاصل الزمني في اتجاه X

(2) تأكيد

① قم بتأكيد موضع الفاصل الزمني

تأكيدا لموضع الغالق

3-3-1.تعديل موضع الفاصل الزمني في اتجاه X

(1) استخدم أولاً وحدة التغذية القياسية لتحديد موضع الفاصل الزمني للتغذية الصحيح ،
(2) قم بتثبيت مسطرة المعايرة على وحدة التغذية لضبطها.
ملاحظة: يجب قياس مسطرة المعايرة من موضع يبعد حوالي 30 مم عن الفتحة الأمامية.
(3) يرجى إزالة الغطاء النهائي لوحدة التغذية التي تحتاج إلى تعديل (كما هو موضح في الشكل 1) ، ثم قم بتثبيتها على قاعدة وحدة التغذية.
(4) قم بفك برغي التثبيت قليلاً لمعدات الدودة.
(5) قم بتدوير عمود المحرك ، وقم بتثبيت الجهاز المضاد للدوران على العمود في موضع بطاقة الجسم ، واضغط عليه بأصابعك.في هذا الوقت ، لا يتحرك عمود المحرك.
قم بتدوير وضبط قضيب التروس الدودي ، حيث يدفع الترس الدودي الترس الكبير لضبط موضع التغذية إلى الموضع الصحيح ، بحيث يتم ضبط موضع الفاصل لمسطرة التصحيح
قم بمحاذاة الفتحة مع مركز المؤشر المتقاطع في الشاشة ، ثم شد برغي تثبيت الترس الدودي.
(6) قم بتحميل وتفريغ وحدة التغذية مرتين ، وتأكد من أن موضع الفاصل الزمني لم يتغير ،
(7) اضغط على الزر الأمامي في وحدة التغذية عدة مرات لتأكيد ما إذا كان موضع التغذية صحيحًا.

3-3-2.يتأكد
(1) قم بتأكيد موضع الفاصل الزمني
بعد الضبط ، تأكد من موضع الفاصل الزمني على جسم الجهاز ، إذا كان الموضع منحرفًا ، فيرجى إعادة ضبطه.
ملاحظة: عند تأكيد موضع الفاصل الزمني ، يرجى الضغط على مفتاح "الضبط" أثناء تحديد الموضع للتأكيد.بالإضافة إلى ذلك ، قم بتحميل وتفريغ وحدة تغذية الشريط 3 مرات ،
قم بتأكيد الموقع بشكل متكرر.
(2) قم بتأكيد موضع المصراع
في قاعدة وحدة التغذية ، قم بتأكيد مركز المصراع في الاتجاه X.
ما إذا كان القلب في وسط المؤشر المتقاطع في المجهر.
إذا كان الوضع منحرفًا جدًا ، فاستبدل الواقي العلوي.

4. الصيانة
4-1.التفتيش اليومي

(1) يرجى التحقق من سطح التلامس لوحدة التغذية وقاعدة التغذية بحثًا عن المطبات والأجسام الغريبة (الأوساخ ، إلخ) الناتجة عن الاصطدام.

(2) يرجى استخدام عينيك للتحقق مما إذا كان مسطرة التصحيح مثنية ، والتحقق مما إذا كان ثقب العضة المسننة بالية أم لا.

(3) يجب أن تظل أداة معايرة وحدة التغذية نظيفة.لا تصطدم بوحدة التغذية بجسم الجهاز أثناء التصحيح.يجب مسح السطح بعد كل استخدام.يجب إضافة قاعدة التغذية بكمية مناسبة من زيت التشحيم.بعد استخدام مسطرة المعايرة ، يجب ضمان سلامتها لتجنب التشوه والتأثير على الدقة.

(4) بعد استخدام جهاز المعايرة ، إذا لم تستخدمه لفترة طويلة ، فيرجى تغطية غطاء العدسة المكبرة لمنع اتساخ العدسة وتلفها.
