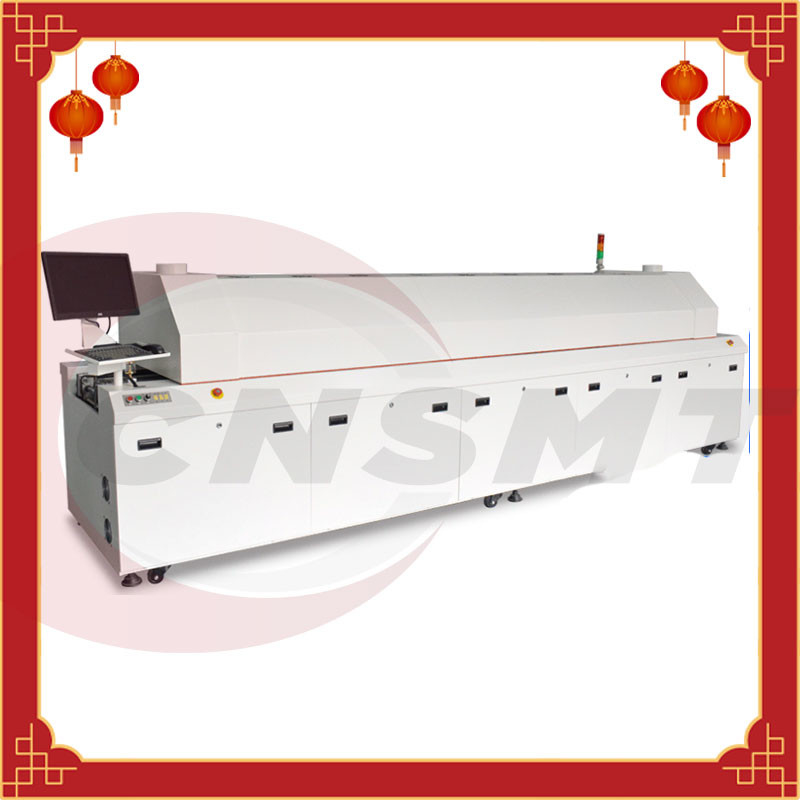

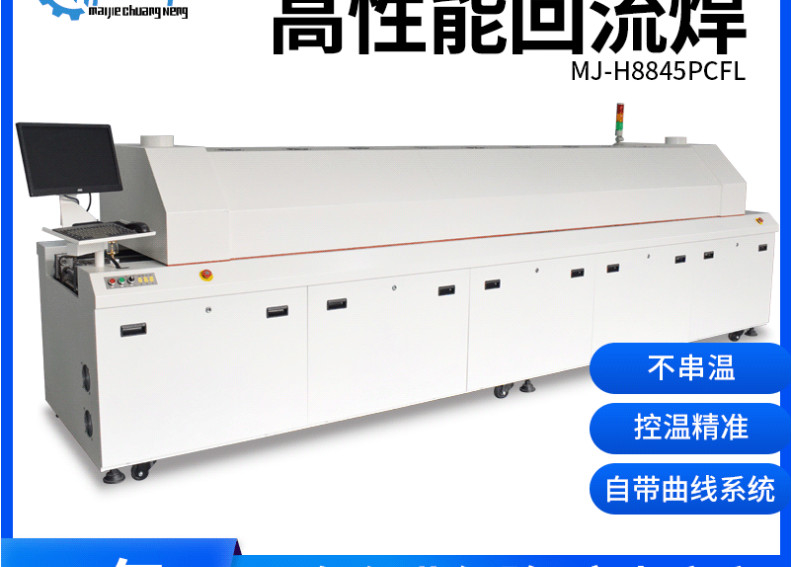

فرن إعادة التدفق 8 مناطق SMT- CNSMT-H8835M

CNSMT هي واحدة من الشركات المصنعة الرائدة لفرن إعادة التدفق SMT في الصين ، نحن نقدم لك جميع موديلات أفران إعادة تدفق اللحام ، بجودة جيدة وأسعار تنافسية.إذا كان لديك أي حاجة ، يرجى الاتصال بنا الآن!

نحن ننتج جميع أنواع آلات اللحام بإعادة التدفق ، بما في ذلك أفران إعادة التدفق الاقتصادية والمتوسطة والكبيرة ذات 8 مناطق ، والخوار هو النموذج المتوسط:

ثمانية فرن إنحسر منطقة درجات الحرارة الميزات:

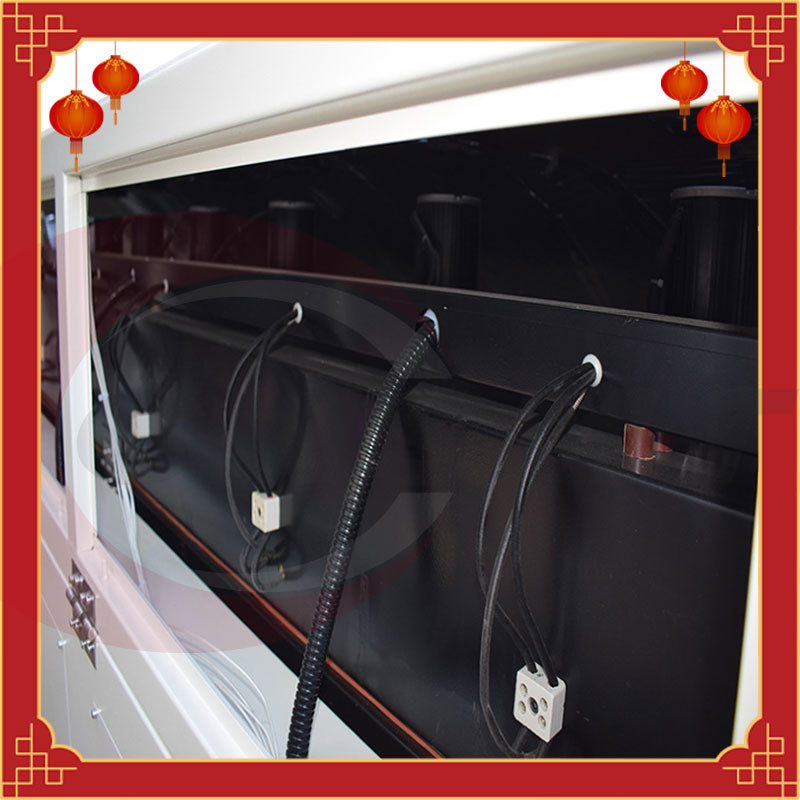

تكنولوجيا تسخين سلك التسخين MAIJIE ، هيكل الرياح المستقل ، طرق التسخين العلوية والسفلية ، الكفاءة الحرارية العالية ، التسخين السريع ، حوالي 20 دقيقة من درجة حرارة الغرفة لضبط درجة حرارة العمل ، الفرق بين درجة الحرارة المحددة لمنطقة اللحام ودرجة الحرارة الفعلية أقل من 30 ℃.

· استخدام محرك درجة حرارة عالية خاص من تايوان Mitsukoshi ، وتسخين الهواء الساخن بالدفع المباشر ، وتوازن الهواء الساخن ، وانخفاض مستوى الضجيج ، والاهتزاز المنخفض ، ولا يمكن تغيير مكونات 0201 أثناء النقل.

· تصميم فريد لمجاري الهواء ، وتوزيع موحد للهواء ، وسعة حرارية كبيرة ، ومنطقة تسخين مسبق ، ومنطقة درجة حرارة ثابتة ، وتسخين منطقة اللحام لأعلى ولأسفل ، ودوران مستقل ، والتحكم المستقل في درجة الحرارة ، ودقة التحكم في درجة الحرارة لكل منطقة درجة حرارة ± 1 ℃ ، الفرن الفتح يعتمد نوع الغطاء العلوي الكهربائي.

· مناسبة لتصحيح منحنيات درجة الحرارة لنماذج مختلفة ، مع إعدادات منطقة اللحام المزدوجة أو الثلاثية ، اختبار التشكيل الجانبي ثلاثي الأسلاك △ T صغير مثل 8 ℃ ، واختبار منحنى الاتصال متوافق بشكل خاص مع المعيار الياباني أو الأوروبي والأمريكي الخالي من الرصاص عمليات اللحام.

· استخدام سكة توجيه خاصة للنقل مصممة حديثًا ، مصنوعة من سبائك الألومنيوم المقاومة للحرارة العالية والمقاومة للاهتراء ، والصلابة العالية وعدم التشوه.

يعتمد نظام ضبط عرض سكة التوجيه على جهاز تعديل العرض المحوري لرف التروس لضمان أن موازاة سكة التوجيه تصل إلى ± 5 مم ، مما يمنع بشكل فعال حدوث تشويش اللوح وسقوط اللوحة.ومجهزة بجهاز ضبط العرض التلقائي واليدوي.

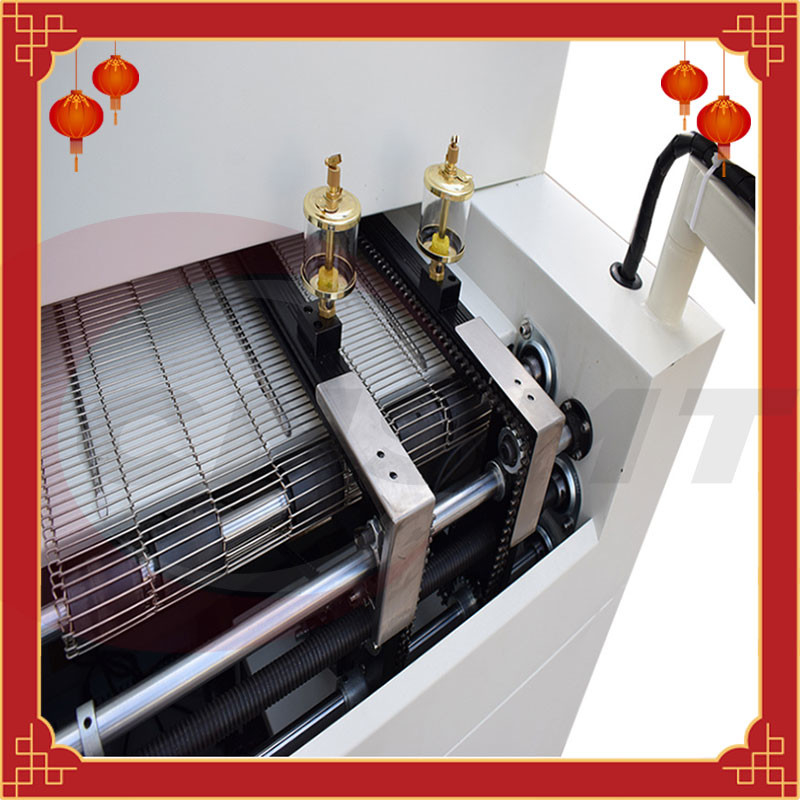

· يعتمد نظام النقل تنظيم سرعة تحويل التردد غير المتدرج لمحول التردد دلتا ، محرك ZD المستورد ، سلسلة الفولاذ الكربوني عالي الجودة وحزام شبكي من الفولاذ المقاوم للصدأ SUS316 للنقل المتزامن ، مما يضمن النقل السلس.إنه مجهز أيضًا بمصدر طاقة غير متقطع UPS ووظيفة اهتزاز يدوي ، والتي يمكن أن تمنع بشكل فعال حرق PCB في الفرن بسبب انقطاع التيار الكهربائي المفاجئ.

· لها وظيفة توقيت التنقيط التلقائي وعد ثنائي الفينيل متعدد الكلور.

· اعتماد التحكم الصناعي عالي الجودة في الكمبيوتر ، وشاشة LCD ، ونظام التشغيل Windows XP ، واختبار المنحنى المرن ، ووظيفة تحليل المنحنى الديناميكي القوية ، ويمكن طباعة جميع البيانات وحفظها لتلبية العملية الخالية من الرصاص.

· جميع المكونات الكهربائية مستوردة ، وجميع أسلاك الإشارة محمية لضمان تشغيل ثابت وموثوق SMT طويل المدى على مدار 24 ساعة.

مواصفات H8835

8zone smt إنحسر الفرن شروط التثبيت والاستخدام

<1> جهد العمل: AC380V 50HZ نظام خمس أسلاك ثلاثي الأطوار.

<2> درجة الحرارة المحيطة: 5 40 ℃ ؛

<3> الرطوبة النسبية: لا تزيد عن 85٪ RH ؛

<4> مفتاح الطاقة: مفتاح الهواء

<5> الطاقة المثبتة: 48KW

<6> الأرض مسطحة ، ويجب ألا يكون هناك اهتزازات قوية وغازات أكالة في البيئة المحيطة.

كيفية التحقق من منحنى الفرن ذي 8 مناطق

درجة حرارة ووقت ثماني مناطق درجة حرارة:

منطقة درجة الحرارة 1: 148 درجة ؛

منطقة درجة الحرارة 2: 180 درجة ؛

منطقة درجة الحرارة 3: 183 درجة ؛

منطقة درجة الحرارة 4: 168 درجة ؛

منطقة درجة الحرارة 5: 174 درجة ؛

منطقة درجة الحرارة 6: 198 درجة ؛

منطقة درجة الحرارة السابعة: 240 درجة ؛

منطقة درجة الحرارة الثامنة: 252 درجة ؛

سرعة النقل: 0.6 م / دقيقة ؛تم ضبط إنذار ارتفاع درجة الحرارة على 10 درجات.

بشكل عام ، لحام إعادة التدفق له أربع مناطق درجة حرارة فقط: منطقة التسخين المسبق ، منطقة درجة الحرارة الثابتة ، منطقة اللحام بالتدفق ، ومنطقة التبريد.

بغض النظر عن عدد مناطق درجة الحرارة المستخدمة في اللحام بإعادة التدفق ، يتم ضبط إعدادات درجة الحرارة وفقًا لمبدأ عمل مناطق درجة الحرارة الأربعة هذه.بشكل عام ، هناك المزيد من مناطق اللحام بالتيار المستمر ذات الثماني درجات حرارة في السوق.

هناك فرق معين في درجة الحرارة بين درجة الحرارة الفعلية للقياس للحام بالسيولة ودرجة الحرارة المحددة للحام بالسيولة.

في الواقع ، درجة حرارة اللحام العالية لحام إعادة التدفق الخالي من الرصاص هي 245 درجة.يتم ضبط درجة حرارة اللحام بالتدفق وفقًا لمنحنى درجة الحرارة الذي يوفره مصنع معجون اللحام ومنتج اللحام الفعلي

عملية خالية من الرصاص: منطقة التسخين المسبق: معدل التسخين 1.0 ~ 3.0 ℃ / ثانية ؛منطقة الغمر: معدل التسخين أقل من 2 ℃ / ثانية ، الوقت 70 ~ 130 ℃ / ثانية ، درجة الحرارة: 160 ~ 200 ℃ ؛منطقة إعادة التدفق: أعلى درجة حرارة 220 ~ 250 ℃ ، والوقت فوق 220 ℃ هو 30 ~ 90 ثانية ؛منطقة التبريد: معدل التبريد أقل من 4 ℃ / s ، يفضل ألا تزيد درجة حرارة إنهاء التبريد عن 75 ℃

تنقسم منطقة درجة حرارة اللحام بالتيار الكهربائي لمنطقة درجة الحرارة CNSMT8 بشكل أساسي إلى أربع مناطق درجة حرارة: منطقة التسخين المسبق ، ومنطقة درجة الحرارة الثابتة ، ومنطقة اللحام ، ومنطقة التبريد.

منطقة التسخين

التسخين المسبق هو المرحلة الأولى من عملية إعادة التدفق.أثناء مرحلة إعادة التدفق هذه ، يتم تسخين مجموعة لوحة الدائرة بأكملها باستمرار نحو درجة الحرارة المستهدفة.

الغرض الرئيسي من مرحلة التسخين المسبق هو جعل مجموعة لوحة الدائرة الكهربائية تصل بأمان إلى درجة حرارة ما قبل إعادة التدفق.يعد التسخين المسبق أيضًا فرصة لإزالة غاز المذيبات المتطايرة في عجينة اللحام.من أجل تفريغ المذيب الذي يشبه العجينة بشكل صحيح ووصول المكونات بأمان إلى درجة حرارة ما قبل إعادة التدفق ، يجب تسخين ثنائي الفينيل متعدد الكلور بطريقة خطية متسقة.

من المؤشرات المهمة للمرحلة الأولى من عملية إعادة التدفق هو ميل درجة الحرارة أو وقت ارتفاع درجة الحرارة.يقاس هذا عادة بالدرجات المئوية C / s في الثانية.

يمكن أن تؤثر العديد من المتغيرات على هذه البيانات ، بما في ذلك: وقت المعالجة المستهدف ، وتقلب معجون اللحام ، واعتبارات المكونات.من المهم النظر في جميع متغيرات العملية هذه ، ولكن في معظم الحالات ، يكون النظر في المكونات الحساسة أمرًا بالغ الأهمية."إذا تغيرت درجة الحرارة بسرعة كبيرة ، فسوف تنكسر العديد من المكونات.

يصبح الحد الأقصى لمعدل التغيير الحراري الذي يمكن أن يتحمله المكون الأكثر حساسية هو أقصى ميل مسموح به. "ومع ذلك ، إذا لم يتم استخدام العناصر الحرارية وتعظيم العائد ، يمكن تعديل المنحدر لتحسين وقت المعالجة.

لذلك ، يقوم العديد من الشركات المصنعة بزيادة هذه المنحدرات إلى أقصى معدل عالمي مسموح به وهو 3.0 درجة مئوية / ثانية.على العكس من ذلك ، إذا تم استخدام معجون لحام يحتوي على مذيب قوي بشكل خاص ، فإن تسخين المكون بسرعة كبيرة سيؤدي بسهولة إلى خروج عملية التحكم.نظرًا لتفريغ المذيبات المتطايرة من الغازات ، فقد تسكب اللحام من الفوط وألواح اللحام.

تعتبر كرات اللحام هي المشكلة الرئيسية في إطلاق الغازات العنيف أثناء مرحلة التسخين المسبق.بمجرد ارتفاع درجة حرارة لوحة الدائرة إلى درجة الحرارة أثناء مرحلة التسخين المسبق ، يجب أن تدخل مرحلة درجة الحرارة الثابتة أو مرحلة ما قبل إعادة التدفق.

منطقة درجة حرارة ثابتة

عادةً ما تكون منطقة درجة حرارة اللحام الثابتة من 60 إلى 120 ثانية من التعرض ، وتستخدم لإزالة المواد المتطايرة من معجون اللحام وتنشيط التدفق ، حيث تبدأ مجموعة التدفق في التأكسد وتقليل الخيوط والوسادات المكونة.

يمكن أن تتسبب درجات الحرارة الزائدة في تناثر اللحام أو تكويره ، بالإضافة إلى أكسدة وسادات لصق معجون اللحام ومحطات المكونات.وبالمثل ، إذا كانت درجة الحرارة منخفضة جدًا ، فقد لا يتم تنشيط التدفق بالكامل.

منطقة اللحام

درجة حرارة الذروة الشائعة أعلى بـ20-40 درجة مئوية من السائل.[1] يتم تحديد الحد بواسطة المكون ذي المقاومة الأقل لدرجات الحرارة المرتفعة (المكون الأكثر عرضة للتلف الحراري) على التجميع.

المبدأ التوجيهي القياسي هو طرح 5 درجات مئوية من درجة الحرارة القصوى التي يمكن أن يتحملها المكون الأكثر ضعفًا للوصول إلى أقصى درجة حرارة للعملية.من المهم مراقبة درجة حرارة العملية لمنع تجاوز هذا الحد.

بالإضافة إلى ذلك ، قد تؤدي درجات الحرارة المرتفعة (أكثر من 260 درجة مئوية) إلى إتلاف الرقائق الداخلية لمكونات SMT وتعزيز نمو المركبات بين المعادن.على العكس من ذلك ، فإن درجة الحرارة غير الساخنة بدرجة كافية قد تمنع الملاط من إعادة التدفق بالكامل.

منطقة التبريد

المنطقة الأخيرة هي منطقة التبريد ، والتي تستخدم لتبريد اللوح المعالج تدريجيًا وترسيخ مفاصل اللحام.يمكن أن يمنع التبريد المناسب تكوين المركبات المعدنية الزائدة أو الصدمة الحرارية للمكونات.

نطاق درجة الحرارة النموذجي لمنطقة التبريد هو 30-100 درجة مئوية.يوصى عمومًا أن يكون معدل التبريد 4 درجات مئوية / ثانية.هذه هي المعلمة التي يجب مراعاتها عند تحليل نتائج العملية
